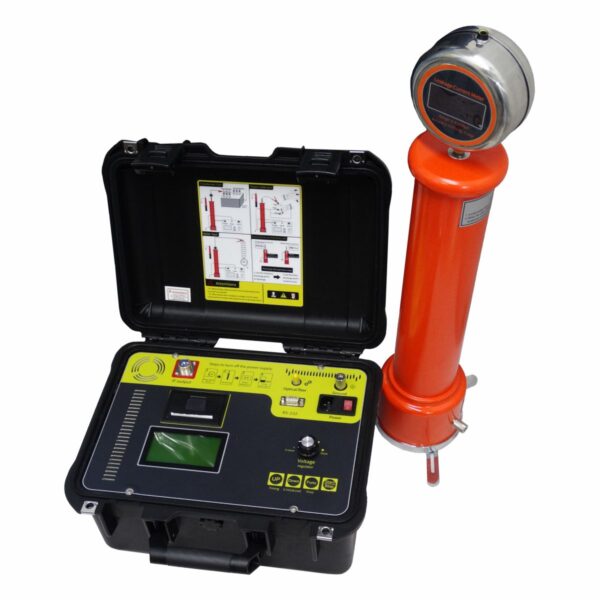

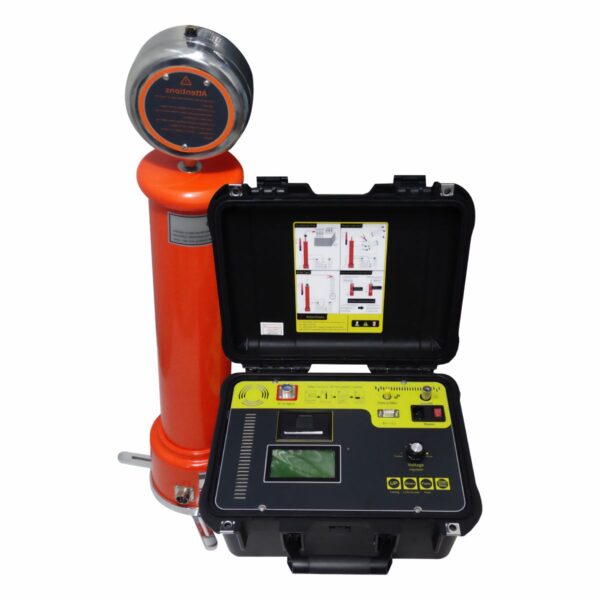

HMS-120CC – HIPOT CORRENTE CONTINUA (120KV)
Voltado para verificação de resistência de isolação em cabos, transformadores, motores, geradores, capacitores entre outros.

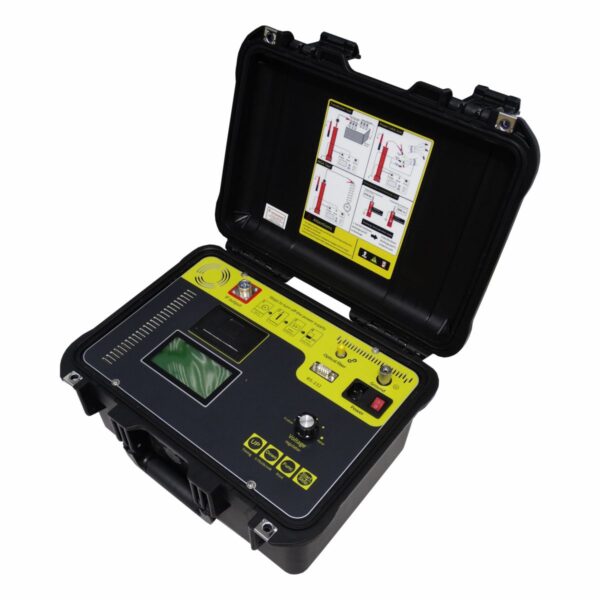

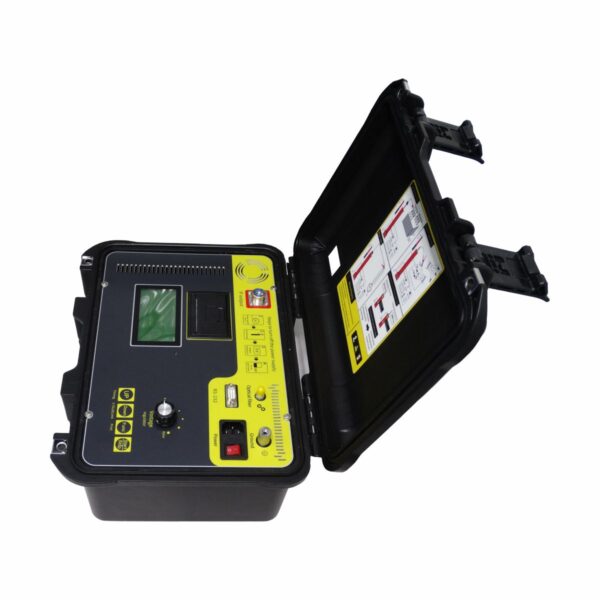

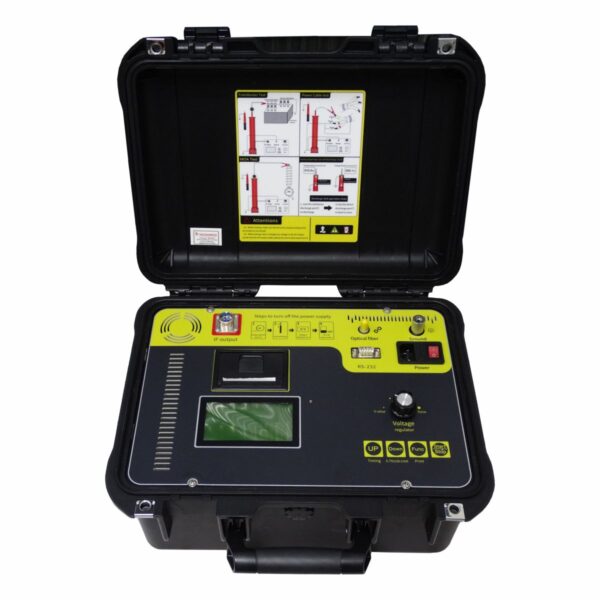

Alojado em uma caixa robusta, resistente a impactos e revestida de material que amorteça as vibrações, possui vedação adequada contra a entrada de água, poeira e outros objetos estranhos.
– Alças de transporte instaladas nas laterais e no topo.
– Tampa removível com fecho articulável e seguro.
– Fornecido c/ mala para transporte de cabos e demais componentes do instrumento e case com rodinhas para o módulo de tensão.
Especificações técnicas:
– Alimentação: 220 V CA +/- 10% 60 Hz máximo 10 A.
– Tensão de saída: 0~120 kV CC
– Corrente de saída 0~5mAcc
– Utilização contínua Indicação de tensão: através de kilovoltímetro digital, conectado diretamente na A.T.
– Escala do voltímetro: digital de leitura direta de 0 a 120kVcc
– Indicação de corrente de fuga: através de miliamperímetro digital, conectado diretamente na A.T
– Escala do amperímetro: digital de leitura direta de 0 a 5mA
– Precisão dos medidores: +/-1,5%
– Acondicionamento: transformador, capacitor e retificadores, acondicionados em uma única caixa hermeticamente fechada. Sinalização: lâmpada piloto, lâmpada A.T. ligada, lâmpada A.T. desligada.
– Proteção: fusível, sistema eletrônico de ação instantânea para desativar a A.T. no caso de sobrecarga e pára-raios (centelhador) para conduzir a A.T. à terra caso o circuito de retorno abra.
– Sistema de Medição: da corrente de fuga através da medição aterrada ou guard aterrado Bloqueios: chave de início de curso para ativar a partida da A.T. com o variador de tensão deslocado de zero.
– Peso Máximo do conjunto completo: 18kg;
O hipot e os cabos possuem blindagem contra interferência eletromagnética.
ACESSÓRIOS INCLUSOS:
1un – Cabo de Saída de Alta tensão com garra jacaré.
1un – Cabo de retorno com garra jacaré.
1un – Cabo de alimentação de rede de energia 220 V.
1un – Cabo de aterramento.
1un – Bastão de aterramento.
Manual de operação em português
1un Maleta c/ alças para transporte do modulo de controle e cabos de teste,
1un Case c/ rodinhas e alças para transporte do modulo de alta tensão.
Garantia: 12 meses contra defeitos de fabricação.
