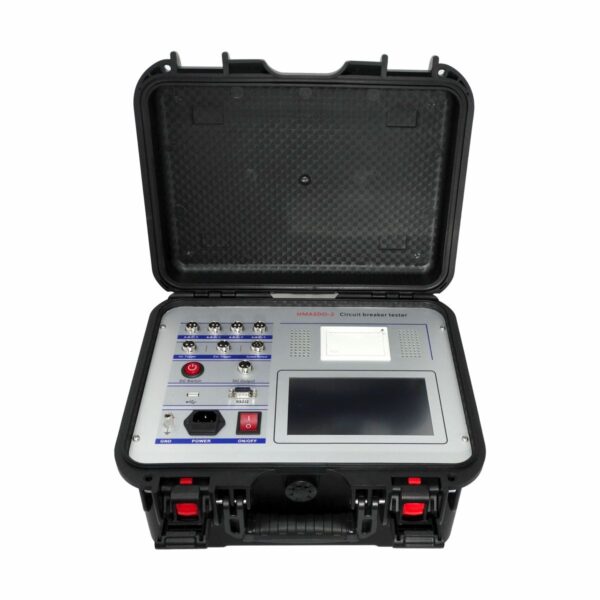

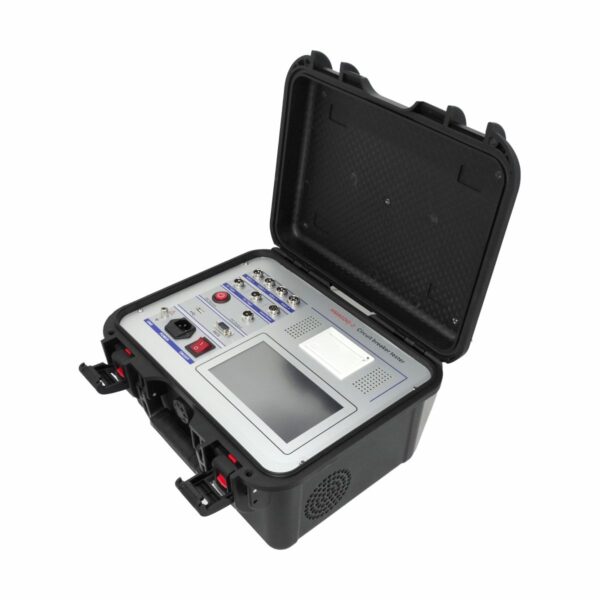

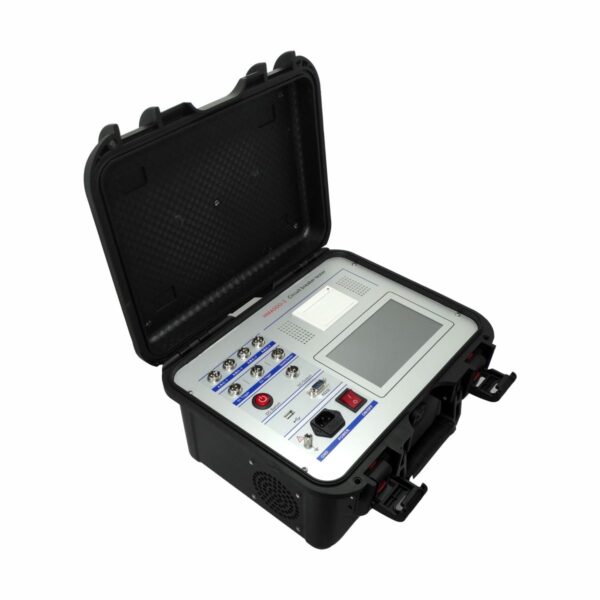

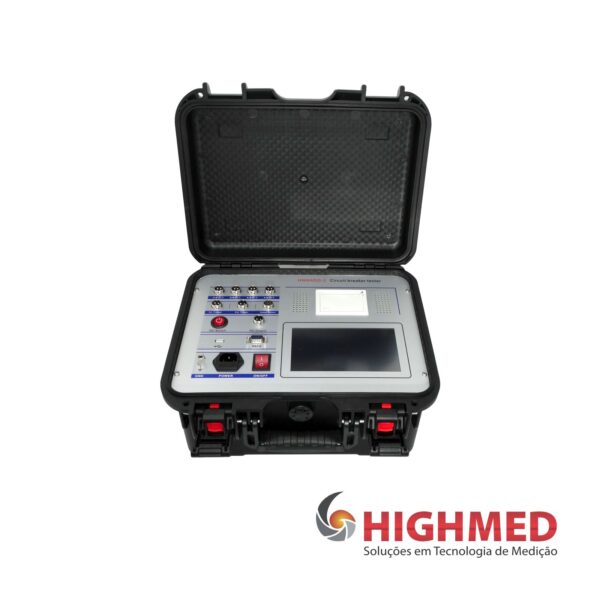

ANALISADOR DE DISJUNTOR COM OSCILÓGRAFO – HMASDO-2
Potencialize a confiabilidade das suas manutenções com o HMASDO-2, um analisador de disjuntores de alta tensão projetado para diagnósticos completos e precisos. Compatível com disjuntores SF6, a vácuo, óleo, GIS e modelos especiais, ele realiza testes de sincronismo, velocidade, curso, tempo de operação e muito mais, com leitura simultânea de dados e curvas em tela colorida de 7”.
Com oscilógrafo integrado, sensores de alta precisão e impressora térmica embutida, oferece praticidade e desempenho incomparável em campo. Ideal para subestações de até 500 kV e aplicações exigentes de manutenção preventiva e corretiva.
O HMASDO-2 é um instrumento avançado para análise das características mecânicas e sincronismo de disjuntores de alta tensão, compatível com diferentes tipos de interruptores (SF6, a vácuo, óleo, GIS e disjuntores especiais). Projetado conforme as normas GB1984-2003 e DL/T846.3-2004, é essencial para testes de sincronismo, velocidade, curso, tempo de operação e desempenho de bobinas. Equipado com oscilógrafo integrado, sensores lineares de alta precisão e tela colorida de 7″, oferece leitura simultânea de dados e curvas, garantindo precisão e praticidade em campo.
- Aplicações
- Subestações de até 500 kV.
- Manutenção preventiva e corretiva em disjuntores.
- Testes de sincronismo trifásico e desempenho de contatos.
- Medição da velocidade de comutação.
- Teste de tempo de fechamento e abertura.
- Análise de envelhecimento e ciclos de vida útil de disjuntores.
Destaques e Benefícios
- Medição simultânea de até 12 contatos (6 principais + 6 auxiliares)
- Tela colorida de 7″ visível sob luz solar
- Impressora térmica integrada para emissão de relatórios imediatos
- Fonte de alimentação interna ajustável de DC 20 ~ 270 V / 20 A
- Interface USB e RS232 para exportação e análise de dados
- Suporte a sensores lineares e rotativos
- Memória interna para até 100 conjuntos de dados
- Proteção contra curto-circuito com desligamento em 1ms
- Circuito anti-interferência para uso seguro em ambientes de alta tensão.
Especificações Técnicas
Medições
- Tempo de operação: 1 ms a 100.000 ms |
- Resolução: 0,01 ms | Precisão: ±0,05% (dentro de 200 ms)
- Velocidade: 0,01 a 20,00 m/s (sensor linear) | Sensor rotativo: até 345° (0,01°)
- Curso/Deslocamento: 0 a 1000 mm |
- Resolução: 0,1 mm
- Corrente: até 30 A | Resolução: 0,01 A
- Resistência: até 1000 Ω | Resolução: 0,01Ω
Instrumento
- Alimentação: AC 220V ±10%, 50 Hz
- Fonte de saída DC: 20 ~ 270 V / 20 A, potência máx. 4400 W
- Volume: 360 × 260 × 170 mm
- Temperatura de operação: -20 °C a +50 °C
- Umidade relativa: ≤90%
Interfaces
- Porta USB para pen drive
- Comunicação serial RS232 (opcional)
- Impressora térmica embutida
Recursos Avançados
- Teste de vida útil com ciclos automatizados.
- Teste de salto baixo (manual e automático).
- Suporte para modo de acionamento interno, externo e manual.
- Detecção de erros de fiação e autodiagnóstico.
- Interface de menu intuitiva com operação por tecla única.
- Curvas de tempo e velocidade exibidas na mesma tela com marcação de parâmetros.
Conexões e Acessórios
- Entradas para sensores lineares ou rotativos.
- Conectores com código de cores (A1/B1/C1, etc.).
- Gatilho de controle interno e externo para testes com diferentes disjuntores.
- Interface para controle de armazenamento de energia do motor.
- Recomendações de Segurança
- Sempre conectar o fio terra antes da fiação de contatos.
- Nunca abrir o equipamento com tensão AC 220 V ativa.
- Verificar correta configuração do tipo de sensor e disjuntor.
- Utilizar em ambiente seco, sem agentes corrosivos.

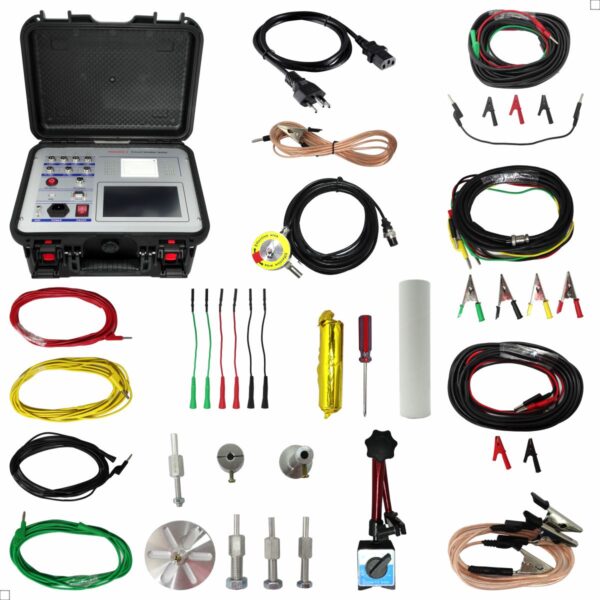

Itens Inclusos
- Unidade principal HMASDO-2
- Kit de sensores (linear ou rotativo, conforme especificado)
- Cabos de conexão e controle
- Manual do usuário
- Maleta de transporte
- Certificado de calibração (opcional)
