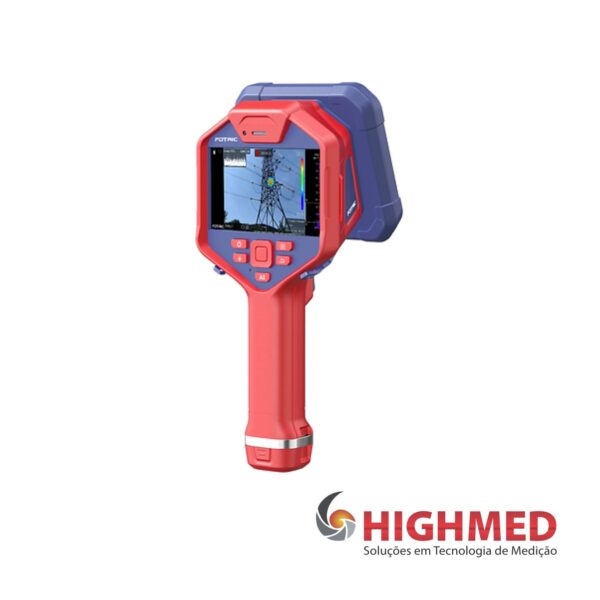

CÂMERA DE IMAGEM ACÚSTICA – H7
A FOTRIC H7 combina tecnologia acústica avançada com o sistema inteligente NaviPdM® Venus, oferecendo um fluxo de trabalho totalmente digital — da captura de dados ao gerenciamento completo das inspeções. Equipada com 345 microfones MEMS em topologia espiral, a H7 proporciona mapeamento sonoro ultradetalhado, com alcance de até 300 metros e identificação automática de descargas parciais via IA.
Seu design robusto com proteção IP54, câmera industrial de 13 MP, foco acústico preciso e bateria removível de longa duração (até 6 horas) garantem eficiência, portabilidade e confiabilidade em qualquer ambiente. Ideal para manutenção preventiva, controle de qualidade e gestão de ativos industriais, a FOTRIC H7 transforma inspeções complexas em processos rápidos, seguros e totalmente digitalizados.
Experimente um fluxo de trabalho totalmente digitalizado, da aquisição de dados ao gerenciamento, com a Câmera de Imagem Acústica FOTRIC H7 combinada com o NaviPdM® Venus . Diferentemente dos métodos tradicionais que envolvem ferramentas fragmentadas e manuseio manual de dados, esta solução oferece integração perfeita e processos otimizados. Sua plataforma avançada aprimora a eficiência e a segurança operacional, proporcionando às empresas uma gestão de ativos mais inteligente, rápida e confiável.
NaviPdM® Venus · Assistente de Inspeção Inteligente
A Câmera de Imagem Acústica FOTRIC H7 combinada com o NaviPdM® Venus permite um fluxo de trabalho totalmente digitalizado, da aquisição de dados ao gerenciamento, ajudando as empresas a melhorar a eficiência operacional e a segurança.
Cenários de Aplicação
- Manutenção e revisão de equipamentos: Registre o status do equipamento regularmente, forneça avisos antecipados de possíveis falhas e reduza o tempo de inatividade.
- Controle de qualidade: Capture dados importantes de imagem acústica durante a produção para garantir a consistência do produto.
- Gerenciamento de projetos: Forneça registros detalhados de imagem acústica para apoiar o planejamento e a execução durante a realocação de equipamentos ou a implementação de novos projetos.

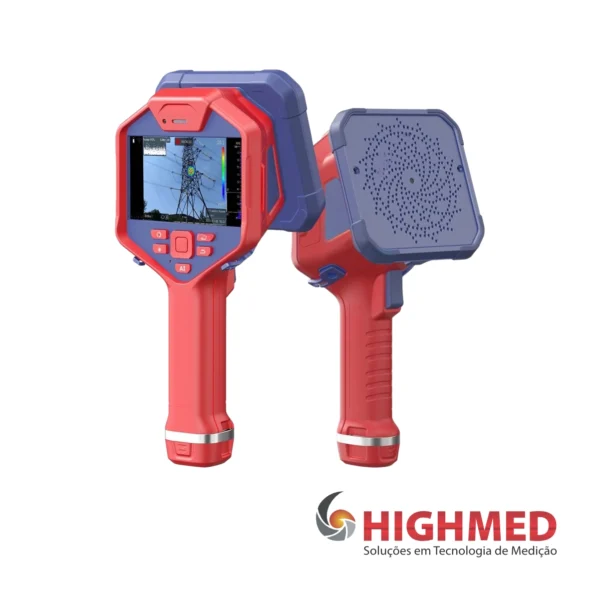

Conjunto de Microfones Ultracompacto
- Conjunto otimizado para topologia espiral com 345 microfones digitais MEMS
- A contagem de canais ultra-alta permite uma cobertura de campo sonoro mais ampla e um mapeamento acústico mais preciso, melhorando significativamente a eficiência da inspeção e a precisão do diagnóstico
- Alcance de audição ultralongo: distância operacional de 0,3 m a 300 m
- Design ergonômico leve, porém robusto, garante uma pegada confortável e fácil portabilidade
Amplo campo de visão · Imagem de nível industrial
- Campo de visão da imagem acústica: 66° × 52°
- Câmera digital industrial: resolução de 13 MP
- Design de fonte de luz LED dupla para iluminação superior
Bateria removível · Maior durabilidade
Baterias de lítio removíveis, com dois pacotes, tempo de execução contínuo superior a 6 horas, atendendo às necessidades de inspeção de um dia inteiro
Robusto e confiável · Proteção avançada
Durabilidade com classificação IP54
Inteligente Inspeção · Atraso de Imagem Acústica (T-FFTD®)
Utiliza uma matriz acústica transitória multimodal para aprimorar a retenção de eventos acústicos em microssegundos.
Aumenta a retenção do sinal e aprimora a eficiência da inspeção para fontes sonoras intermitentes.
Foco de Imagem Acústica
Combina algoritmos de redução de ruído dinâmico adaptável para obter a localização focada de fontes sonoras.
Fundo em Escala de Cinza
Sob um fundo em escala de cinza de nível industrial, as exibições de sinais sonoros são mais proeminentes.
NaviPdM® Venus
Sistema Inovador de Gerenciamento de Dados Acústicos, permite a digitalização completa do processo, desde a aquisição de dados até o gerenciamento.
Descarga Parcial · Diagnóstico Automatizado
A IA identifica descarga superficial, descarga flutuante, descarga corona e avalia os níveis de gravidade.
Relatórios Rápidos · Geração no Dispositivo
Gera relatórios em Word ou PDF diretamente no dispositivo, com visualização disponível na galeria.
Função Favorita
Destaque, localize imagens rapidamente e gerencie com facilidade.
Especificações Técnicas
Recursos
- Canais do microfone: 345 microfones digitais MEMS
- Distância de trabalho: 0,3 a 300 m (1 a 984 pés)
- NaviPdM Venus: Assistente de inspeção com IA
- T-FFTD®: Captura sinais sonoros instantâneos e prolonga a duração da exibição acústica em tempo real.
- Geração de relatórios no dispositivo: Suporta a geração de relatórios em Word e PDF
- Foco na imagem acústica: Mascara a área circundante e foca apenas em uma parte selecionada da imagem acústica.
- Diagnóstico de descarga parcial: Diagnóstico automático de tipos de descarga, como descargas superficiais, flutuantes e de ponta (corona).
- Fundo em escala de cinza: Exibido como uma imagem digital em escala de cinza em preto e branco.
- Bateria: Bateria de lítio recarregável de 7,4 V, 3500 m, substituível em campo.
Parâmetros básicos
- Campo de visão da imagem acústica: 66° × 52°
- Taxa de amostragem acústica: 200 kHz
- Acústico Taxa de atualização: 25 Hz
- Faixa de frequência: 2k~100 kHz
- Modo de detecção: Modo de vazamento: Exibe o nível de vazamento; Modo PD: Exibe um diagrama PRPD, adaptado a diferentes frequências CA (50/60 Hz).
- Análise no dispositivo: O dispositivo pode analisar imagens acústicas diretamente.
- Software de análise: Software profissional de análise de imagens térmicas e acústicas AnalyzIR
- Tela: Tela LCD sensível ao toque de 5 polegadas, 1280 x 720 pixels, com tela Gorilla Anti-Explosion.
- Modo de imagem: Único, Múltiplo, Holograma
- Câmera digital: Câmera digital de 13 megapixels, de nível industrial.
- Cartão de armazenamento: Cartão SD, hot-swappable, suporta até 1 TB.
- Bateria: Tempo de operação: Trabalho contínuo ≥ 3h (depende do ambiente e da carga de trabalho)
Idioma
- Idiomas: Inglês, francês, alemão, italiano, japonês, coreano, português, espanhol, Tailandês, Chinês Tradicional
