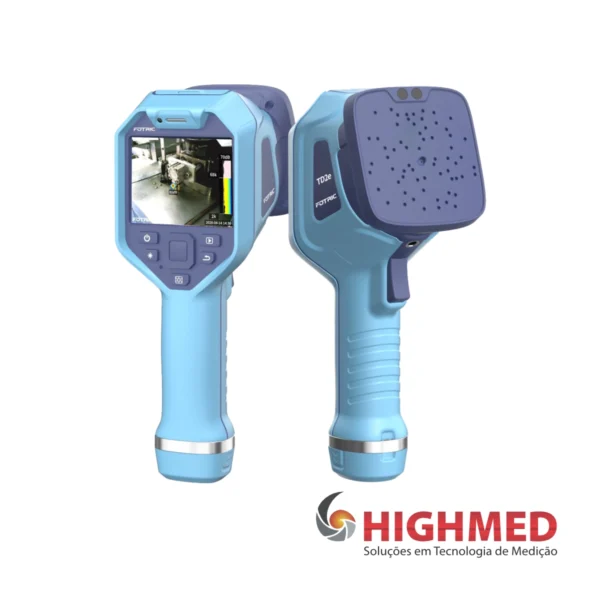

CÂMERA DE IMAGENS ACÚSTICAS – TD2E
Câmera de imagem acústica HIGHMED TD2e Kit, ideal para detecção rápida de vazamentos e falhas industriais por meio de ultrassom. Equipada com 64 microfones digitais, identifica e localiza fontes sonoras de 2 kHz a 100 kHz com alta precisão, convertendo sinais em imagens visuais claras. Possui câmera de 5 MP, inicialização rápida e recursos avançados como modo Peak, oferecendo análise eficiente com excelente custo-benefício.
A HIGHMED TD2e Kit é uma câmera de imagem acústica que consegue detectar não apenas sons audíveis, mas também sinais ultrassônicos de alta frequência que estão além da faixa da audição humana.
A TD2e ajuda você a detectar e visualizar fontes sonoras na faixa de 2 kHz a 100 kHz em diversos ambientes. Comparada aos seus concorrentes, a TD2e oferece uma ferramenta versátil por um preço consideravelmente menor. A TD2e se baseia no sucesso da TD2 e apresenta melhorias nos seguintes aspectos:
- Melhor localização, graças a um design de microfone aprimorado.
- Melhoria na supressão de ruído.
- Introdução do modo Peak: permitindo identificar rapidamente a frequência do som.
- Inicialização rápida em apenas 1 segundo.
Você pode usar o dispositivo para identificar vazamentos, problemas mecânicos e outros problemas relacionados a ruído em ambientes industriais. Com 64 microfones digitais, o TD2e captura ondas sonoras, localiza a fonte e as converte em imagens visuais com a câmera de 5 MP. Essa combinação de microfones e câmera permite localizar e analisar rapidamente as fontes de ruído. Por exemplo, o TD2e pode detectar um vazamento de ar de apenas 0,01 L/min a 0,1 MPa a uma distância de 1,5 metro.
O TD2e é perfeito para aplicações em que você simplesmente deseja identificar a origem de um vazamento, sem maiores detalhes sobre o tamanho e os custos estimados do vazamento.
Especificações Técnicas
Parâmetros Básicos
- Canais de microfone: 64 microfones digitais MEMS
- Campo de visão acústico (FOV): 58° × 45°
- Sensibilidade à pressão sonora: 0,01 L/min @ 0,1 MPa, 1,5 m, φ30 μm; 0,025 L/min @ 0,3 MPa, 3,5 m, φ30 μm; 0,045 L/min @ 0,3 MPa, 4,5 m, φ40 μm.
- Taxa de amostragem sonora: 200 kHz
- Taxa de atualização da imagem acústica: 15 Hz
- Distância de trabalho: 0,3 – 60 m
- Faixa de frequência (posicionamento): 2kHz – 100 kHz
- Seleção de frequência: Ajuste manual + exibição da frequência de pico
- Tela: 3,5″, 640 × 480, LCD IPS com proteção antiexplosão
- Câmera digital: 5 MP (nível industrial)
- Formato de imagem: JPG (imagem acústica)
- Interface USB: USB Tipo-C (USB 3.0/2.0)
- Iluminação LED: Lanterna e modo flash
Sistema de energia
- Tipo de bateria: Lítio recarregável 3,6 V / 5000 mAh (substituível)
- Autonomia: ≥ 3 horas por bateria
Confiabilidade e certificações
- Grau de proteção: IP54 (GB/T 4208 / IEC 60529)
- Resistência a quedas: até 2 metros.
- Resistência a impacto: 25G (GB/T 2423.5 / IEC 60068-2-27)
- Resistência à vibração: 2G (GB/T 2423.10 / IEC 60068-2-6)
- Idiomas suportados: Inglês
