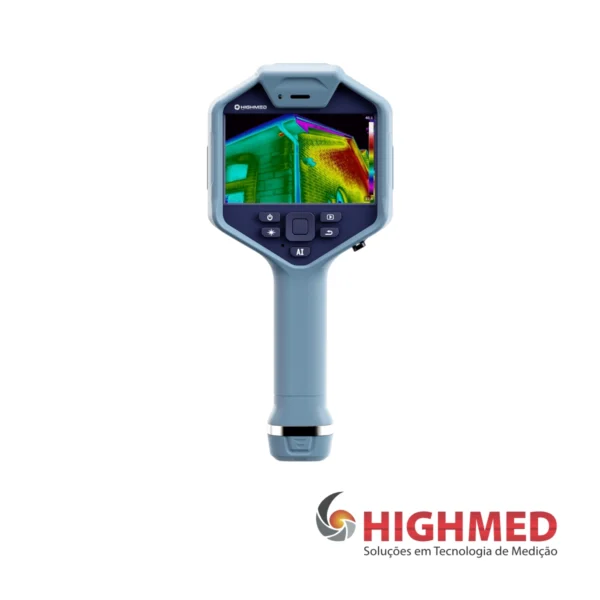

CÂMERA TÉRMICA AVANÇADA – TI3

A câmera térmica portátil Ti3 oferece resolução de infravermelho (IR) de 160×120, sensibilidade térmica <50 mK, foco automático TurboFocus® e faixa de temperatura de -20 °C a 650 °C. Possui design compacto de 1,0 kg com tela sensível ao toque de 5 polegadas, sendo ideal para inspeções elétricas e mecânicas em campo.

Aplicações

• Inspeções Elétricas: Identificação ágil de sobrecargas em circuitos, mau contato em barramentos e fusíveis superaquecidos.
• Manutenção Mecânica: Monitoramento de rolamentos, motores, bombas e desalinhamentos em eixos rotativos.
• Sistemas de HVAC e Edificações: Detecção de falhas de isolamento térmico, infiltrações ocultas e vazamentos em dutos.
• Relatórios e Análise: Compatibilidade total com o software AnalyzIR®, facilitando o processamento em lote e a criação de laudos técnicos detalhados.

Especificações Técnicas
Parâmetros de Imagem Térmica

• Resolução Infravermelha: 160 x 120.
• Super-resolução: 320 x 240.
• Tipo de Detector IR: Detector de plano focal infravermelho não refrigerado.
• Sensibilidade Térmica (NETD): <50 mK a 30 °C.
• Passo do Detector (Pitch): 17 μm.
• Faixa Espectral: 8 ~ 14 μm.
• Taxa de Quadros da Imagem: 30 Hz.
• Campo de Visão (FOV): 25° x 19°.
• Resolução Espacial (IFOV): 2,73 mrad.
• Distância Mínima de Imagem: 0,1 m.
• Distância Focal (mm): 8 mm.
• Modo de Foco: Sistema TurboFocus® para foco automático (AF) contínuo, assistido por laser e baseado em contraste térmico, além de AF por toque; foco manual.
• Identificação da Lente: Identificação automática.

Recursos Exclusivos

• TurboFocus®: Sistema de foco automático inteligente e rápido TurboFocus® para medição contínua de distância a laser, contraste térmico e foco por toque; foco manual.
• IREdge: Aprimoramento de detalhes de contorno.
• T-TWB®: Opção de normalização da representação visual da temperatura.

Análise de Temperatura

• Faixa de Temperatura: -20 a 120°C (-4 a 248°F) e 0 a 650°C (32 a 1202°F); seleção automática de faixa.
• Precisão de Medição: ± 2°C (3,6°F) ou ± 2% (o que for maior; temperatura ambiente entre 15 e 35°C / 59 e 95°F; temperatura do objeto-alvo > 0°C; calibração a 1 metro).
• ROI (Ponto): 4.
• ROI (Linha): 3.
• ROI (Área): 4.
• Parâmetros de Medição: Emissividade, emissividade parcial, temperatura refletida, temperatura ambiente, umidade, distância e compensação de janela de infravermelho (IR).
• Análise no Dispositivo: Suportada.
• Software para PC: AnalyzIR®.

Exibição de Imagem

• Tela de exibição: tela sensível ao toque de 5 polegadas (1280 x 720).
• Modos de imagem: imagem térmica, câmera digital, *Picture-in-Picture* (imagem sobre imagem) e modo de alta sensibilidade (ativo apenas quando a lente é identificada como
• lente de detecção de gás).
• Paletas: 10.
• Modo de Faixa de Temperatura: Automático (faixa mínima de 3 °C / 5,4 °F), Manual (faixa mínima de 2 °C / 3,6 °F), Tela sensível ao toque (faixa mínima de 2 °C / 3,6 °F).
• Alarmes de Cor (alarmes de temperatura): Temperatura alta, temperatura baixa e isotermas de intervalo.
• Sobreposição de Imagem: Exibição de parâmetros de medição globais (máximo, mínimo e médio).
• Rastreamento de temperatura máxima/mínima: Sim, tanto global quanto de ROI.
• Zoom digital: 1–6x, contínuo.

Recurso de Captura

• Câmera Digital: Câmera de 8 MP de grau industrial.
• Cartão de Armazenamento: Cartão Micro SD, 64 GB, expansível até 1 TB.
• Captura em Time-lapse: Definição de intervalo de tempo de 2 segundos a 1 hora para salvar imagens nos modos correspondentes (imagem térmica, T-DEF®, Picture-in-Picture).
• Formato de Imagem: Foto térmica radiométrica (JPEG), foto de câmera digital não radiométrica.
• Galeria: Suporte para visualização de imagens e vídeos na galeria em formato de ícones; Suporte para pré-visualização de imagens e vídeos na galeria; Suporte para análise de imagens térmicas na galeria; Suporte para filtragem e exclusão de imagens e vídeos na galeria.

Conexão de Dados

• Wi-Fi: Suporta canais de 2,4 GHz e 5 GHz; compatível com 802.11a/b/g/n/ac.
• Bluetooth: Suporte a BT4.2 LE.
• USB: Tipo USB-C; compatível com USB 3.0 / 2.0.
• HDMI: Tipo Micro HDMI, compatível com HDMI 1.4; suporta streaming de vídeo em 1080p a 60 Hz.

Recursos Auxiliares

• Atualização de Software e Firmware: Suporte a atualização remota via OTA e atualização local via cartão SD.
• Laser: Ativação por botão independente;
• Classe do laser: 2; Comprimento de onda: 635 nm; Potência: <1 mW; Alcance do laser: 0,1 a 50 m;
• Precisão: d × 0,01% ± 2 mm.
• Medição de Área com Auxílio de Laser: Suportada.
• Lanterna LED: Suporte a iluminação contínua e modo lanterna.

Sistema de Energia

• Bateria: Íon de lítio recarregável, 7,4 V, 3500 mAh.
• Autonomia da bateria: ≥ 4 horas por bateria (depende do ambiente e da carga de trabalho).
• Sistema de carregamento da bateria: Carregador de bateria com dois compartimentos e visor LED (12 V, 3 A).
• Tempo de carregamento da bateria: 2,5 horas para atingir 90% da carga total.
• Gerenciamento de energia: Modos de desligamento da tela selecionáveis ​​pelo usuário.
• Fonte de alimentação externa: Suporte para alimentação do dispositivo via CC 12 V.

Confiabilidade e Certificados

• Segurança: EN 61010-1.
• Compatibilidade Eletromagnética: EN IEC 61326-1.
• Grau de Proteção da Carcaça: IP54 (IEC 60529).
• Queda: Projetado para suportar uma queda de 2 metros (6,5 pés) com a lente padrão.
• Choque: 25 g (IEC 60068-2-27).
• Vibração: 2 g (IEC 60068-2-6).
• Conformidade RoHS: Em conformidade.

Parâmetros Físicos

• Temperatura de operação: -20 a 50 °C (-4 a 122 °F).
• Temperatura de armazenamento: -40 a 70 °C (-40 a 158 °F), sem bateria.
• Umidade relativa (operação e armazenamento): <95% UR.
• Dimensões: 313 mm x 123 mm x 139 mm.
• Peso: 1,0 kg (lente não incluída).
• Peso da bateria: 150 g.
• Material da carcaça: Plástico rígido (PC+ABS), plástico flexível (TPE), liga de magnésio, liga de alumínio.
• Método de montagem: Suporta interface UNC 1/4-20 para conexão com tripé.

Garantia

• Garantia: 1 ano.
• Intervalo de calibração recomendado: 2 anos.

Idioma

• Idiomas: Inglês, espanhol, alemão, chinês tradicional, japonês, coreano, italiano, português, tailandês, francês.

Itens Inclusos

• Câmera termográfica infravermelha, lente, tampa da lente, 2 baterias, carregador de bateria, adaptador de energia, cabo de interface USB Tipo-C para USB, cabo de interface micro  HDMI para HDMI, cartão SD, leitor de cartão SD, bolsa de acessórios (alça de pulso, 2 suportes para alça de pulso, 2 parafusos M4 x 8, cordão, chave Allen), pasta de documentação (lista de embalagem, manual do usuário, certificado de calibração, cartão de garantia), bolsa flexível para transporte, maleta rígida para transporte.
