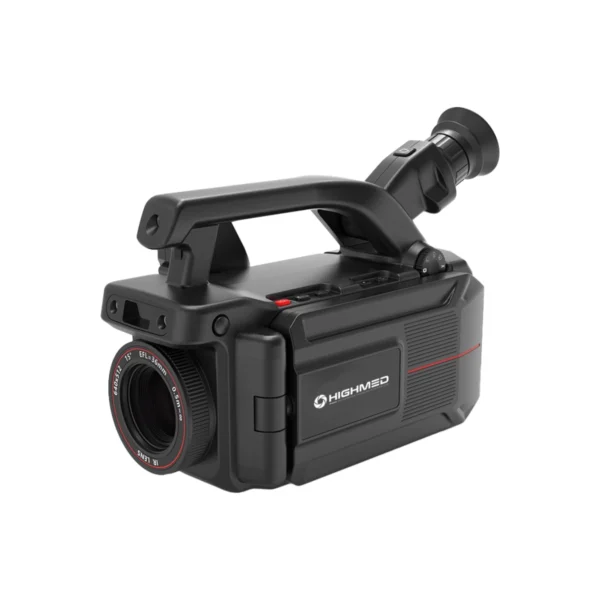

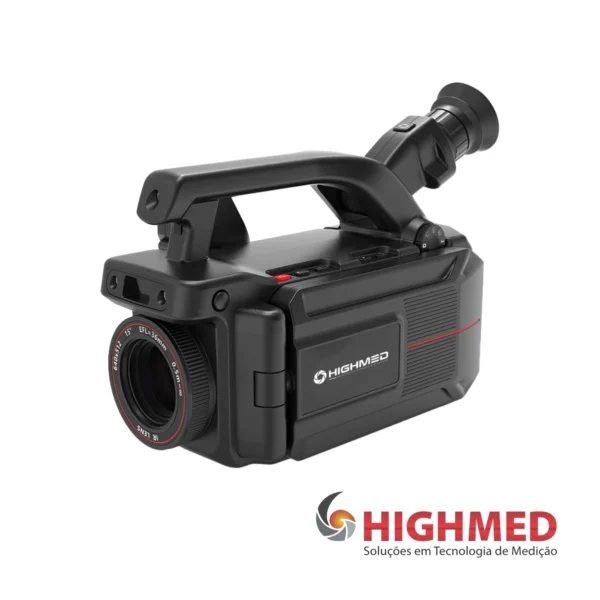

CÂMERA TERMOGRÁFICA PARA GÁS – HM300
A Câmera Termográfica HM300 foi desenvolvida para a detecção visual rápida e precisa de vazamentos de gás SF₆ em equipamentos elétricos de alta tensão. Equipada com detector infravermelho QWIP de alta sensibilidade (NETD < 0,025 °C), tecnologia de detecção de nuvens de gás e medição de temperatura de até 410 °C, oferece imagens térmicas detalhadas para inspeções seguras e eficientes. Com tela touchscreen de 5,8 polegadas, foco automático e manual, zoom digital de até 8×, fusão de imagens e recursos avançados de análise, a SF300 é a solução ideal para subestações, sistemas GIS, transformadores, disjuntores e programas de manutenção preditiva, contribuindo para a redução de emissões, maior confiabilidade operacional e segurança das instalações elétricas.
A HM00 é uma câmera termográfica profissional projetada especificamente para a detecção visual, rápida e em tempo real de vazamentos de gás SF6. Ideal para uso em painéis elétricos, subestações e instalações elétricas de alta tensão, ela aumenta a segurança e a eficiência da manutenção.
Aplicações
- Detecção de vazamentos de gás SF₆ em equipamentos de alta tensão.
- Inspeção de subestações elétricas.
- Monitoramento de sistemas GIS (Gas Insulated Switchgear).
- Inspeção de disjuntores, transformadores e chaves isoladas a gás.
- Manutenção preditiva e preventiva em instalações elétricas.
- Identificação de pontos de aquecimento anormal em equipamentos energizados.
- Inspeção em usinas de geração, transmissão e distribuição de energia.
- Apoio a programas de confiabilidade e integridade de ativos.
- Atendimento às exigências ambientais para controle de emissões de SF₆.
- Registro fotográfico e termográfico para elaboração de laudos técnicos.
Características
- Tela sensível ao toque TFT de 5,8 polegadas.
- Detector de infravermelho de poço quântico.
- Tecnologia de detecção de nuvens de gás.
- NETD < 0,025 °C; monitoramento de vazamentos menores.
- Melhor desempenho com precisão de ±2 °C.
Especificações Técnicas
- Tipo de detector: QWIP.
- Resolução de IR: 320×256.
- Sensibilidade térmica/NETD: <0,025°C (a 30°C).
- Espaçamento entre pixels: 30 μm.
- Lente padrão: 14,5°.
- Visor: Visor colorido integrado com resolução mínima de 1024×768.
- Identificação da lente: identificação automática.
- Taxa de quadros da imagem: 30 Hz.
- Faixa de medição de temperatura: -20°C a 70°C (modo gás), -20°C a 150°C (modo de baixa temperatura), 0°C a 410°C (modo de temperatura média).
- Precisão da medição de temperatura: ±2°C ou ±2% da leitura.
- Câmera digital: Câmera digital integrada de 5 megapixels com luz LED.
- Medição de distância a laser: 40 metros.
- Método de foco da lente: Manual, automático.
- Tela: Tela sensível ao toque de 5,8″ visível sob luz solar.
- Tela sensível ao toque: Tela capacitiva.
- Paletas: 10 paletas de cores.
- Configurações de medição de temperatura: Suporta até 10 pontos, 10 áreas retangulares e 5 linhas, incluindo valores máximos, mínimos e médios.
- Gráfico de distribuição de temperatura ao longo de uma linha: 1 gráfico de distribuição de temperatura linear, incluindo valores de temperatura máxima e mínima.
- Temperatura máxima/mínima em tela cheia: Suportado; captura automática da temperatura máxima/mínima da tela inteira.
- Ajuste de imagem: Automático/manual; linear ou por colunas; permite bloquear os valores máximo e mínimo ou a faixa de temperatura.
- Zoom digital: x1, x2, x4, x8.
- Picture-in-Picture (PiP): Exibe a área da imagem infravermelha sobre a imagem de luz visível.
- IMIX: Suportado.
- Fusão de imagens: Suportado.
- Anotação de texto: Seleção de anotações de texto a partir de uma lista predefinida e edição diretamente na câmera térmica.
- Super-resolução: Aumenta o número de pixels para 4 vezes o valor original.
- Correção de transmissão óptica: Manual/automática, com base no sinal do sensor interno.
- Correção de radiância: Automática, com base no valor de emissividade inserido.
- Correção de transmissão atmosférica: Automática, com base nos valores de distância, temperatura atmosférica e umidade relativa inseridos.
- Método de alarme: Alarme sonoro e visual automático para o valor de temperatura definido (acima/abaixo/automático).
- Método de armazenamento: Cartão SD de alta velocidade de 32 GB.
- Formato de imagem infravermelha: .jpg (incluindo dados completos de temperatura) / .png (incluindo dados completos de temperatura).
- Formato de imagem de luz visível: .jpg / .png.
- Formato de vídeo infravermelho: Vídeo MP4 / vídeo IRV com dados completos de temperatura armazenados no cartão SD.
- USB: Comunicação via USB.
- Posicionamento por satélite GPS (opcional): Para uso externo, a tela exibe a latitude e a longitude da localização do dispositivo, e as fotos capturadas e salvas podem exibir a latitude e a longitude no software de análise.
- Saída de vídeo: HDMI.
- Interface de saída de vídeo: Interface HDMI padrão.
- Tipo de bateria: Bateria de lítio recarregável e removível.
- Tensão de alimentação: 12 V CC, 5 A.
- Autonomia da bateria: Uso geral > 2 horas a 25 °C.
- Gerenciamento de energia: Suporte ao modo de suspensão (com função de desligamento automático; os usuários podem definir desligamento automático após 5 minutos, 20 minutos ou desativar o desligamento automático).
- Método de carregamento: Carregador ou carregamento direto.
- Temperatura de operação: -20 °C a 40 °C.
- Temperatura de armazenamento: -40 °C a 70 °C.
- Umidade (operação e armazenamento): < 95%, sem condensação.
- Montagem em tripé: UNC 1/4″-20.
- Interface externa: SD (tamanho padrão), SIM, HDMI, USB.
