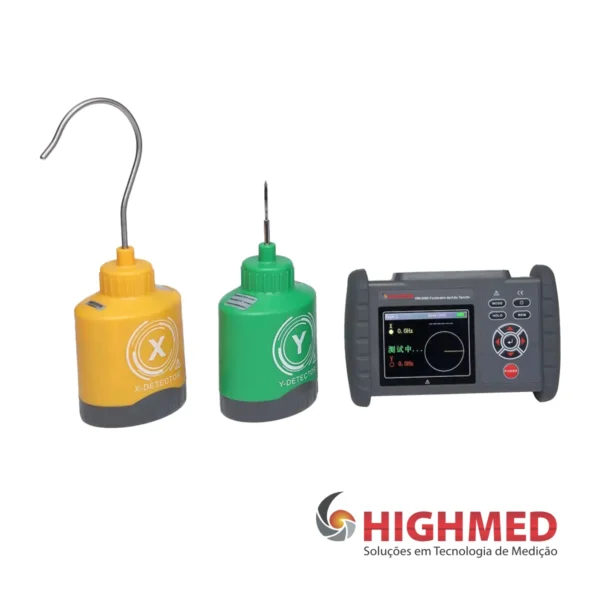

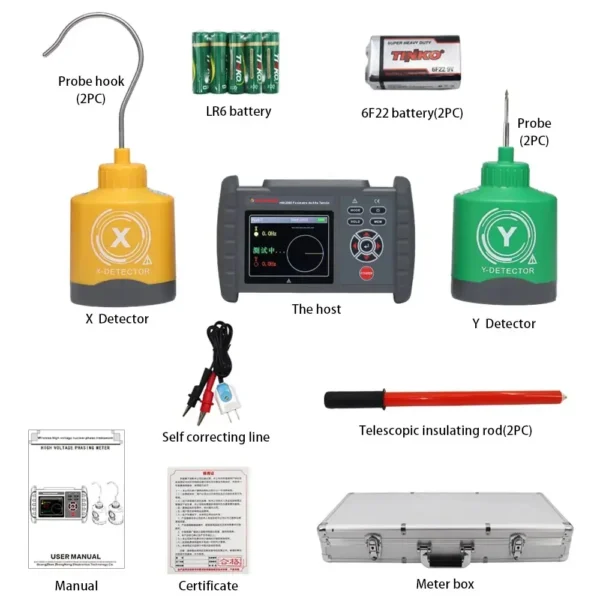

FASÍMETRO DE ALTA TENSÃO – HM-2080

O HM-2080 é um medidor de faseamento de alta tensão com comunicação sem fio, desenvolvido para verificação segura e precisa de sequência e concordância de fases em sistemas elétricos de média e alta tensão. O equipamento permite identificar se duas linhas ou circuitos estão em fase, ou fora de fase, reduzindo riscos durante manobras, paralelismos e manutenções.
Com operação wireless, o HM-2080 elimina conexões físicas entre os sensores, aumentando significativamente a segurança do operador e a praticidade em campo. É amplamente utilizado por concessionárias de energia, equipes de manutenção e técnicos de redes elétricas.

Características

• Detecção de tensão de fase: 220V-220kV
• Faixa de fase: 0,0°~360,0°
• Faixa de fase: 0,0°~360,0°
• Faixa de tensão: 220V~35kV
• Frequência de transmissão: 433MHz, 315MHz
• Diferenciação qualitativa: em fase: -25°-25° fora de fase: 95°-145° ou 215°-265°
• Indicação de fase: diagrama fatorial e display digital simultaneamente.

Especificações Técnicas

• Características: Medição de frequência, medição de fase, exibição da sequência de fases, medição de tensão, inspeção de tensão
• Alimentação: Unidade principal: 7,5 V CC, 5 pilhas alcalinas AA; Detector: bateria seca de zinco-manganês 6F22, 9 V
• Condições de referência: 23 °C ± 5 °C, umidade relativa abaixo de 75%
• Faseamento: Faseamento por contato: Fios nus com tensão inferior a 35 kV ou fios com revestimento isolante com tensão inferior a 550 kV podem realizar o faseamento sem contato.
  Quando a tensão na linha nua exceder 35 kV, deve-se utilizar um teste sem contato, aproximando-se gradualmente da fase do núcleo do condutor.
• Distância de transmissão: Transmissão sem fio, distância de transmissão em linha reta de aproximadamente 30 metros.
• Caracterização diferencial: Em fase: -30° a 30°; Em quadratura: 90° a 150° e 210° a 270°
• Tensão de fase: 70 V a 550 kV
• Faixa de fase: 0,0° a 360,0°; Precisão: ≤ ±12°; Resolução: 0,1°
• Faixa de frequência: 45,0 Hz a 65,0 Hz; Precisão: ≤ ±2 Hz; Resolução: 0,1 Hz
• *Faixa de tensão: 70 V a 110 kV; Precisão: ±15%±5 dígitos Resolução: 100V
• *Precisão de tensão: Linha aérea de alta tensão ±15%±5 dígitos (outras aplicações: ±25%±5 dígitos)
• Frequência de transmissão: 433MHz, 315MHz
• Modo de exibição: Tela colorida de 3,5 polegadas
• Tamanho do visor LCD: 72 mm×55 mm
• Dimensões do medidor: Unidade principal 187 × 119 × 48 mm; Detector 146 × 100 mm
• Indicação de fase: Exibição simultânea do diagrama fasorial e dos números
• Instruções de operação: Durante a verificação de fase, o detector possui indicação sonora e luminosa, com luz vermelha piscando duas vezes e um sinal sonoro (“bip-bip-bip”)
• Armazenamento de dados: 100 grupos; o símbolo “FULL” piscando indica que o armazenamento está cheio
• Acesso aos dados: Função de acesso aos dados: Exibição do símbolo “READ”
• Consumo de energia: Detector: 70mA máx.; Unidade principal: 150mA máx.
• Peso do instrumento: Detector: aproximadamente 250g (incluindo gancho e bateria); Unidade principal: aproximadamente 450g (incluindo bateria)
• Tensão da bateria: Quando a tensão da bateria estiver insuficiente, o símbolo de bateria fraca ” ” será exibido
• Desligamento automático: O medidor desliga após 15 minutos de inatividade
• Comprimento da haste de isolamento: Diâmetro máximo Φ38mm; Comprimento: 800 mm em estado retraído; 3015 mm em estado estendido
• Teste de isolamento: Ambas as extremidades da haste isolante após o estiramento: CA 220 kV/rms; unidade principal e detector: CA 3700 V/rms (entre o metal exposto e a carcaça de plástico)
• Adequado para as normas de segurança: GB13398-92, GB311.1-311.6-8, 3DL408-91 e a norma nacional recém-promulgada para o setor de energia elétrica “Especificações Gerais DL/T971-2005 para Aparelhos Portáteis de Verificação de Fase para Trabalhos em Tensão de 1 kV a 35 kV”
  Em conformidade com IEC61481-A2; 2004; IEC 61243-1
