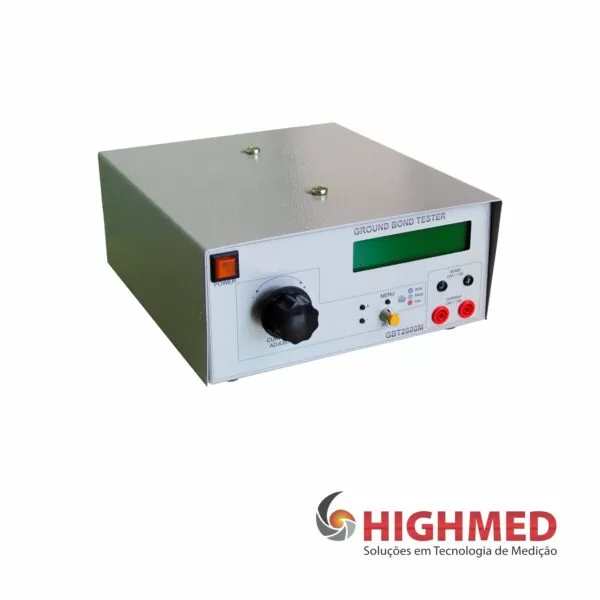

GBT2600M – MEDIDOR DE CONTINUIDADE DE ATERRAMENTO
Usado para testar e avaliar a conexão dos componentes do invólucro à parte de aterramento de qualquer equipamento elétrico (teste de ligação à terra), a Highmed tem em sua linha a série GBT (Ground Bond Tester), um Medidor de Continuidade de Aterramento. O dispositivo é capaz de gerar sinais de teste com correntes de até 30A AC e o menor valor de resistência que pode ser medido é 400mΩ.
O GBT2600M medidor de resistência de aterramento foi projetado para possibilitar os testes previstos pelas normas ABNT e portarias do INMETRO para testes de equipamentos eletromédicos, painéis, eletrodomésticos entre outros.
Descrição
Usado para testar e avaliar a conexão dos componentes do invólucro à parte de aterramento de qualquer equipamento elétrico (teste de ligação à terra), a Highmed tem em sua linha a série GBT (Ground Bond Tester), um Medidor de Continuidade de Aterramento. O dispositivo é capaz de gerar sinais de teste com correntes de até 30A AC e o menor valor de resistência que pode ser medido é 400mΩ.
O GBT2600M medidor de resistência de aterramento foi projetado para possibilitar os testes previstos pelas normas ABNT e portarias do INMETRO para testes de equipamentos eletromédicos, painéis, eletrodomésticos entre outros.
O medidor de resistência de aterramento GBT2600M é micro controlado e pode gerar até 30A e medir a resistência de aterramento do cabo com alta precisão.
O GBT2600M é intuitivo e de simples utilização, ideal para testes pontuais ou em linha de produção. Com o GBT2600M é possível ajuste de tempo de teste, corrente de teste e resistência máxima permitida. Possui porta EX-I/O que permite o controle de início e fim do teste remotamente.
ESPECIFICAÇÕES
Elétricas
Tensão de alimentação: 201-233V AC, 50/60Hz
Potência máxima: 200VA
Fusível: 2A
Alimentação: Plugue macho padrão NBR 14136
Saída de corrente
Faixa: 0A a 30A AC
Categoria: CAT I
Frequência: 50Hz/60Hz – Conforme alimentação da rede elétrica
Forma de onda: Senoidal – Conforme alimentação da rede elétrica
Potência: 150VA
Tensão máxima: 6V AC
Faixa Resolução Exatidão
Voltímetro: 0V a 6V AC – 0.1V – ±5%
Amperímetro: 0A a 30A AC – 0.1A – ±5%
Miliohmímetro: 0.000Ω a 1.000Ω – 0.001Ω – ±5%
Cronômetro: 1s a 50s – 1s – ±5%
Mecânicas
Dimensões: (225x100x250mm)
Peso: 7,3kg
Gabinete: Aço com pintura de epóxi
Ambiente
Operação 0 °C à + 40 °C
Armazenamento: −20 °C à + 70 °C
Umidade: <75%
Características
– Alimentação 220V – 50 ou 60Hz – 250VA;
– Potência: 170W;
– Saída ajustável de 0 a 30A CA com até 6V;
– Medida até 200mΩ com 30A, até 400mΩ com 15A e até 1,2Ω com 5A;
– Saída isolada da rede elétrica, que proporciona maior segurança durante o teste;
– Indicação da corrente e resistência medida ao final do teste;
– Alarme sonoro e visual em caso de reprovação do equipamento sob teste;
– Interrupção automática em caso de falha do equipamento sob teste;
– Porta IO Externo, que possibilita o controle e indicação remotas do teste;
– Construído em caixa de aço com pintura eletrostática;
– Dimensões: 250x110x260 mm
– Peso: 7,3 kg
– Garantia: 1 (um) ano de garantia
Importância do ensaio
O ensaio de resistência de aterramento é de grande utilidade tanto na fase de projeto quando na produção de um equipamento eletroeletrônico. A sua realização pode ajudar a identificar os seguintes defeitos:
– Conexões de aterramento mal projetadas.
– Conexões de aterramento feitas inadequadamente.
– Cabos e materiais condutivos inapropriados.
