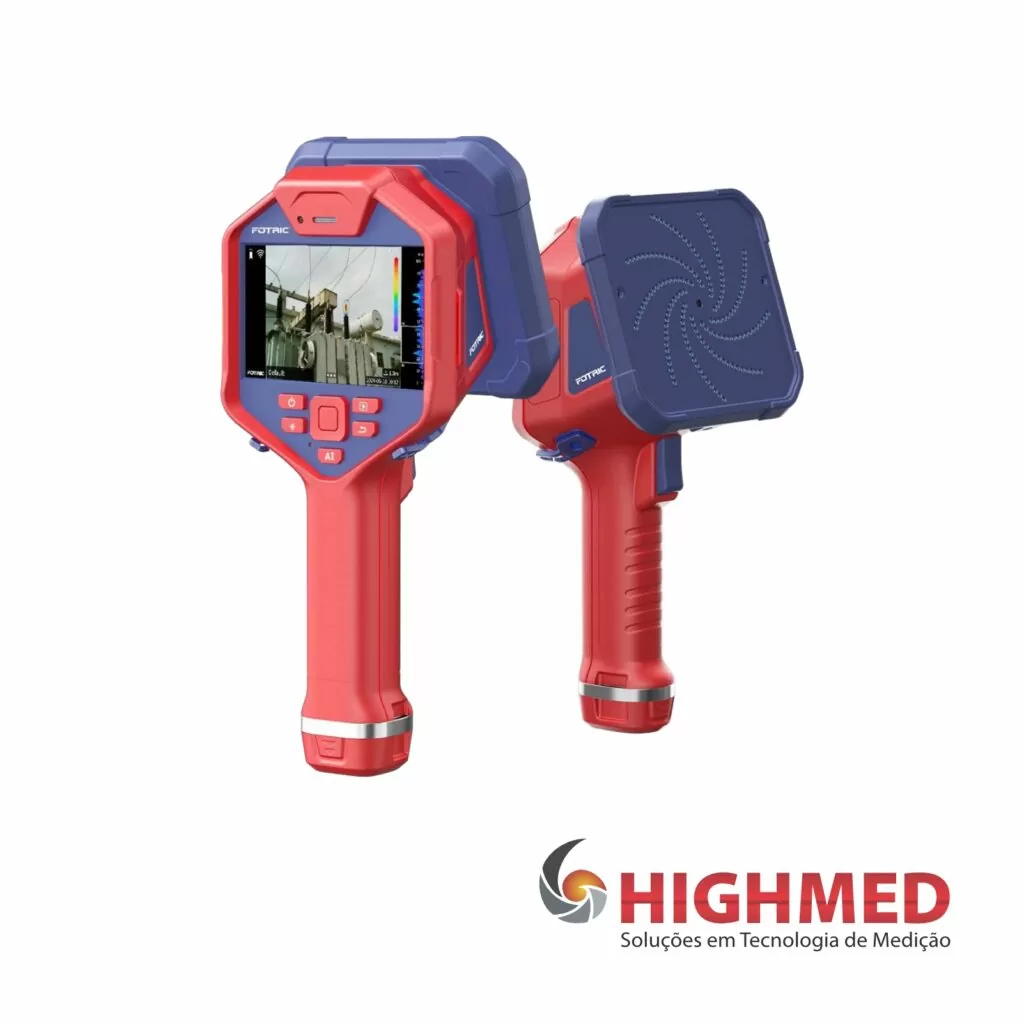

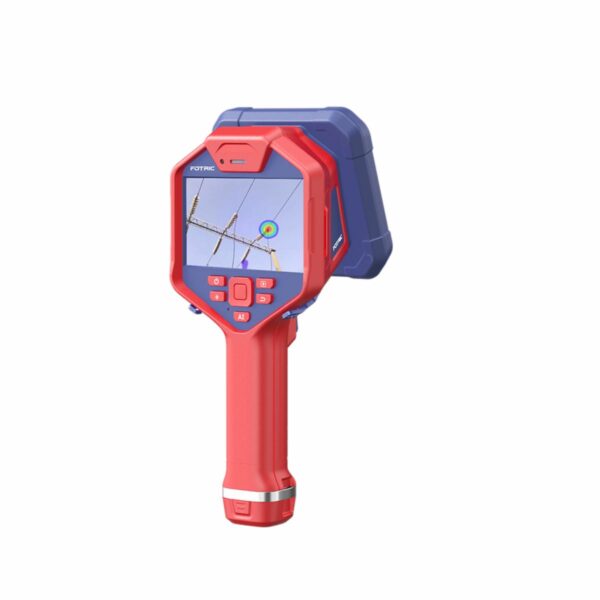

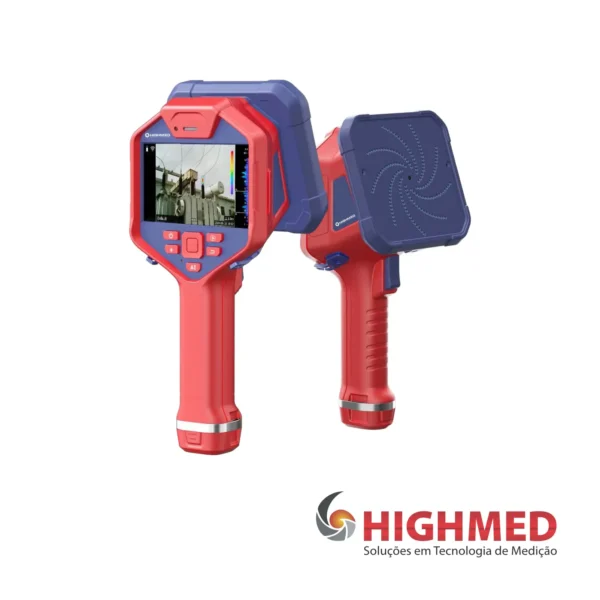

CÂMERA ACÚSTICA DE ALTO DESEMPENHO – H4

A câmera de imagem acústica de alto desempenho H4 se destaca na avaliação de vazamentos e detecção de descarga parcial. Com 112 microfones digitais MEMS, a H4 oferece sensibilidade excepcional para capturar sinais acústicos sutis.

Seu modo de foco acústico aumenta a precisão ao filtrar o ruído de fundo, garantindo diagnósticos precisos. Projetada para eficiência e confiabilidade, a H4 é um recurso essencial para manter a integridade do equipamento e evitar problemas dispendiosos. Melhore suas capacidades de inspeção com a H₄ e experimente a tecnologia de imagem acústica de ponta.

Especificações técnicas

• Parâmetros de imagiologia acústica

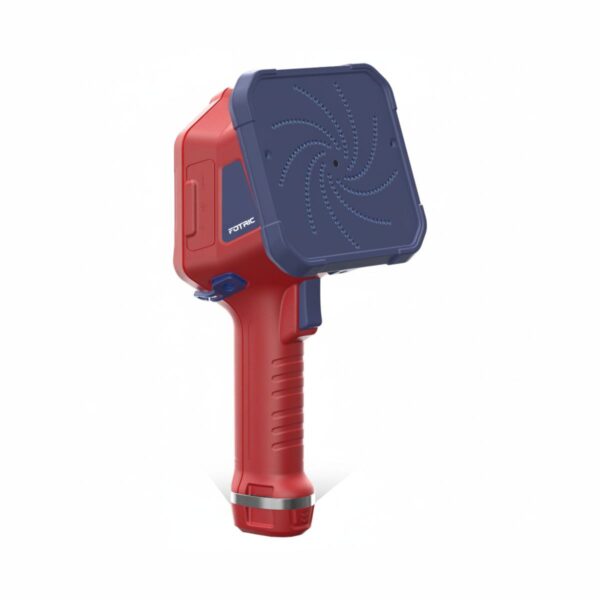

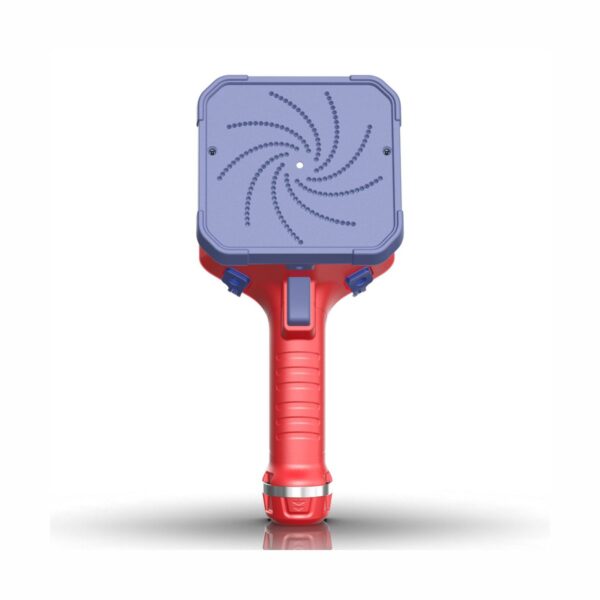

• Canais de microfone: 112 microfones digitais MEMS.
• Campo de visão da imagem acústica: 66° × 52°.
• Taxa de amostragem acústica: 200 kHz.
• Taxa de atualização acústica: 25 Hz.
• Distância de trabalho: 0,3~200 m (1~626 pés).
• Análise de medições acústicas.
• Gama de frequências: 2~100 kHz.
• Gama de frequências Seleção: Suporta uma gama de frequências predefinida para diferentes cenários para seleção posterior; suporta ajuste manual da gama de frequências.
• Ponto de medição: 2.
• Área de medição: 2.
• Modo de deteção: Modo LQ: Apresenta o nível de fuga; Modo PD: Apresenta um diagrama PRPD, adaptado a diferentes frequências CA (50/60 Hz).
• Frequência CA predefinida: 60 Hz.
• Foco de imagem acústica: Mascara a área circundante e foca apenas uma parte selecionada da imagem acústica.
• Análise no dispositivo: O dispositivo pode analisar diretamente imagens acústicas.
• Software de análise: Software profissional de análise de imagens térmicas e acústicas AnalyzIR.
• Avaliação de fugas: Identificação automática de pontos de fuga, avaliação automática de fugas e custos anuais de energia.
• Descarga parcial diagnóstico: Diagnóstico automático dos tipos de descarga, como a de superfície, descargas flutuantes e de ponta (corona).

Ecrã de imagiologia acústica

• Ecrã de visualização: Ecrã tátil LCD de 5″, 1280 × 720 pixels, com ecrã Gorilla Anti-Explosion.
• Modo de imagem: Simples, Múltiplo, Holograma.
• Modo de fonte única: Sobrepor a imagem acústica da zona de pressão sonora mais forte na imagem da câmara digital.
• Modo multi-fonte: Sobrepor a imagem acústica de várias zonas de forte pressão sonora à imagem digital da câmara.
• Modo Holograma: Ajustar o limiar de pressão sonora para sobrepor a imagem acústica da zona acima do limiar na imagem da câmara digital.
• Paleta: Suporta 3 paletas: vermelho-azul, ferro, cinzento. Suporta o ajuste da transparência.
• Fundo de escala de cinzentos: Apresentado como uma imagem digital em escala de cinzentos a preto e branco.
• Sobreposição de informações: Apresenta os resultados da avaliação de fugas; Apresenta os resultados do diagnóstico para o tipo de descarga parcial; Apresenta os resultados da medição e o carimbo de data/hora.
• Controlo da pressão sonora: Marcador especial que regista o ponto de pressão sonora máxima.
• T-FFTD®: capta sinais sonoros instantâneos e os mantém durante mais tempo no visor acústico em tempo real.
• Zoom digital: 1~10x, contínuo.

Características de captura

• Câmara digital: Câmara digital de nível industrial de 13 megapíxeis.
• Cartão de armazenamento: Cartão SD, permutável, suporta até 1 TB.
• Captura de um único fotograma: Apoio.
• Formato da imagem: JPEG (imagem acústica holográfica).
• Formato de vídeo: MP4.
• Código QR: Os códigos QR e os códigos de barras podem ser digitalizados como anotações de etiquetas e de texto.
• Anotação de voz: Grava até 120 segundos de voz para ser guardada em imagem acústica.
• Anotação de texto: Introduzir texto por meio do teclado suave para guardar em imagens acústicas e vídeo holográfico.
• Etiquetas: Introduzir texto através dos acústicos, que podem depois ser filtrados por etiquetas na galeria.
• Favorito: Clique no botão “Favorito” para guardar o estado de Favorito nas imagens acústicas e no vídeo holográfico e realçá-lo no ecrã de pré-visualização da galeria e, em seguida, filtrar por Estatuto de “Favorito” na galeria.
• Vídeo sem holograma Registo: Suporta a gravação de vídeo acústico não holográfico (somente para visualização, não para análise).
• Galeria: Suporta a visualização, edição e eliminação de imagens e arquivos de vídeo já gravados.

Ligação de dados

• WiFi: Suporta canais de 2,4 GHz e 5 GHz, suporta 802.11a/b/g/n/ac.
• Bluetooth: Apoio.
• USB: Tipo USB tipo C: compatível com USB 3.0 / 2.0, suporte USB OTG.
• HDMI: Tipo Micro HDMI, compatível com HDMI 1.4, suporta transmissão de vídeo de imagem 1080P em 60Hz.
• Transferência de dados FTP: Ligar ao dispositivo por meio de uma rede Wi-Fi ou do hotspot Wi-Fi do próprio dispositivo e, em seguida, acessar os dados do dispositivo por meio de FTP.
• Acesso remoto: Através da porta HDMI HD para ligar a um ecrã ou projetor.

Características auxiliares

• Distância em tempo real Medição: Cálculo em tempo real da distância à fonte sonora a partir do som recebido do sinal do sensor acústico.
• Auscultadores: Monitorização em tempo real dos sinais sonoros de entrada de sensores acústicos por meio de fones de ouvido Bluetooth.
• GPS: Suporta posicionamento por satélite BeiDou/GPS/GLONASS, as informações de localização podem ser guardadas na imagem acústica.
• Bússola: Suporta orientação a 360° e informações de orientação podem ser guardadas em imagens acústicas.
• Lâmpada LED com flash: Suporta iluminação de lanterna e modo de luz de flash.

Sistema de energia

• Bateria: Bateria de lítio recarregável de 7,4V, 3500 mAh, substituível no local.
• Tempo de funcionamento da bateria: trabalho contínuo ≥ 4h (depende do ambiente e da carga de trabalho).
• Método de carregamento: Suporta a base de carregamento e o carregamento direto por USB.
• Tempo de carregamento da bateria: Carrega até 90% em 2,5 horas.
• Gestão da energia: Tempo de repouso automaticamente selecionado.
• Fonte de alimentação externa: Suporta a utilização de DC 12V para alimentar o dispositivo.

Fiabilidade e certificados

• Segurança: SELV (IEC 60950-1:2005).
• Compatibilidade EMC: IEC 61000-4-2.
• Classificação do invólucro: IP54 (IEC 60529).
• Choque: 25 g (IEC 60068-2-27:2008).
• Vibração: 2g (IEC 60068-2-6:1995).
• Conformidade com RoHS: conformidade com parâmetros físicos.
• Temperatura de funcionamento: °F.
• Temperatura de armazenamento: -40 ~ 158 °F sem bateria.
• Umidade relativa: <95%RH.
• Dimensão (mm): 175 mm × 151 mm × 95 mm.
• Peso (inclui bateria): 2,86 lb.
• Peso da bateria: 0.44 lb.

Garantia

• Garantia: 2 anos.
• Recomendado intervalo de calibração: 1 ano.

Linguagem

• Línguas: Inglês, espanhol, alemão.

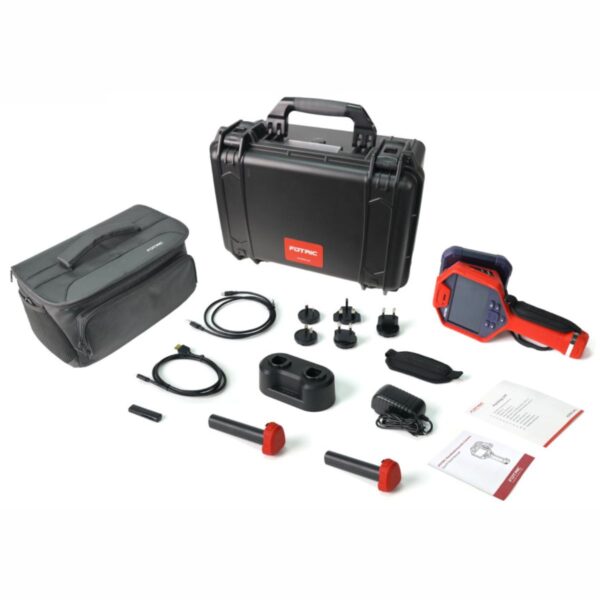

Itens Inclusos

• Câmara de imagem acústica
• 2 peças de bateria de lítio recarregável
• Base de carregamento
• Cabo USB para USB-C
• Cabo Micro HDMI para HDMI
• Documentos (certificado de qualidade, certificado de calibração, cartão de garantia, lista de embalagem)
• Manual de início rápido
• 128G Cartão SD
• Leitor de cartões SD
• Adaptador de corrente
• Bolsa flexível
• Estojo de transporte rígido.
