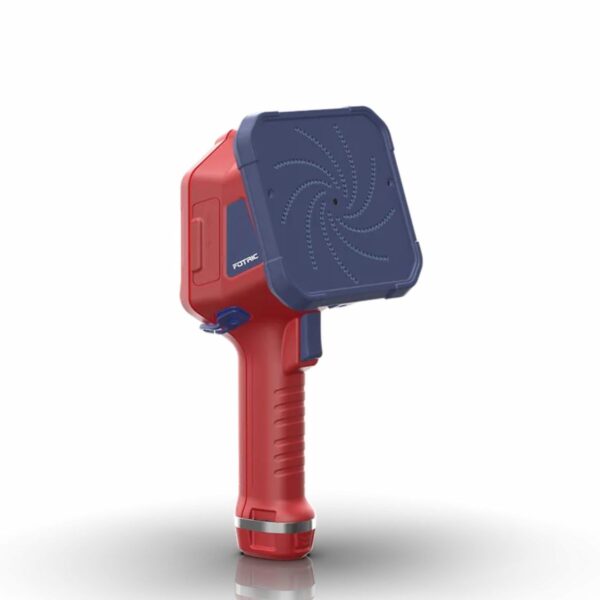

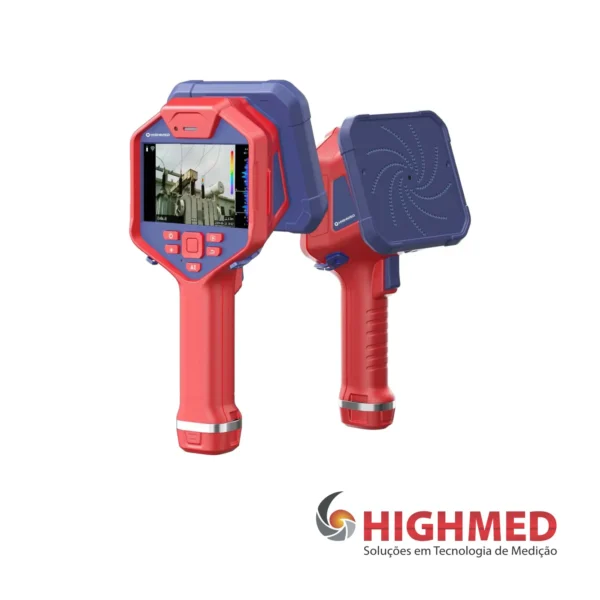

CÂMERA ACÚSTICA DE ALTO DESEMPENHO – H6

Nossa mais recente inovação em inspeção industrial. Esta ferramenta de ponta combina avaliação de vazamento e detecção de descarga parcial em um dispositivo poderoso. Equipada com até 162 microfones digitais MEMS, a H6 oferece sensibilidade incomparável para detectar até os sinais acústicos mais fracos.

Seu modo de foco acústico garante direcionamento preciso e diagnósticos precisos, tornando-a essencial para manter a integridade do equipamento e evitar falhas dispendiosas. Eleve suas capacidades de inspeção com a H6, onde desempenho excepcional encontra tecnologia.

Especificações
Parâmetros de imagiologia acústica

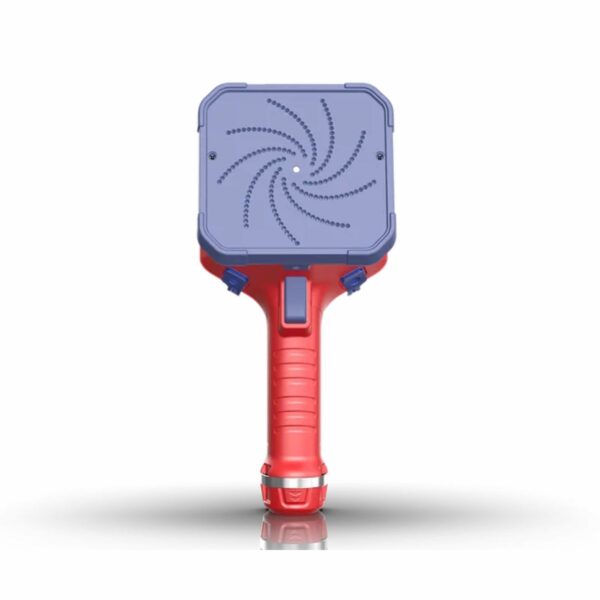

• Canais de microfone: 162 microfones digitais MEMS.
• Imagem acústica FOV: 66°× 52°.
• Taxa de amostragem acústica: 200 kHz.
• Taxa de atualização acústica: 25 Hz.
• Distância de trabalho: 0,3~200 m (1~626 ft).

Análise de medições acústicas

• Gama de frequências: 2~100 kHz.
• Gama de frequências Seleção: Suporta uma gama de frequências predefinida para diferentes cenários para seleção posterior; Suporta ajuste manual da gama de frequências.
• Ponto de medição: 2.
• Área de medição: 2.
• Modo de detecção: Modo LQ: Apresenta o nível de fuga; Modo PD: Apresenta um diagrama PRPD, adaptado a diferentes frequências CA (50/60 Hz).
• Frequência CA predefinida: 60 Hz.
• Foco de imagem acústica: Mascara a área circundante e foca apenas uma parte selecionada da imagem acústica.
• Análise no dispositivo: O dispositivo pode analisar diretamente imagens acústicas.
• Software de análise: Software profissional de análise de imagens térmicas e acústicas AnalyzIR.
• Avaliação de fugas: Identificação automática de pontos de fuga, avaliação automática de fugas e custos anuais de energia.
• Descarga parcial diagnóstico: Diagnóstico automático dos tipos de descarga, como a de superfície, descargas flutuantes e de ponta (corona).

Ecrã de imagiologia acústica

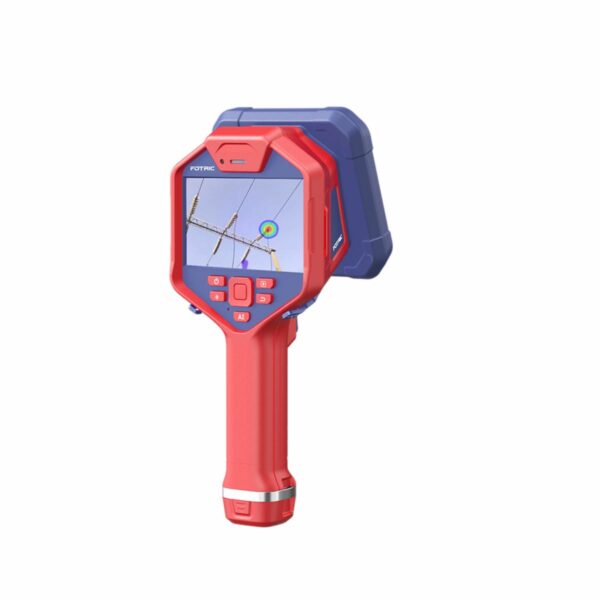

• Ecrã de visualização: Ecrã tátil LCD de 5″, 1280 * 720 pixels, com ecrã Gorilla Anti-Explosion.
• Modo de imagem: Simples, Múltiplo, Holograma.
• Modo de fonte: única Sobrepor a imagem acústica da zona de pressão sonora mais forte na imagem da câmara digital.
• Modo multi-fonte: Sobrepor a imagem acústica de várias zonas de forte pressão sonora à imagem digital da câmara.
• Modo Holograma: Ajustar o limiar de pressão sonora para sobrepor a imagem acústica da zona acima do limiar na imagem da câmara digital.
• Paleta: Suporta 3 paletas: Vermelho-azul, Ferro, Cinzento. Suporta o ajuste da transparência.
• Fundo de escala de cinzentos: Apresentado como uma imagem digital em escala de cinzentos a preto e branco.
• Sobreposição de informações: Apresenta os resultados da avaliação de fugas; Apresenta os resultados do diagnóstico para o tipo de descarga parcial; Apresenta os resultados da medição e o carimbo de data/hora.
• Controlo da pressão sonora: Marcador especial que regista o ponto de pressão sonora máxima.
• T-FFTD®: Capte sinais sonoros instantâneos e os mantém durante mais tempo no visor acústico em tempo real.
• Zoom digital: 1~10x, contínuo.

Características de captura

• Câmara digital: Câmara digital de nível industrial de 13 megapixels.
• Cartão de armazenamento: Cartão SD, permutável, suporta até 1 TB.
• Captura de um único fotograma: Apoio.
• Formato da imagem: JPEG (imagem acústica holográfica).
• Formato de vídeo: MP4.
• Código QR: Os códigos QR e os códigos de barras podem ser digitalizados como anotações de etiquetas e de texto.
• Anotação de voz: Grava até 120 segundos de voz para ser guardada em imagem acústica.
• Anotação de texto: Introduzir texto por meio do teclado suave para guardar em imagens acústicas e vídeo holográfico.
• Etiquetas: Introduzir texto por meio do teclado virtual para guardar em imagens acústicas, que podem depois ser filtradas por etiquetas na galeria.
• Favorito: Clique no botão “Favorito” para guardar o estado de Favorito nas imagens acústicas e no vídeo holográfico e realçá-lo no ecrã de pré-visualização da galeria e, em seguida, filtrar por Estatuto de “Favorito” na galeria.
• Vídeo sem holograma Registo: Suporta a gravação de vídeo acústico não holográfico (apenas para visualização, não para análise).
• Galeria: Suporta a visualização, edição e eliminação de imagens e arquivos de vídeo já gravados.

Ligação de dados

• Wi-Fi: Suporta canais de 2,4 GHz e 5 GHz, suporta 802.11a/b/g/n/ac.
• Bluetooth: Apoio.
• USB: Tipo USB tipo C: compatível com USB 3.0 / 2.0, suporte USB OTG.
• HDMI: Tipo Micro HDMI, compatível com HDMI 1.4; suporta transmissão de vídeo de imagem 1080P em 60 Hz.
• Transferência de dados FTP: Ligar ao dispositivo por meio de uma rede Wi-Fi ou do hotspot Wi-Fi do próprio dispositivo e, em seguida, aceder aos dados do dispositivo mediante FTP.
• Acesso remoto: por meio da porta HDMI HD para ligar a um ecrã ou projetor.

Características auxiliares

• Distância em tempo real: Medição, cálculo em tempo real da distância à fonte sonora a partir do som recebido do sinal do sensor acústico.
• Auscultadores: Monitorização em tempo real dos sinais sonoros de entrada de sensores acústicos por meio de auscultadores Bluetooth.
• GPS: Suporta posicionamento por satélite BeiDou/GPS/GLONASS; as informações de localização podem ser guardadas na imagem acústica.
• Bússola: Suporta orientação a 360° e informações de orientação podem ser guardadas em imagens acústicas.
• Lâmpada LED com flash: Suporta iluminação de lanterna e modo de luz de flash.

Sistema de energia

• Bateria: Bateria de lítio recarregável de 7,4V, 3500 mAh, substituível no local.
• Tempo de funcionamento da bateria: trabalho contínuo ≥ 4h (depende do ambiente e da carga de trabalho).
• Método de carregamento: Suporta a base de carregamento e o carregamento direto por USB.
• Tempo de carregamento da bateria: Carrega até 90% em 2,5 horas.
• Gestão da energia: Tempo de repouso automaticamente selecionado.
• Fonte de alimentação externa: Suporta a utilização de DC 12V para alimentar o dispositivo.

Fiabilidade e certificados

• Segurança: SELV (IEC 60950-1:2005).
• Compatibilidade EMC: IEC 61000-4-2.
• Classificação do invólucro: IP54 (IEC 60529).
• Choque: 25 g (IEC 60068-2-27:2008).
• Vibração: 2g (IEC 60068-2-6:1995).
• Conformidade com RoHS: Conformidade.

Parâmetros físicos

• Temperatura de funcionamento: °F.
• Temperatura de armazenamento: -40 ~ 158 °F sem bateria.
• Umidade relativa: <95% RH.
• Dimensão (mm): 175 mm × 151 mm × 95 mm.
• Peso (inclui bateria): 2,86 lb.
• Peso da bateria: 0.44 lb.

Garantia

• Garantia: 2 anos.
• Recomendado intervalo de calibração: 1 ano.

Linguagem

• Línguas: Inglês, espanhol, alemão.

Itens Inclusos

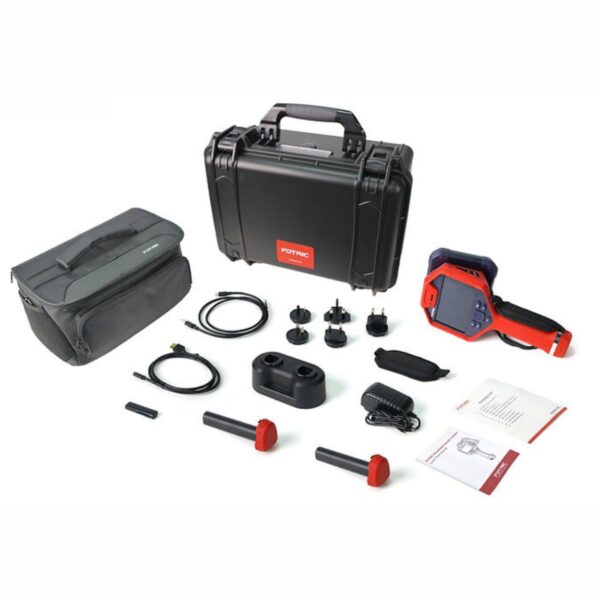

• Câmara de imagem acústica, 2 peças de bateria de lítio recarregável, base de carregamento, cabo USB para USB-C, cabo micro HDMI para HDMI, documentos (certificado de qualidade, certificado de calibração, cartão de garantia, lista de embalagem), manual de início rápido, cartão SD, leitor de cartões SD, adaptador de corrente, bolsa flexível, estojo de transporte rígido.
