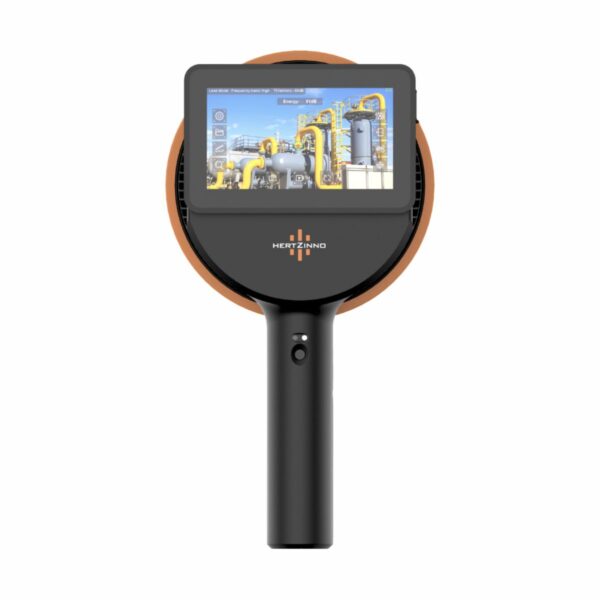

HM-170P – CÂMERA ACÚSTICA INSTRISICAMENTE SEGURO

O HM-170P é o sistema de imagem acústica de sensibilidade da mais recente geração, especificamente concebido para a deteção de problemas de descarga parcial em sistemas elétricos de alta tensão e fugas de gás em sistemas de gás comprimido.

Com um conjunto de 138 microfones MEMS, este sistema sofisticado é excelente na deteção e quantificação de várias instâncias de descarga parcial, fornecendo também estimativas precisas das taxas de fuga de gás e dos custos associados. A câmara suporta frequências sonoras e ultra-sónicas.
Facilita a localização precisa da fonte sonora para diagnósticos avançados.
Sendo a câmara acústica mais leve do mundo, é perfeita para inspectores e profissionais identificarem rapidamente perdas de eficiência e potenciais falhas.
O ecrã tátil de 5 polegadas assegura uma experiência de utilizador sem problemas, apresentando os resultados num fundo de nuvem para uma fácil identificação dos pontos críticos.
Acionado pelo motor de IA, o sistema oferece uma operação intuitiva, reduzindo o tempo de formação e garantindo a facilidade de utilização.

  • 138 Microfones MEMS
  • Suporta a deteção de várias fontes
  • Localização da fonte sonora em tempo real
  • Previsão do tipo de descarga parcial em tempo real
  • Estimativa em tempo real da taxa de fuga de gás, custo da fuga

Especificação
Acústico

  • Microfones: 138 Microfones
  • Gama dinâmica da câmara: -30dB~ 120dB
  • Sensibilidade mínima da imagem:
    10kHz:1dB SPL, 20kHz:-10dB SPL,
    30kHz:-6dB SPL, 40kHz:3dB SPL,
    50kHz:6dB SPL, 60kHz:20dB SPL
  • Distância de funcionamento: 0,3 m~ 200 m
  • Resolução espacial horizontal: 150 mm
  • Gama dinâmica de vários alvos: 0~ 18dB
  • Largura de banda de frequência: 2-100kHz
  • Autodiagnóstico do microfone: Apoio

Geral

  • Câmara: 13MP
  • FOV: 75°
  • Luxo baixo: 0.5Lux/F2.0
  • Resolução da imagem fotográfica: 4K (3840 × 2160)
  • Quadro de imagiologia: 30FPS
  • Zoom digital: 8x
  • Resolução da imagem de vídeo: 1920×1080 @30fps
  • Armazenamento Interno: 64 GB
  • Registo de vídeo: 5min
  • Ecrã: 720P, ecrã tátil capacitivo de 5 polegadas
  • Wi-Fi: 2.4G/5G
  • USB: TIPO C
  • Tempo de funcionamento da bateria: 4h
  • Tipo de carregamento direto: Tipo C
  • Nível de proteção: Ip54
  • ATEX: Ex ib IIC T4 Gb, Ex ib IIIC T80° C Db
  • Peso: Aprox. 1100g
  • Dimensão: 314 mm* 167 mm* 89,9 mm
  • Gama de temperaturas de funcionamento: -20 °C~°C
  • Gama de temperaturas de armazenamento: -30 °C~°C
  • Humidade: 10% -95%

Aplicações

  • Cenários de aplicação: Descarga parcial/Fuga de gás/Vibração
  • Previsão do tipo de descarga parcial: Corona/ Floating/ Surface/ Noise
  • Taxa de fugas: >0,83ml/s, @120kpa a partir de 8 m

Itens Inclusos

  • Carregamento da câmara
  • Bateria de reserva
  • Mala de transporte
  • Manual do utilizador
  • Relatório de ensaio de fábrica
  • Kit de acessórios.
