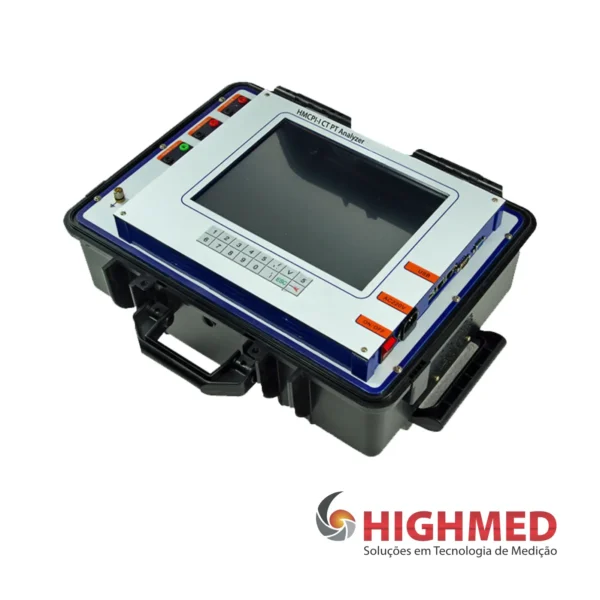

ANALISADOR DE TC-PT – HM-404

Este novo analisador de transformadores de corrente e potencial é baseado em baixa frequência e vários métodos de frequência que levam à grande redução de peso e alta escala de teste de tensão de joelho. Com um único clique, diversos itens de teste tais como: excitação, a resistência do enrolamento, polaridade, erro de fase, relação, etc.; podem ser executados automaticamente.
O analisador de transformadores de corrente e potencial HM-404 pode finalizar a medição classe CT e TYP classe CT. As funções adicionais deste analisador incluem testes de razão e ângulo diferenciais (pontos de medição no padrão GB), FS e indutância, parâmetros de estado estacionário, erro de pico e parâmetros transitórios, etc.

Testes para TC nos seguintes parâmetros

• Teste de curva e parâmetros de excitação
• Teste de relação
• Teste de erro de proporção e fase.
• Verificação de marca de polaridade
• Medição de resistência ao enrolamento
• Medição da carga de loop secundário
• Teste de curva de linha de erro para CT de proteção.
• Teste de parâmetros transitórios da tomografia computadorizada.
• Identificação do possível tipo de CT
• Medição da curva de loop de histerese da saturação

Testes para TP nos seguintes parâmetros

• Teste de relação

• Erro de proporção e teste de erro de ângulo de fase

• Teste de polaridade

• Teste de carga secundária

• Teste de resistência ao enrolamento.

Aplicações do Analisador de TC/PT da Highmed

• Verificação da placa de identificação CT

• Parâmetros de tomografia sobem carga de trabalho.

• Análise de parâmetros transitórios CT.

• Calibração da relação CT e erro de fase.

• Teste de rotina do PT

• Realiza a avaliação para resultados de testes conforme as normas selecionadas.

• Relatório em .doc com registro das medições

• Calcula os erros de razão e os erros de ângulo de fase na carga nominal e carga de trabalho em um teste de tempo.

• Compara curvas de excitação com curvas de excitação salvas na mesma janela.

• Capacidade de memória: >1000 grupos resultados de testes.

Especificações Técnicas

• Tensão de saída: 0 ~ 180 V
• Corrente de saída: 0,001 A gama ~ 5 A RMS
• Potência: 500 VA RMS.
• Faixa de medição: Relação: 1 a 35.000
• Precisão: 0,05% até 5000 relações e 0,1% acima
• Medição de fase: Precisão: 2 min
• Resolução: 0,01min

Medição de resistência de enrolamento

• Alcance: 0,0 ~ 8kΩ
• Resolução:  0.1mΩ
• Medição Burden

• Alcance: 0,05 ~ 160 Ω
• Resolução: 0.001ohm
• Saída de tensão: 0 ~ 180 V
• Corrente de saída: 0 ~ 5 Arms
• Potência de saída: 0,0001 ~ 500 VArms
• Alcance do teste de relação: de 35.000:1
• Precisão do teste de relação: ±0.05%.
• Ponto máximo do alcance do joelho: 45.000V
• Taxa de erro: de ±0.2% Typ.
• Dimensões: 485 mm×356 mm×183 mm
• Peso: 15Kg
