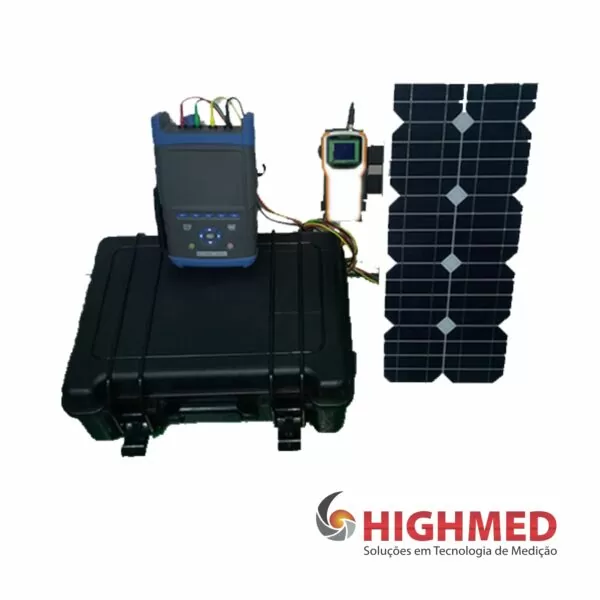

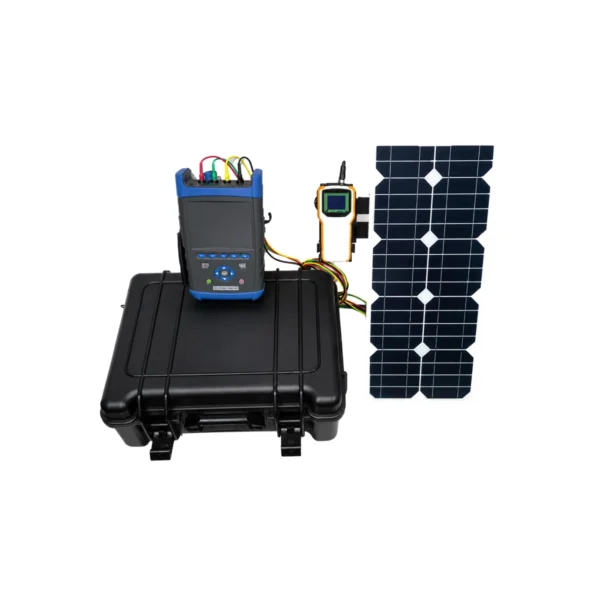

HM-659 – ANALISADOR DE OV

Analisadores de PV são testadores de células solares portáteis e usados principalmente para testar I-V característico de matrizes solares ao ar livre/módulos/células.

Aplicações
Empresas de painéis solares.
Prestadores e Instaladores de painéis solares.
Universidades para fins de pesquisas e aprimoramento na área.

Objetivo
Testar conveniente e rapidamente esses arrays/módulos/células para suas propriedades operacionais à luz solar e também podem fornecer parâmetros de teste para projeto, aceitação e manutenção de usinas solares.
Os analisadores de PV em conjunto com sondas para detectar temperatura ambiente, temperatura do painel solar, irradiação solar, etc., podem registrar totalmente a condição do ambiente de teste.

Normas atendidas
• IEC61215-2005
• EC 61646-2008
• CGC/GF003.1:2009
• GB4793.1-2007
• IEC 60904-2 2007
• IEC 60891-2009
• IEC 61853-2011

Características
A linha de analisadores de PV HM-659 da Highmed possui design portátil aplicado para seu host, os testadores são à prova de poeira e resistentes a respingos de água, fornecem display LED colorido, visível em alta iluminação ou luz solar, adequado para demandas de trabalho em campo.
Os resultados são diretamente vistos no próprio aparelho devido à interface interna do Windows, familiar aos usuários, que proporciona aos usuários uma excelente experiência com a operação amigável.

Especificações Técnicas
– Conexão sem fio entre o host e o medidor de irradiação solar, fornece comunicação sem fio até no máximo 100 m, permitindo testes de forma mais conveniente e rápida.
– Oferecendo medidor de irradiação solar patenteado e luminárias de sonda de temperatura para facilitar a montagem dessas sondas nos painéis solares.
– As funções únicas de digitalização de código de barras para identificação inteligente dos módulos PV.
– Tela LED colorida, visível em alta iluminação ou luz solar, e tela sensível ao toque mais operação do teclado com várias interfaces periféricas, proporcionam uma experiência incomum com operações. A memória interna do testador pode economizar acima de 2000 formas de onda de teste e suportar a expansão para o volume de memória devido ao soquete de cartão SD embutido.
– Sistema gráfico WINCE com opções multilíngues e menu projetado amigável, permitindo que você aprenda várias funções no testador rapidamente.
– Oferecer aos usuários um software de análise que lhe permita copiar dados salvos no testador para o PC para análise e impressão através do software do terminal do usuário por meio de um cabo de dados USB.
– I-V teste característico para baixa irradiação ao ar livre, fornece correções para condições de teste padrão (STC). Podemos fornecer serviços de medição e certificado de medição, se os usuários precisarem.
– Banco de dados abundante embutido de modelos de correção para módulos Fotovoltaicos, abrangendo produtos de fabricantes de módulos solares. Além disso, para conversões e comparações entre resultados para referência, são oferecidas funções abrangentes de definição de parâmetros para os usuários, assim, é fácil para eles adicionar modelos de correção de teste à mão.
– Fonte de alta tensão de fonte isolada projetada internamente, garantindo segurança confiável para os usuários. Uma faixa de teste de tensão mais ampla permite o teste para máxima tensão de circuito aberto a 1000 V, e também os testadores têm funções para testes de matriz Fotovoltaica de até 10kW.
– Função para faixa de medição automática de comutação, com proteção contra excesso de volume, e funções automáticas de teste contínuo que podem ser definidas.
– Bateria de íons de lítio substituível em grande volume, para energia suficiente para teste.
– Combinações com funções de monitoramento ambiental, como testes para temperatura ambiente, temperatura do painel solar, irradiação solar, etc. Podemos fornecer certificado de medição de irradiação solar, opcional para os usuários.
– Parâmetros mensuráveis: curvas I-V, curvas P-V, corrente de curto-circuito, tensão de circuito aberto, potência máxima, tensão e corrente no ponto de pico de potência, corrente no ponto de tensão designado, fator de preenchimento, eficiência de conversão, resistência à série, resistência paralela, temperatura das células solares, temperatura ambiente e irradiação solar.
– O Analisador de PV modelo HM-649 é um testador com função única para medir energia pelos módulos e pode ser compatível com o teste de qualificação do módulo solar, especificado na IEC 61853, atualmente selecionada na UE, ou pode ser usada para vigilância de recursos locais de luz solar. Além disso, eles fornecem modo de teste de alta resolução de até 400 pontos, e a função de vigilância Ethernet compatível com Modbus/tcp para necessidades de pesquisa científica.
– Com design de compensação distinto, o testador HM-659 pode realmente suportar a verificação ao ar livre de células solares, sendo apropriado para testes de desempenho ao ar livre em estágio experimental antes de aplicações projetadas.
– 6 patentes de invenção e 10 patentes de modelo utilitário concedidas, incluindo circuitos de teste, algoritmo de software, tecnologia de estrutura, métodos de medição e etc. A Proteção da Propriedade Intelectual relacionada é totalmente aplicada.

Faixa de temperatura do teste ambiente: -30℃～100℃
Faixa de temperatura do teste de célula: -30℃～100℃
Exatidão de temperatura: ±1℃
Faixa de teste de irradiação: 0～1800W/m2
Exatidão do teste de irradiação: Melhor que ±3%
Faixa de teste de voltagem: 5V～1000V, ≥15V com circuito aberto
Exatidão do teste de voltagem: ±0.5%±0.2V
Resolução do teste de voltagem: 0.1º
Faixa de teste de corrente: 0.1～12A
Exatidão do teste de corrente: ±0.5%±0.02A
Resolução do teste de corrente: 0.001A
Repetibilidade do teste de potência máxima: ±0.5%±3W
Alcance máximo de teste de potência: 50W～10kW
Precisão máxima do teste de energia após e durante a transição para STC: Melhor que ±3%±1W
Interfaces de comunicação com o aparelho x sensor: RS232 series interface、Bluetooth
Dimensões: 296×186×75 mm
Peso: 2,3Kg
Alimentação: 14.8V/4400mAH bateria de lítio
Tempo de duração da bateria: 10 h
