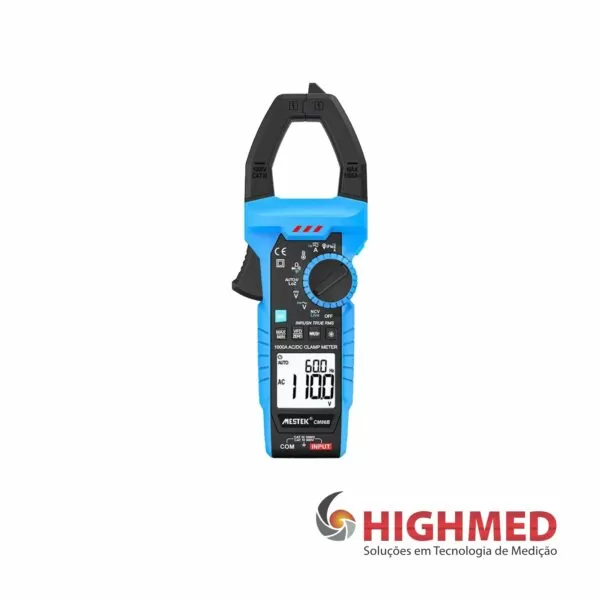

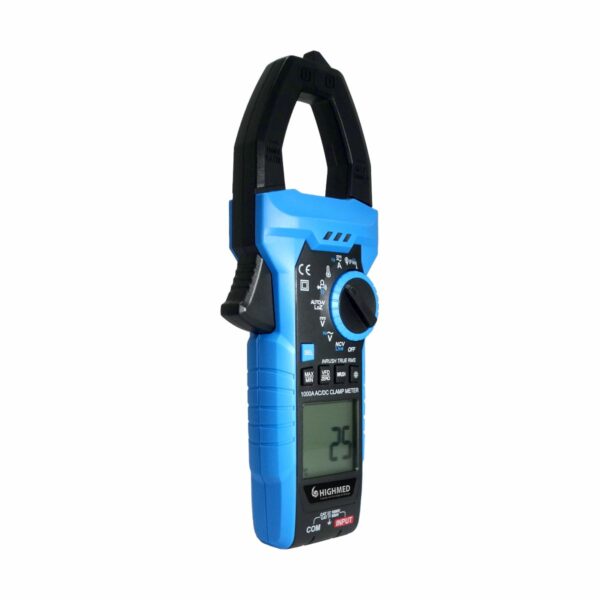

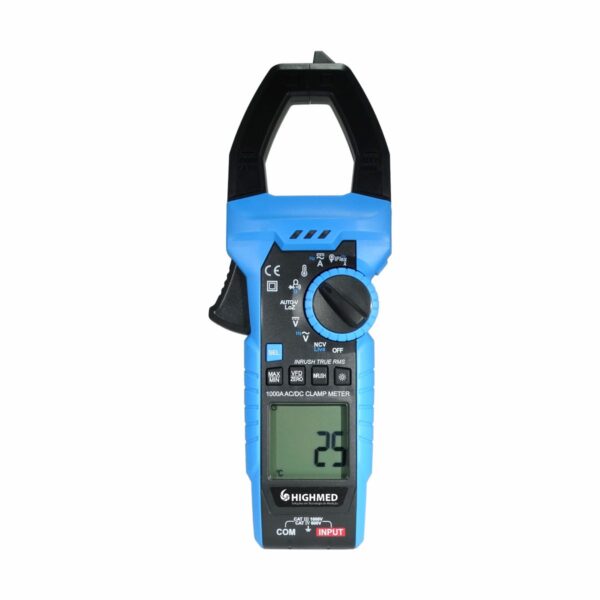

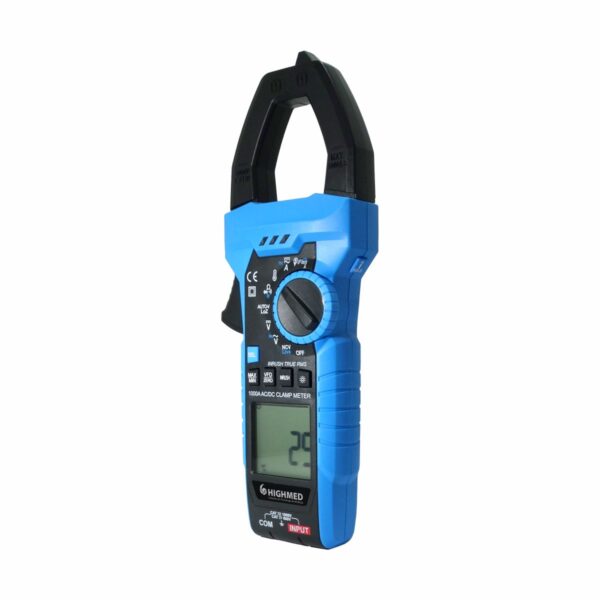

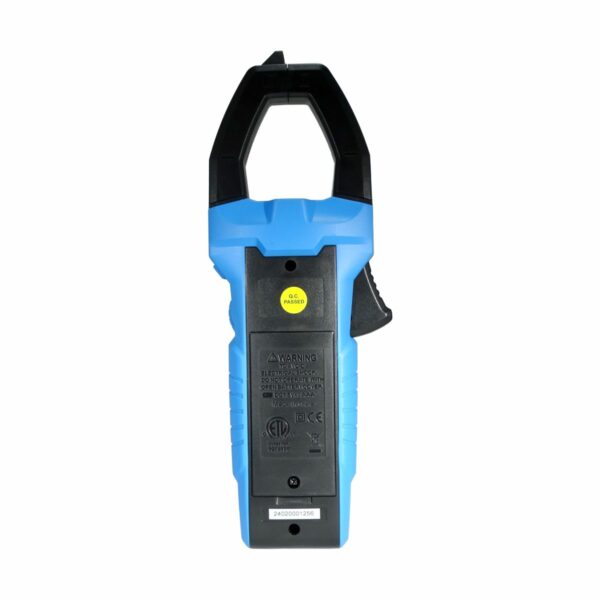

HM-86B – ALICATE AMPERÍMETRO 1000A
O Alicate Amperímetro Digital HM-86B é uma ferramenta de medição avançada, ideal para profissionais que necessitam de precisão e versatilidade em medições elétricas. Este dispositivo é projetado para atender às necessidades de eletricistas, técnicos de manutenção e engenheiros que realizam medições de corrente, tensão, resistência e outras variáveis em ambientes industriais, comerciais e residenciais. O HM-86B combina funcionalidades avançadas, como True RMS e detecção de tensão sem contato, em um design robusto e ergonômico, proporcionando medições confiáveis em diferentes condições de trabalho.
Aplicações Comuns:
– Manutenção Industrial e Automação: Ideal para verificar circuitos de controle e monitoramento de motores.
– Instalações Elétricas Comerciais e Residenciais: Permite medições precisas em painéis elétricos, sistemas de iluminação e sistemas de energia solar.
– Diagnóstico de Motores e Equipamentos: Útil para medir correntes de partida e funcionamento em motores elétricos, compressores e outros equipamentos industriais.
– Análises de Energia e Eficiência: A medição de corrente, tensão e potência permite a análise de consumo e eficiência energética de equipamentos.
Medições Disponíveis:
– Corrente AC/DC: Mede correntes alternadas e contínuas com alta precisão, ideal para análise de consumo em motores, painéis e outros equipamentos de alta corrente.
– Tensão AC/DC: Mede a tensão de circuitos alternados e contínuos, oferecendo uma ampla faixa de operação para diversas aplicações.
– Resistência: Realiza medições de resistência elétrica, útil para testes de continuidade e verificação de circuitos.
– Capacitância: Mede a capacitância de capacitores, facilitando diagnósticos e manutenção de circuitos eletrônicos.
– Frequência: Mede a frequência de sinais AC, essencial em análises de equipamentos que operam com variações de frequência.
– Temperatura: Inclui medição de temperatura usando uma sonda termopar tipo K, o que permite verificar a temperatura de componentes e ambientes.
– Teste de Diodo: Verifica o estado de diodos e componentes semicondutores em circuitos.
Funções Especiais:
– True RMS (Root Mean Square): A função True RMS é essencial para medições precisas em correntes e tensões AC que possuem formas de onda não senoidais, comuns em sistemas industriais e em equipamentos com eletrônica de potência. Isso garante a precisão das leituras mesmo em condições de distorção de sinal.
– Função NCV (Non-Contact Voltage): A detecção de tensão sem contato (NCV) permite ao usuário identificar a presença de tensão em cabos e circuitos sem a necessidade de contato direto, aumentando a segurança durante a inspeção.
– Data Hold: Congela a leitura na tela, facilitando o registro de valores em locais de difícil acesso.
– Iluminação de Tela (Backlight): O visor LCD conta com retroiluminação, garantindo visibilidade clara em ambientes com pouca luz, como painéis elétricos internos e locais escuros.
– Auto-Desligamento: Após um período de inatividade, o dispositivo se desliga automaticamente, economizando a bateria e prolongando a vida útil.
– Função PEAK: Mede e mantém o valor de pico de correntes e tensões, útil para identificar picos de energia em testes de desempenho.
Design e Construção:
– Abertura da Garra: Possui uma abertura de garra de até 42 mm, permitindo medições de corrente em condutores de maior diâmetro, como cabos trifásicos.
– Display LCD de Alta Visibilidade: O display LCD grande exibe os valores de forma clara e precisa, com um design que facilita a leitura rápida das medições.
– Ergonomia e Portabilidade: Com um design leve e ergonômico, o HM-86B é fácil de transportar e usar em campo, oferecendo conforto para o usuário durante medições prolongadas.
– Construção Resistente: Fabricado com materiais duráveis e uma estrutura robusta, é adequado para ambientes de trabalho exigentes, como instalações industriais e canteiros de obras.
Especificações Técnicas:
– Faixa de Medição de Corrente AC/DC: 0 a 1000 A
– Faixa de Medição de Tensão AC/DC**: 0 a 1000 V
– Resistência: 0 a 60 MΩ
– Capacitância: 0 a 100 mF
– Frequência: 0 a 10 MHz
– Temperatura: -40°C a 1000°C (com termopar tipo K)
– Precisão: ±(2,0% + 5 dígitos) para a maioria das medições, garantindo precisão nas leituras.
– Dimensões: 230 mm x 85 mm x 45 mm
– Peso: Aproximadamente 500 g, com baterias incluídas.
– Alimentação: Funciona com duas pilhas AA, proporcionando uma boa autonomia para medições contínuas.
Segurança e Certificações:
– Certificação de Segurança CAT IV 600V e CAT III 1000V: Esta certificação garante que o alicate seja seguro para medições em ambientes de alta tensão, como painéis de distribuição e circuitos de energia elétrica.
– Proteção Contra Sobrecarga: Integrada em todas as faixas de medição, protegendo o dispositivo e o usuário de danos causados por sobrecargas e picos de corrente.
– Material Isolante de Alta Qualidade: O revestimento isolante protege contra choques elétricos acidentais, aumentando a segurança em medições de alta tensão.

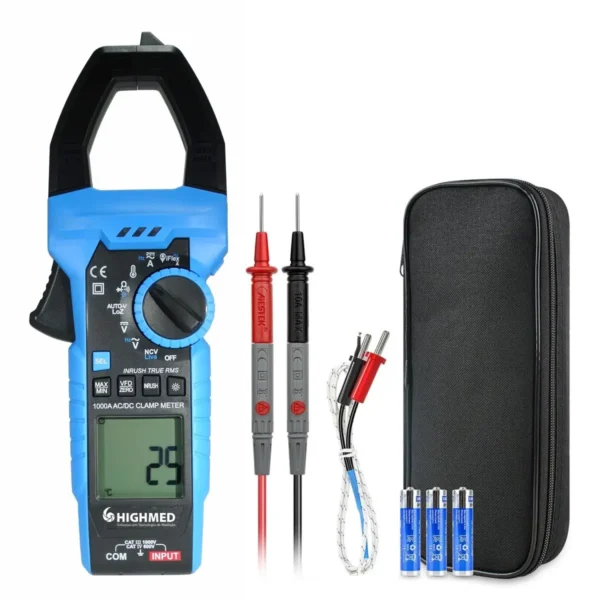

Acessórios Inclusos:
– Cabos de Teste: Par de cabos de teste (vermelho e preto) para medições de tensão e resistência.
– Sonda Termopar (Tipo K): Para medição de temperatura, expandindo a utilidade do aparelho em diagnósticos térmicos.
– Bolsa de Transporte: Bolsa protetora para facilitar o armazenamento e transporte seguro do alicate e seus acessórios.
– Manual do Usuário: Instruções detalhadas para o uso e manutenção do dispositivo, garantindo que o operador possa explorar todas as funcionalidades com segurança.
