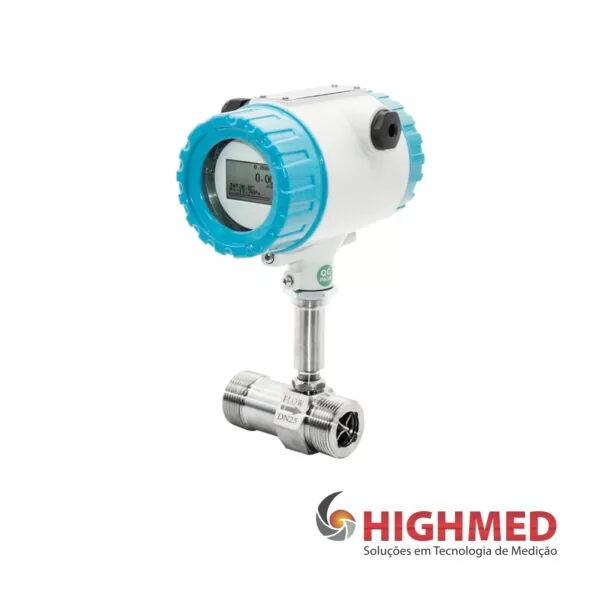

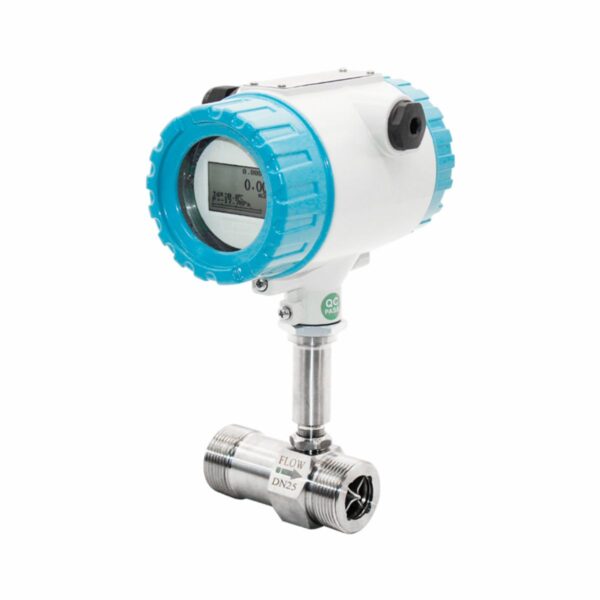

HM-DN25 – MEDIDOR DE VAZÃO TIPO TURBINA

O Medidor de vazão tipo turbina da Highmed consiste em uma turbina com sensor, tecnologias de ponta que é um ideal para sua medição de vazão. O medidor de vazão é caracterizada pela estrutura simples, a alta precisão e de fácil instalação e reparação. O produto pode ser usado em uma ampla variedade de indústrias, incluindo a indústria petrolífera, indústria química, metalurgia, abastecimento de água, fabricação de papel, a proteção do ambiente e da indústria alimentar, entre outras.

SOLICITAR COTAÇÃO

Nosso equipamento pode ser fabricado conforme a necessidade do processo, podendo alterar material do corpo do equipamento, conexões, sinais de comunicação, display remoto ou local.
O Medidor de vazão é usado para vazões instantâneas e acumulativas com princípio de funcionamento relativamente simples.
Conforme o fluido flui através do medidor tipo turbina, ele colide com as lâminas que estão livres para girar em torno de um eixo ao longo da linha central do alojamento da turbina.
A velocidade angular (rotacional) do rotor da turbina é diretamente proporcional à velocidade do fluido que flui através da turbina.
A saída resultante é obtida por um ou mais coletores elétricos montados no corpo do medidor de vazão.

Especificações Técnicas

  • Tamanho e conexão de processo

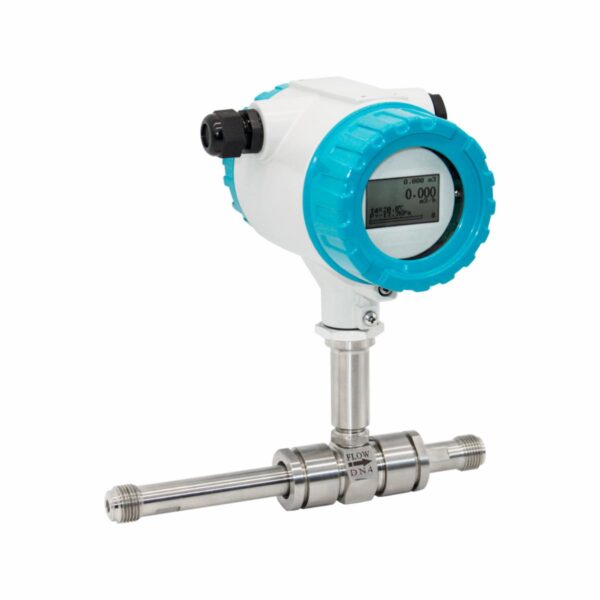

  • Conexão Rosca: Dn4, 6, 10, 15, 20, 32, 40, 50, 65, 80, 100
  • Conexão Flange: Dn15, 20, 32, 40, 50, 65, 80, 100, 125, 200

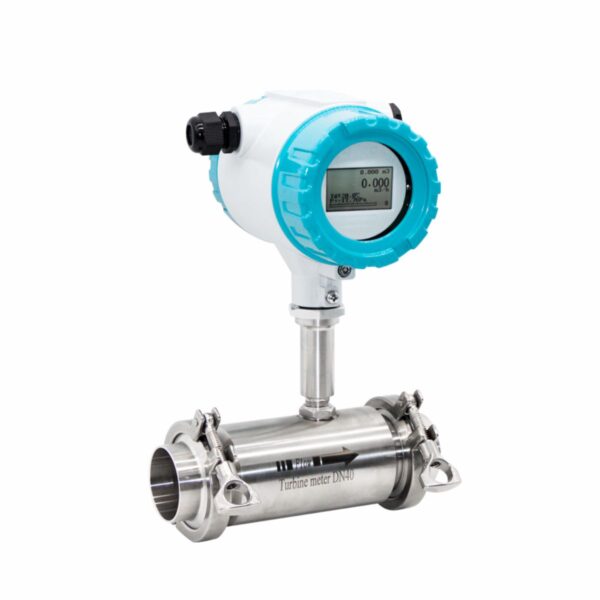

  • Conexão TC: Dn4, 6, 10, 15, 20, 32, 40, 50, 65, 80, 100
  • Precisão: ± 0,5%
  • Material do Sensor: SS304, SS316L (OPCIONAL)
  • Condições ambientais
  • Temperatura média: -20 °C ~ + 150 °C
  • Pressão atmosférica: 86Kpa ~ 106Kpa
  • Temperatura ambiente: -20 °C ~ + 60 °C
  • Umidade relativa: 5% ~ 90%
  • Saída de Sinal: Pulso, 4- 20 mA, Relé (OPCIONAL)
  • Comunicação digital: RS485, MODBUS; HART (OPCIONAL)
  • Fonte de energia: Bateria de lítio 24 Vcc / 3,6 V (OPCIONAL)
  • Entrada de Cabo: M20 * 1,5; 1/2″ NPT
  • Classe à prova de explosão: Ex d IIC T6 Gb
  • Grau de proteção e Display: IP65; IP67 (OPCIONAL)

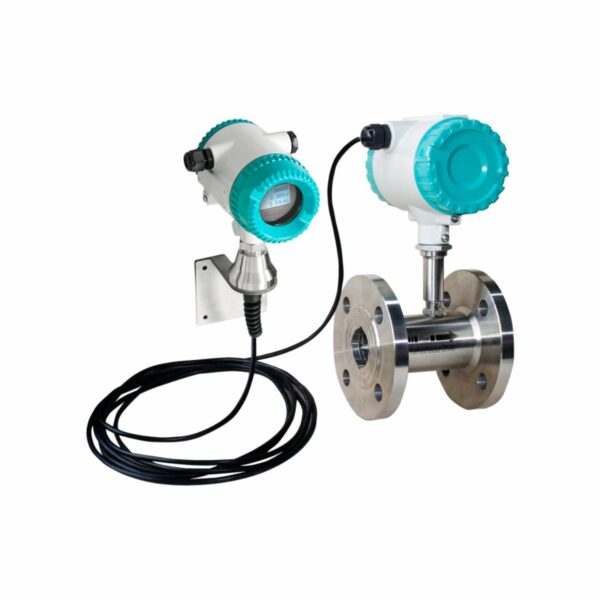

  • Local ou remoto (Até 100 m)
  • Alimentação: 24vD
  • Medição: Acumulativa e instantânea
  • Unidades de medida pré-configuradas: M³/h, L/S, L/H, M³/S
  • Tipo de conexão: ROSCA
  • Vazão: 0,6 – 6 m³/h
