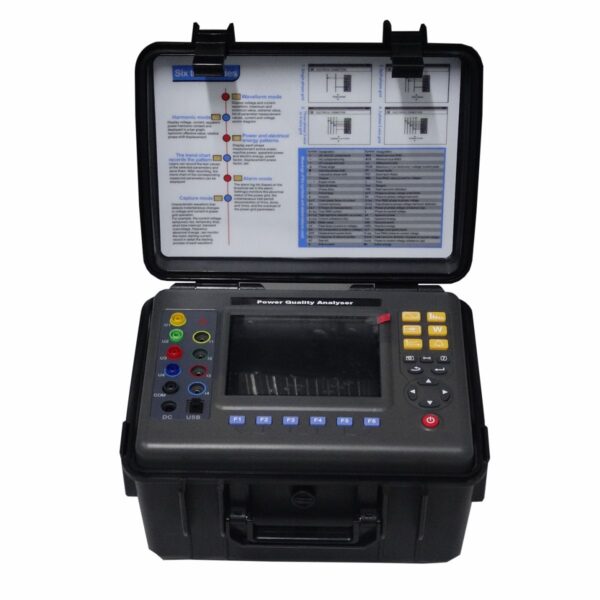

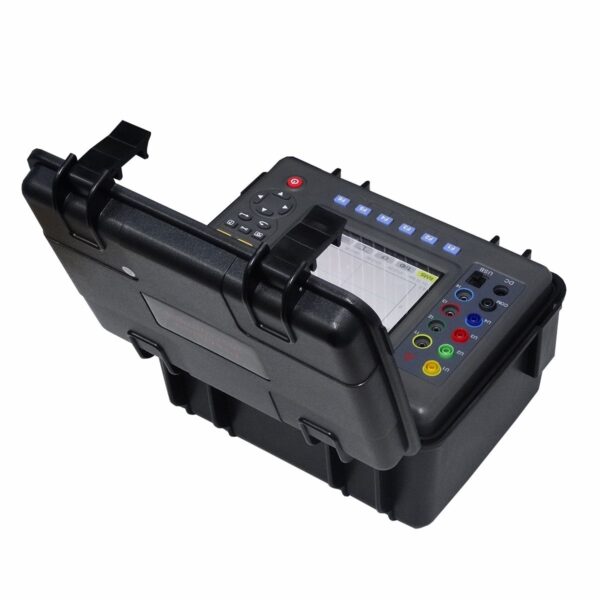

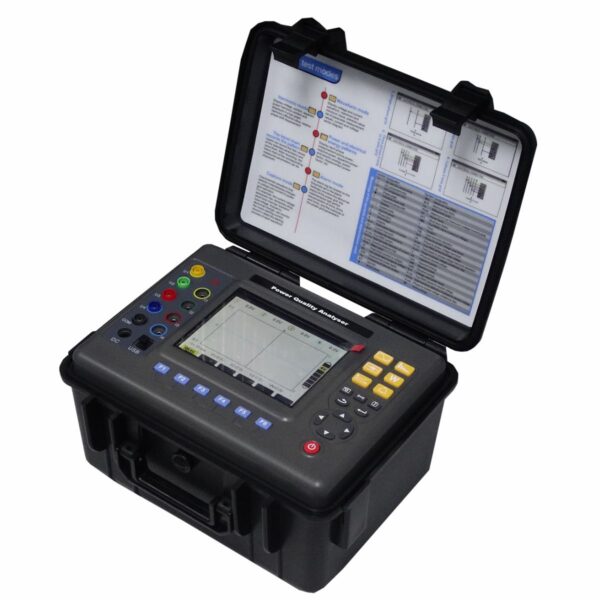

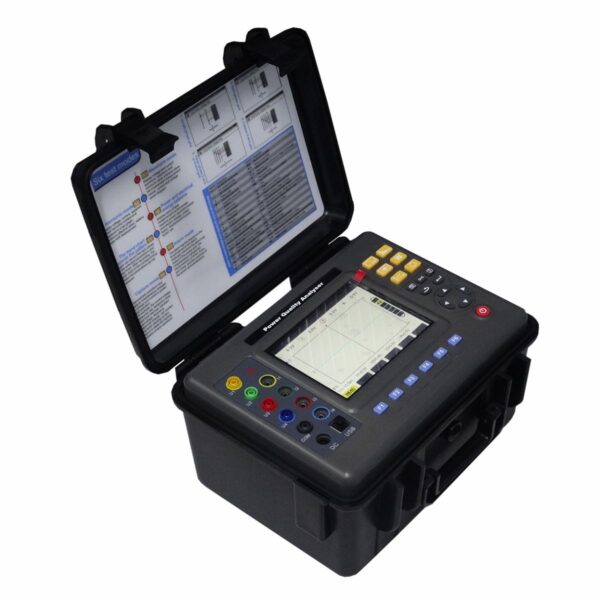

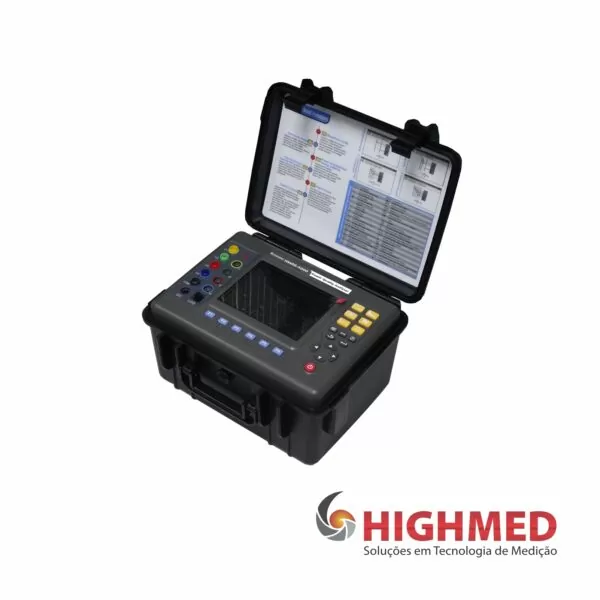

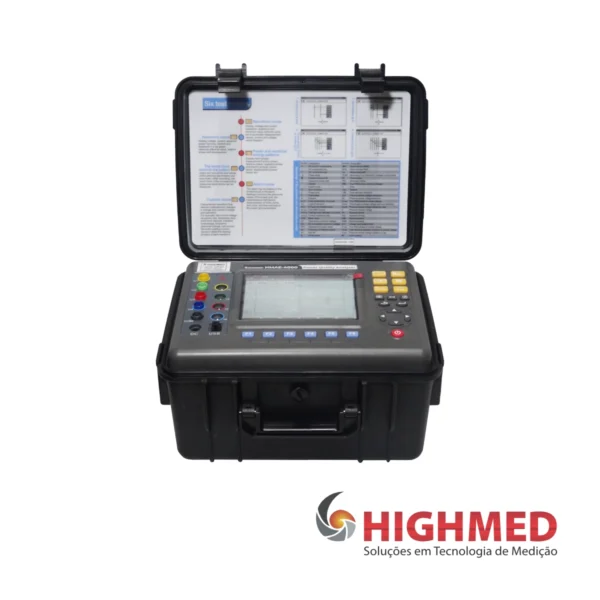

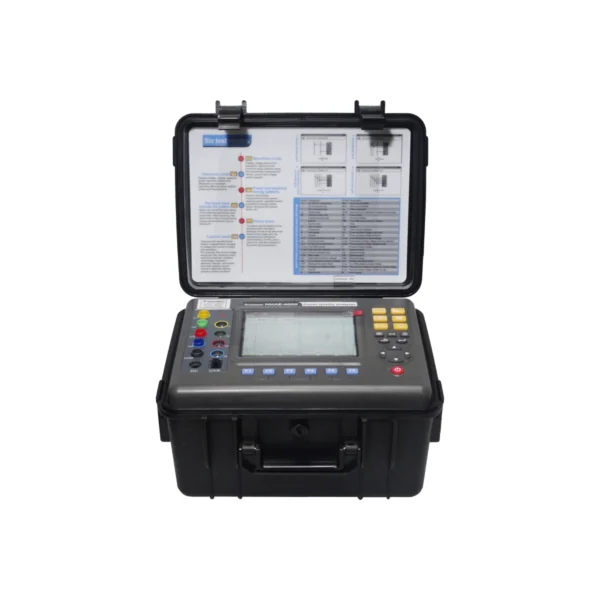

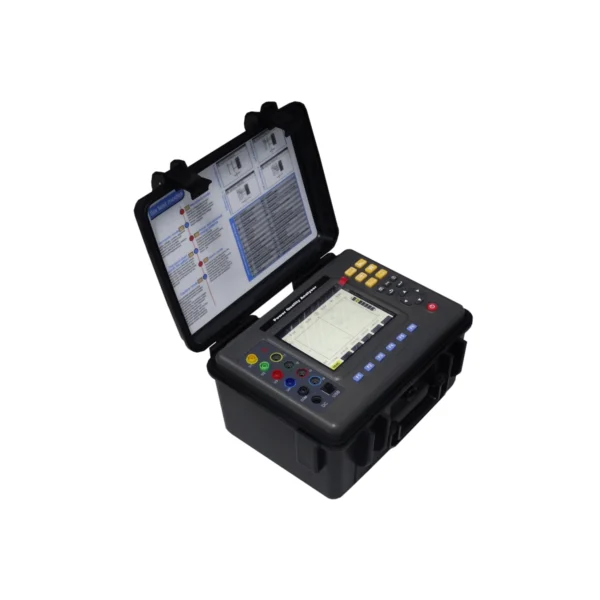

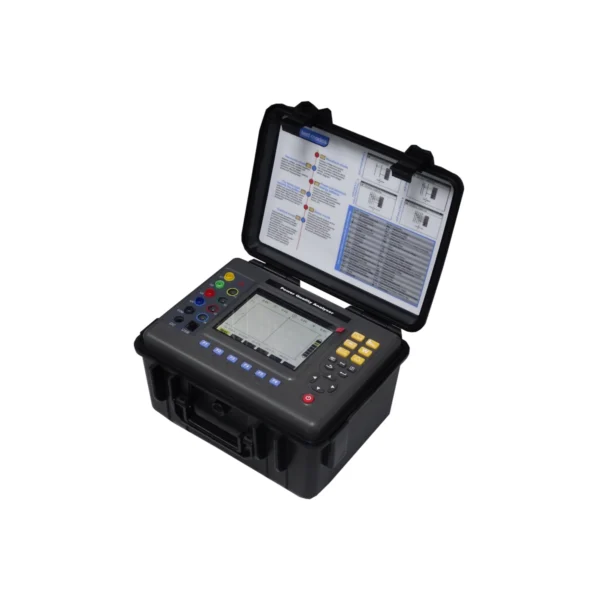

ANALISADOR DE QUALIDADE DE ENERGIA – HMAE-4000

O analisador de qualidade de energia HMAE-4000 é um instrumento de teste abrangente, trifásico, multifuncional, inteligente e de operação homem-máquina simplificada, especialmente desenvolvido por nossa empresa para testes de campo. Ele se destaca por sua facilidade de uso, tela LCD colorida de grande tamanho e alta resolução, interface de operação bilíngue em chinês e inglês, e estrutura tipo caixa, entre outras características.

O HMAE-4000 pode medir quatro correntes (trifásica ABC e neutro) e quatro tensões (trifásica ABC e neutro-terra), além de registrar o valor de pico da corrente e da tensão, os valores máximos e mínimos em um período, e o equilíbrio da tensão trifásica. Ele também monitora oscilações de tensão de curto prazo, fator K do transformador, potência ativa, potência reativa, potência aparente, fator de potência, fator de potência de deslocamento, energia ativa, energia reativa, energia aparente, proporção harmônica e distorção harmônica total.

O dispositivo exibe, em tempo real, a forma de onda da corrente e da tensão, o diagrama fatorial e o gráfico de barras da proporção harmônica. Ele captura dinamicamente alterações instantâneas de tensão e corrente, monitora a corrente de partida, acompanha diversos parâmetros de potência, gera listas de alarmes, registra dados de teste por longos períodos e cria funções de curva de tendência, como gráficos.

Especificações gerais

• Fonte de alimentação: Bateria de lítio recarregável de 9,6 V, carregador externo.
• Indicador do nível da bateria: símbolo da bateria, grades e 5 grades para exibir a energia. Quando a energia da bateria estiver muito baixa, ele será desligado automaticamente após 1 minuto.
• Potência de consumo: O consumo de corrente é de 490 mA, e a bateria funciona continuamente por 10 horas.
• Modo de exibição: Tela colorida LCD, 640 pontos × 480 pontos, 5,6 polegadas, área de exibição 116 mm × 88 mm.
• Tamanho do instrumento: comprimento, largura e espessura: 277,2 mm × 227,5 mm × 153 mm.
• Tamanho da mandíbula: FR008, pinça de corrente pequena e pontiaguda: 7,5 mm × 13 mm (seleção de modelo); FR020, pinça de corrente de boca redonda: 20 mm × 20 mm (seleção de tipo); pinça de corrente de boca redonda FR050: 50 mm × 50 mm (seleção de modelo).
• Número de canais: tensão de 4 vias, corrente de 4 vias.
• Tensão da linha: 1,0 V～2000 V.
• Tensão de fase: 1,0 V～1000 V.
• Atual: FR008 Grampo de corrente 10 mA ～ 10,0 A; FR020 Grampo de corrente 0,10 A ～ 100 A; FR050 Grampo de corrente 1,0 A ～ 1000 A.
  Bobina Rogowski 10A～6000A, transformador opcional, corrente de entrada da porta do instrumento 1 mA ~ 500 mA.
• Frequência: 40 Hz～70 Hz.
• Eletricidade, parâmetros: W, VA, var, PF, DPF, cosφ, tanφ.
• Energia elétrica, parâmetros: Wh, varh, Vah.
• Harmônico: Sim, de 0 a 50 vezes.
• Harmônico total de distorção: Sim, de 0 a 50 vezes, em cada fase.
• Corrente inicial modo: Sim, 100 segundos.
• Trifásico desequilíbrio: Ter.
• Registro: 300 dias (registre 20 parâmetros ao mesmo tempo, registre 1 ponto a cada 5 segundos).
• Mínimo&Valor máximo do registro: Sim, os valores máximo e mínimo em um período podem ser medidos.
• Alarme: 40 tipos diferentes de opções de parâmetros, 12800 grupos de registros de alarmes.
• Pico: Ter.
• Diagrama de fasores: tela automática.
• Captura de tela: capacidade 60.
• Idioma do menu: chinês, inglês.
• Comunicação Interface: USB.
• Desligamento automático: Em outros modos de teste, se não houver nenhuma operação de tecla em 15 minutos, ele será desligado automaticamente após 1 minuto.
• Função de luz de fundo: Sim, adequado para locais escuros e uso noturno.

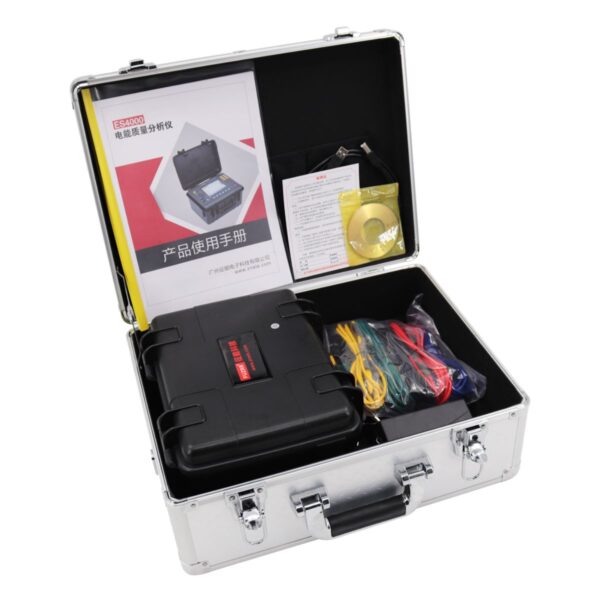

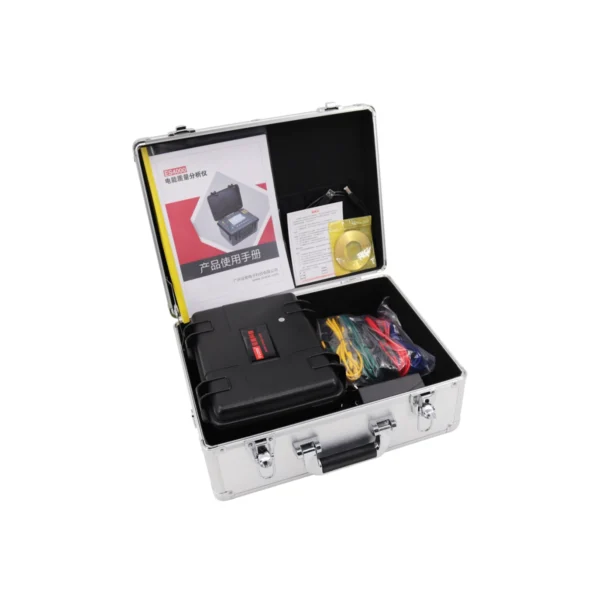

• Qualidade do instrumento: Alojamento: 2,41 kg (com bateria); Pinça de corrente pequena pontiaguda FR008: 168 g × 4; Pinça de corrente de boca redonda FR020: 252 g × 4; Pinça de corrente de boca redonda FR050: 463 g × 4; Integrador de bobina Rogowski FR300R: 280 g × 4; Cabo de teste e adaptador de energia: 800 g; Massa total: cerca de 10,8 kg (incluindo a embalagem).
• Cabo de teste de tensão, comprimento: 3 m.
• Grampo de corrente, comprimento do fio: 2 m.
• Temperatura de trabalho e umidade: -10℃～40℃; abaixo de 80% Rh.
• Temperatura de armazenamento e umidade: -10℃～60℃; abaixo de 70% Rh.
• Resistência de entrada: impedância de entrada da tensão de teste: 1 MΩ.
• Resistência à pressão: suporta tensão CA de onda senoidal de 3700 V/50 Hz entre o circuito do instrumento e o gabinete por 1 minuto.
• Isolamento: entre a linha do instrumento e o invólucro da bainha ≥ 10 MΩ.
• Estrutura: isolamento duplo com revestimento isolante antivibração.
• Adequado para normas de segurança: IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Grau de Poluição 2.
