ANALISADOR PORTATIL DE ENERGIA COM ESCALA DE 30A A 3000A – HMAE-600

O Analisador de Energia HMAE-600 é uma ferramenta essencial para profissionais da área elétrica que necessitam de uma análise precisa e completa da qualidade da energia elétrica. Ideal para técnicos especializados e eletricistas, o HMAE-600 é utilizado em uma variedade de estabelecimentos, incluindo residências, comércios, indústrias, escolas e hospitais. Seu design robusto e compacto facilita o trabalho em diferentes ambientes, proporcionando mobilidade e eficiência.

Principais Características

• Análise Abrangente: Mede parâmetros fundamentais da energia elétrica, incluindo tensão, corrente, fator de potência e distorção harmônica.
• Monitoramento de Eventos: Capta eventos de tensão e gera relatórios precisos, registrando e armazenando dados por longos períodos.
• Detecção de Falhas: Identifica falhas potenciais que podem afetar o fornecimento de energia, permitindo ajustes e correções.
• Normas Atendidas: Conformidade com as normas IEC 61000-4-7 e IEC 61000-4-15.
• Portabilidade e Robustez: Equipamento portátil com design resistente a condições adversas, ideal para uso em campo.

Aplicações Típicas

• Análises e Medições de Energia: Monitoramento detalhado de parâmetros elétricos para garantir a qualidade do fornecimento de energia.
• Eficiência Energética: Estudos e avaliações para otimização do uso de energia e redução de custos.
• Resolução de Problemas: Identificação e correção de distúrbios e falhas na rede elétrica.
• Compliance: Atendimento às exigências da resolução 505 da ANEEL e uso por concessionárias de energia.

Especificações Técnicas
Grandezas medidas/registradas

• • Tensão por fase e média (V).
  • Corrente por fase e média (A).
  • Fator de potência por fase e médio.
  • Consumo ativo e reativo trifásico.
  • Potência Ativa, Reativa e Aparente Instantânea (W, VAR, VA).
  • Frequência da fase 1 (Hz).
  • THD de Tensão e Corrente (%).
  • Harmônicas de Tensão e Corrente (até 41.ª ordem).

Precisão

• • Tensão: ± 0,5%.
  • Corrente: ± 0,5% a ± 1% do sensor de corrente.
  • Frequência: ± 0,01.
  • Potências: ± 1% ± 1% do sensor de corrente.
  • Fator de Potência: ± 0,5% ± 1% do sensor de corrente.

Características Elétricas

• • Alimentação AC: 70 a 300 Vac.
  • Alimentação DC: Sob consulta.
  • Consumo: 10 VA.
  • Frequência: 50 ou 60 Hz.
  • Indicação de Sequência de Fase: Sim.
  • Medição de Corrente: 10, 20, 200 (opcional) com alicate rígido e 30 a 3000 A com sensor flexível.
  • Medição de Tensão: 50 a 500 Vac.

Características Mecânicas

• • Dimensões (AxLxP): 284 × 207 × 120 mm.
  • Display: 4 linhas × 20 colunas (80 caracteres) com back-light.
  • Grau de Proteção: IP 659.
  • Material: Termoplástico com alta resistência mecânica, antichama e proteção UV.
  • Peso: 1,8 kg aproximadamente.

Comunicação

• • Número de portas: 1 (Virtual Serial Port).
  • Padrão elétrico: RS-232, USB ou cabo ótico.
  • Protocolo: MODBUS-RTU.
  • Velocidade: 9.6 / 19.2 / 38.4.

Parâmetros Programáveis

• • Primário e Secundário: do TP e TC.
  • Números de elementos: 2 ou 3.
  • Intervalo de registros: 0,25 a 3.600.
  • Tipo de memória: Linear/Circular.
  • Relógio: Data/Horário.
  • Taxa de atualização do display: Sim.
  • Parâmetros da ANEEL: Sim.
  • Endereço de rede: Sim.

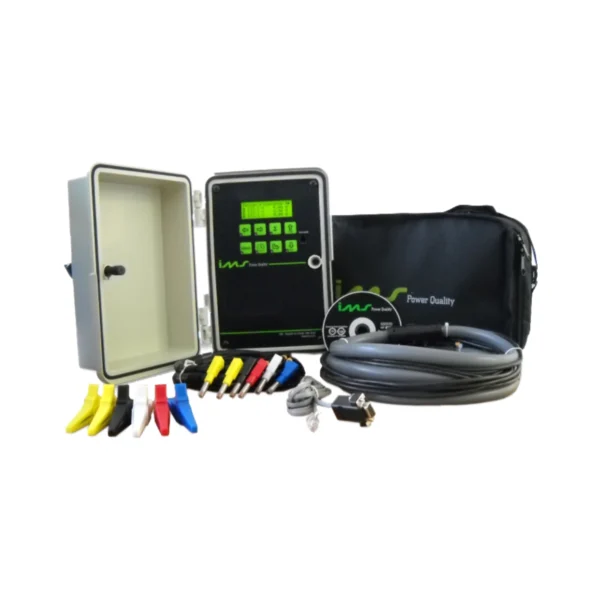

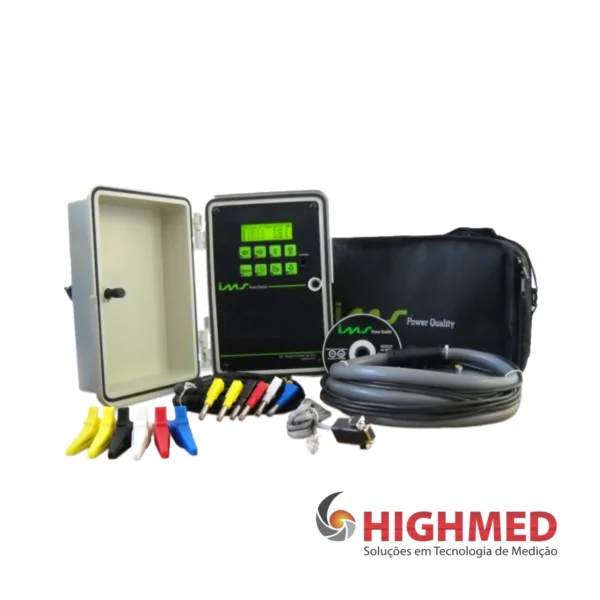

Itens Incluídos

• Garras jacaré para medição de tensão.
• Sensor de medição de corrente.
• Cabo de guia rápido de instalação e operação.
• Comunicação com computador (serial DB9).
• Bolsa para transporte.
• Software ANALISADOR HMAE-600.

Acessórios Opcionais

• PowerNET A-030: Conversor RS 232 / USB.
• Adaptador de TC’s: Adapta qualquer TC “xxx / 5A” para medições de correntes.
• Software PowerNETWEB.
