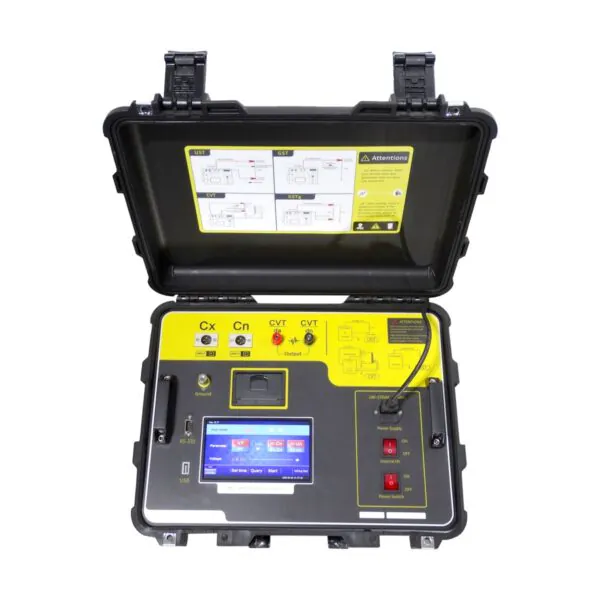

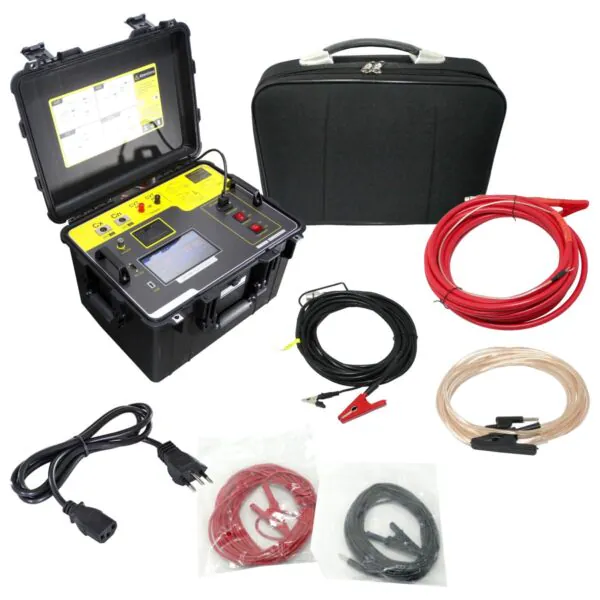

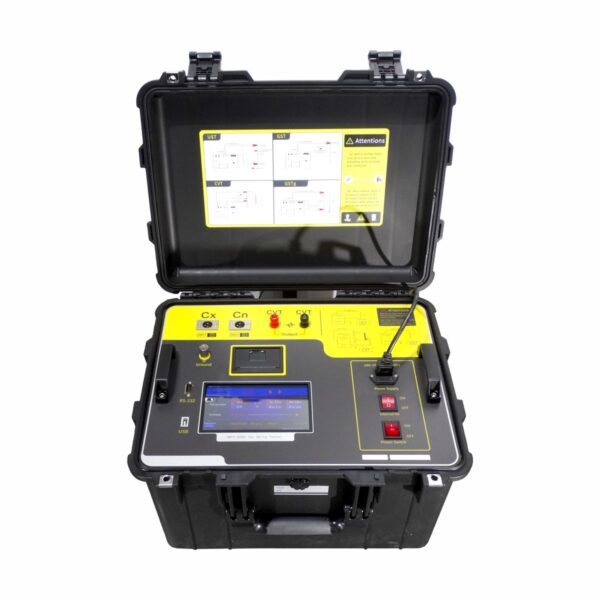

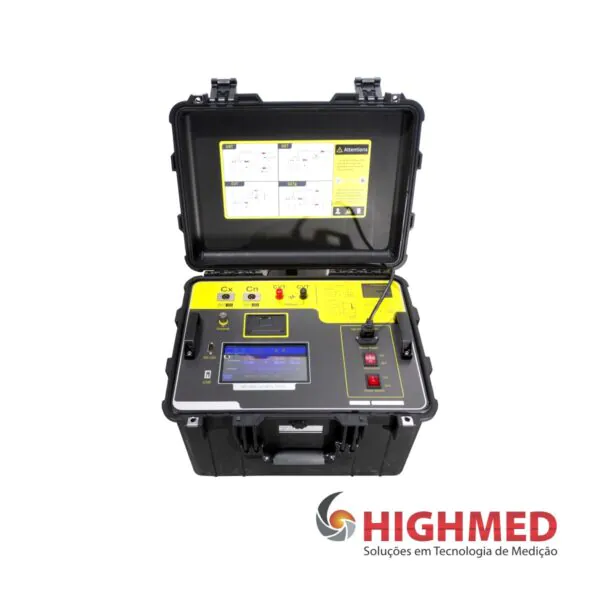

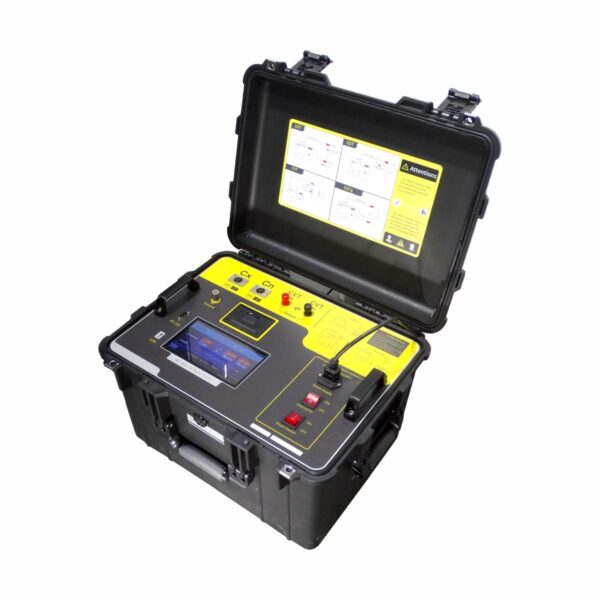

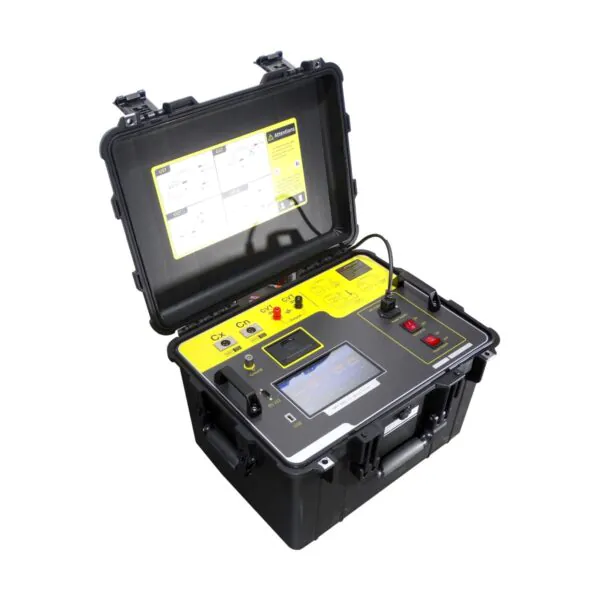

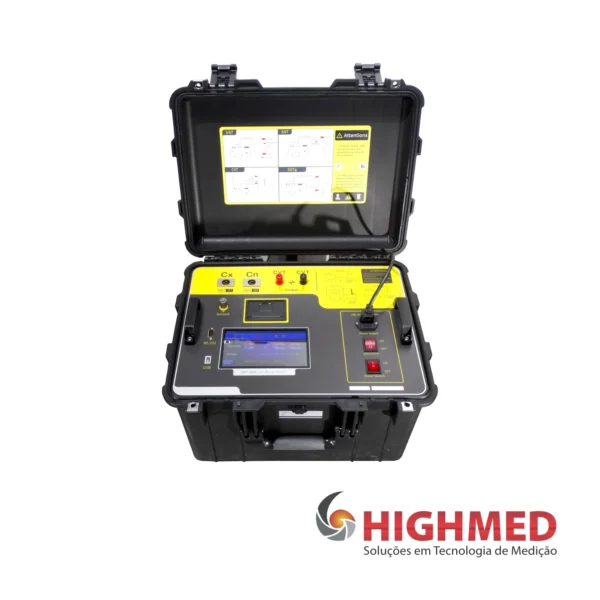

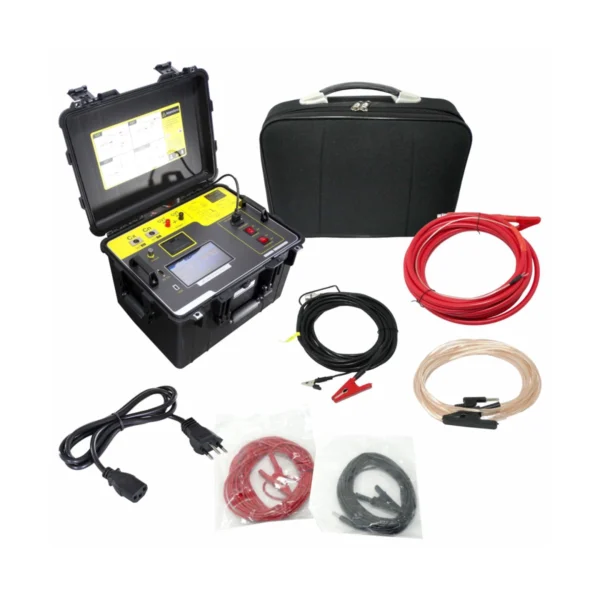

HMFP-12 – FATOR DE POTENCIA 12KV
O testador de capacitância e fator de potência é usado para medir o fator de dissipação (PF) de materiais isolantes em locais com interferência intensa, como usinas elétricas ou subestações.
Também pode ser usado em laboratórios para medições de capacitância e dissipação de alta precisão. O testador é uma unidade tudo-em-um que inclui ponte digital de precisão, unidade de alimentação, capacitor de referência interno (CN), transformador de reforço e outros circuitos eletrônicos.
Possui uma tela sensível ao toque colorida HD de 7 polegadas (aprox. 18 cm), fácil de usar. Ao ser iniciado, ele roda automaticamente. Todos os resultados dos testes podem ser armazenados e impressos automaticamente pela impressora incorporada. O software para PC pode controlar a operação do instrumento e gerar relatórios de teste automaticamente em formato Excel.
Especificações técnicas
– Precisão: Cx: ±（leitura×1%+1pF）
– tgδ: ±（leitura×1%+0,00040）
– Anti-interferência: Anti-interferência de frequência variável
Faixa de capacitância
– Alta tensão interna: 3pF～60000pF/12kV 60pF～1μF/0,5Kv
– Alta tensão externa: 3pF ～ 1,5 μF/10 kV 60pF ～ 30μF/0,5 kV
– Resolução: Máximo 0,001pF, 4 valores válidos.
– Intervalo tgδ ( intervalo Tan delta )
– Ilimitado, resolução de 0,001%, identificação automática de capacitância, indutância e resistência de três artigos testados.
– Faixa de corrente de teste: 10μA ～ 5A
Alta tensão interna
– Faixa de tensão definida: 0,5 ～ 12 kV
– Corrente máxima de saída: 200mA
– Método Buck-bust: regulação contínua e sem degraus
– Frequência de teste: frequência inteira de 45~65Hz
– Frequência variável dupla automática de 49/51 Hz, 45/55 Hz
– Precisão de frequência: ±0,01Hz
Alta Tensão Externa
– A corrente máxima de teste é 5A / 40~70Hz na conexão direta
– A corrente máxima de teste durante a fiação reversa é de 10 kV / 5 A / 40 ~ 70 Hz
– Saída de baixa tensão autoexcitante CVT
– Tensão de saída 3～50V,
– Corrente de saída 3～30A
– Medição da duração
– Cerca de 30s, dependendo do método de medição
– Alimentação: 180 V ～ 270 VCA, 60Hz ± 1%
– Interface de computador: RS232 padrão
– Impressora: mini impressora térmica
– Dimensão geral: 460×360×350 mm
– Peso: 10 kg
