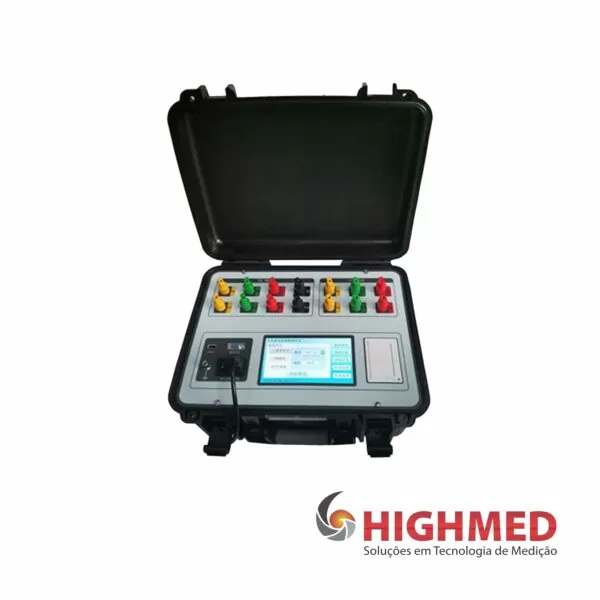

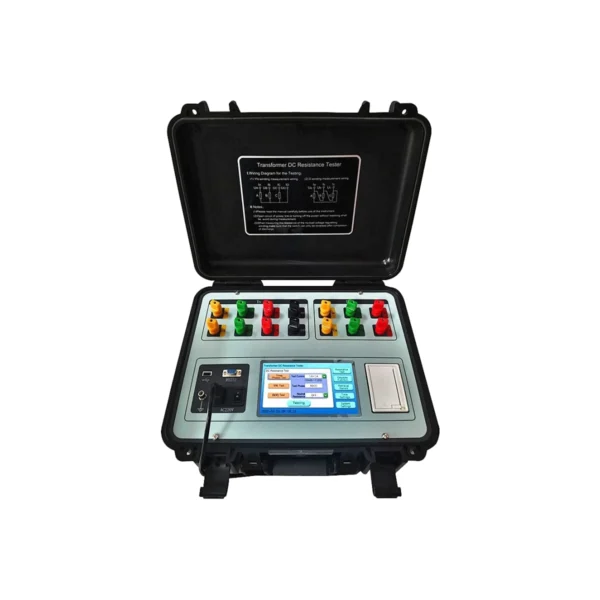

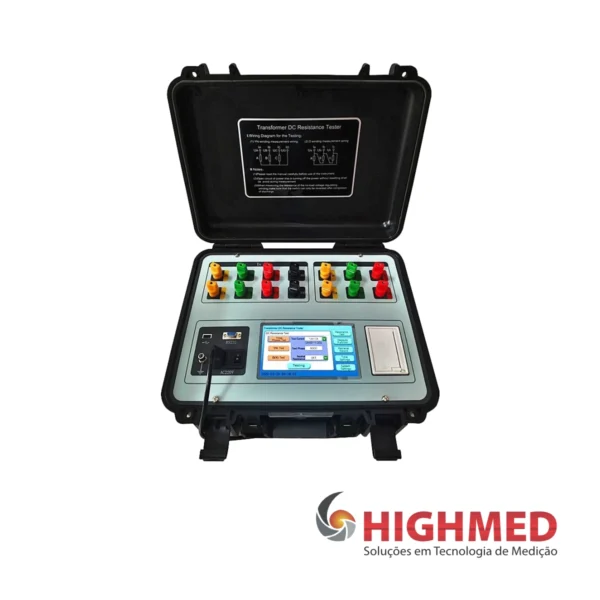

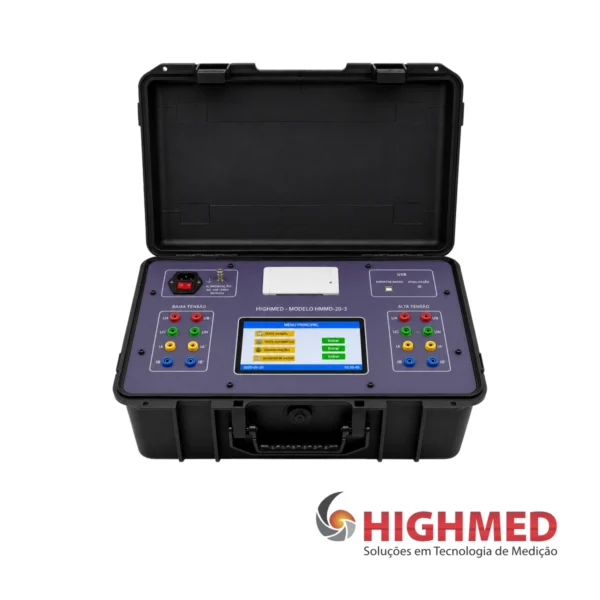

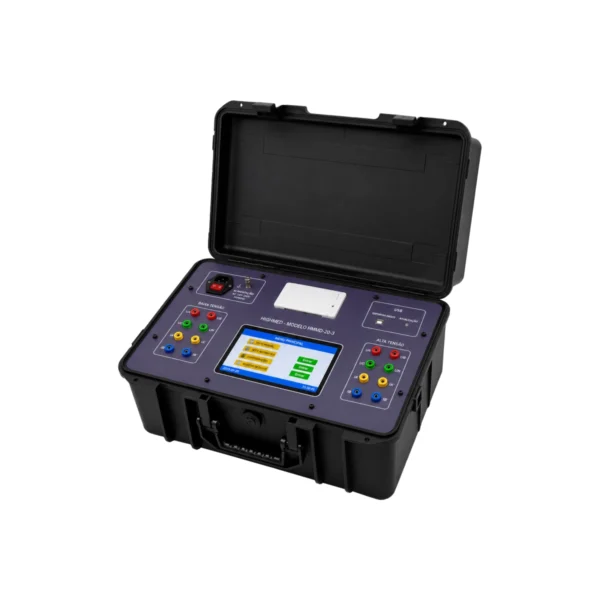

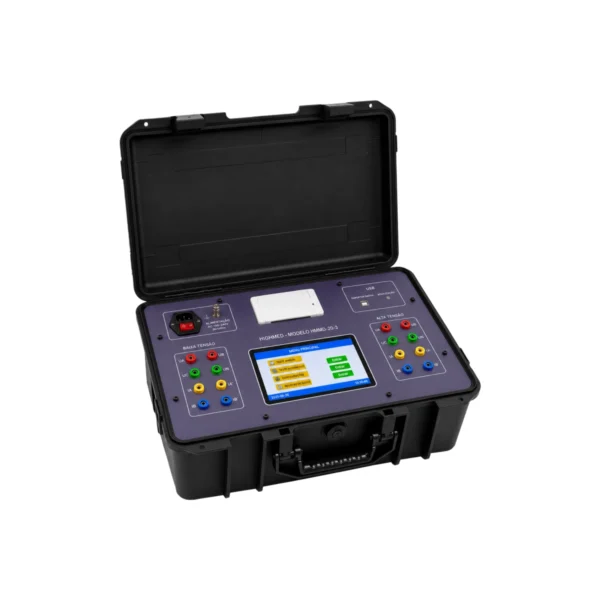

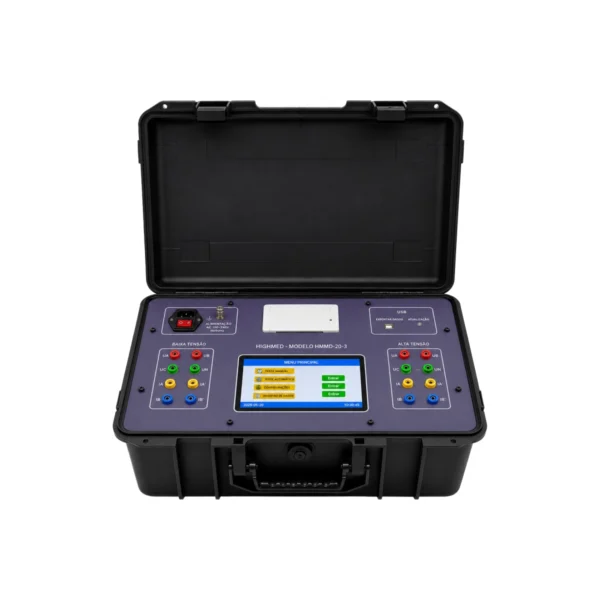

HMMD-20-3 – MICROHMIMETRO DE 20A TRIFASICO

O testador de resistência CC do transformador é um item de teste obrigatório para o teste de fábrica de produtos semiacabados e produtos acabados, teste de instalação e entrega e teste
preventivo do departamento de energia no setor de fabricação de transformadores. Ele pode ser usado para detectar com eficácia os defeitos na seleção inadequada de materiais, solda solta e
peças de conexão, fios faltantes e fios quebrados da bobina do transformador, bem como os perigos ocultos da operação. Para atender aos requisitos de medição rápida da resistência CC do
transformador, foi desenvolvido em nossa empresa um testador rápido de resistência CC de transformador de potência em larga escala integrado com a função de teste simultâneo trifásico,
a função de aumento magnético e a função de desmagnetização em um único corpo.

O testador de resistência CC do transformador é um item de teste obrigatório para o teste de fábrica de produtos semiacabados e produtos acabados, teste de instalação e entrega e teste
preventivo do departamento de energia no setor de fabricação de transformadores. Ele pode ser usado para detectar com eficácia os defeitos na seleção inadequada de materiais, solda solta e
peças de conexão, fios faltantes e fios quebrados da bobina do transformador, bem como os perigos ocultos da operação. Para atender aos requisitos de medição rápida da resistência CC do
transformador, foi desenvolvido em nossa empresa um testador rápido de resistência CC de transformador de potência em larga escala integrado com a função de teste simultâneo trifásico,
a função de aumento magnético e a função de desmagnetização em um único corpo.
O testador tem as funções de ligação simultânea trifásica, amostragem independente de corrente e tensão, medição e exibição simultâneas da resistência trifásica e da taxa de desequilíbrio
trifásico, de modo a reduzir bastante o período de teste da resistência CC do transformador e resolver os problemas de consumo de longo tempo para a medição da resistência CC de cada
enrolamento de derivação em transformadores de potência.

Características do HMMD-20-3
• O testador pode selecionar o valor de corrente de saída correspondente conforme os produtos de teste e é adequado principalmente para medir a resistência CC indutiva em
transformadores;
• Em transformadores grandes com um núcleo de cinco pernas e enrolamentos de baixa tensão conectados em delta, o testador pode ser usado para o teste no modo de excitação em série HV e LV. O circuito de aumento magnético dos enrolamentos pode ser conectado automaticamente no testador para testar com rapidez e precisão a resistência CC dos enrolamentos de baixa tensão;
• O testador tem uma função de teste de três fases para medir a resistência CC trifásica dos enrolamentos conectados em estrela de forma síncrona e calcular a taxa de desequilíbrio trifásico automaticamente, de modo a reduzir bastante o período de medição e melhorar a eficiência do teste. Sua função de teste fase a fase também pode ser usada para teste fase a fase em transformadores com conexões YN e D (Y);
• O testador tem um circuito de proteção completo e alarme sonoro de descarga, para informar a indicação clara de descarga e reduzir a operação incorreta;
• O testador é equipado com uma tela colorida sensível ao toque de 7 polegadas (aprox. 18 cm) para exibir os dados de teste claramente em tempo real;
• O testador tem interfaces de operação em chinês e inglês, que podem ser configuradas conforme os requisitos do usuário;
• O testador é equipado com uma porta de comunicação RS232, para transmitir os dados de teste para o plano de fundo, com o software de controle no computador host;
• O testador é equipado com uma porta USB para transferir dados de teste.
• O testador tem um calendário e um relógio integrados, bem como funções de salvamento (salvar 100 grupos de dados), revisão e impressão de dados de teste;
• O testador tem configurações de parâmetros mais completas, incluindo enrolamentos de teste, posições de tapping, fases de teste, temperatura da amostra testada, temperatura de conversão e outros dos transformadores;
• O testador é equipado com uma caixa de plástico industrial que garante sua boa portabilidade e melhora sua vida útil.

Especificações Técnicas
Corrente de saída:
– Teste Trifásico: 10A+10A; 5A+5A; 1A+1A;
– Teste monofásico: 20A; 10A; 5A; 1A; 200mA;

Faixa de medição:
– Teste trifásico: 10A+10A: 1mΩ~0,6Ω;5A+5A: 2mΩ~1,2Ω; 1A+1
– Teste monofásico:
– 20A: 0,5mΩ~1Ω;
– 10A: 1mΩ~2Ω;
– 5A: 2mΩ~4Ω;
– 1A: 10mΩ~20Ω;
– 200mA: 100mΩ~100Ω;
– Precisão: ±(0,2%+2 dígitos);
– Resolução mínima: 0,1μΩ
– Temperatura operacional: -10~40℃;
– Umidade ambiente: ≤80%RH, sem condensação;
– Fonte de alimentação: AC220V±10%, 50Hz±1Hz;
– Dimensões: 428 x 350 x 230mm
– Peso: 10,2Kg

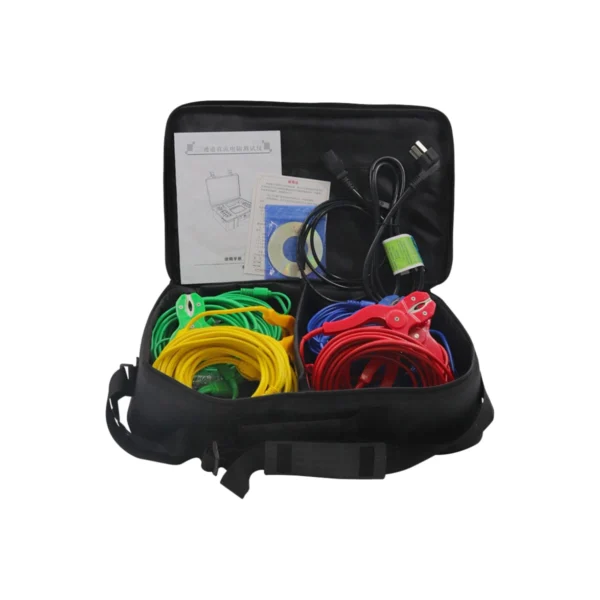

Itens Inclusos
– Manual de instruções
– Cabos de teste
– Cabo AC
– Estojo para transporte.
