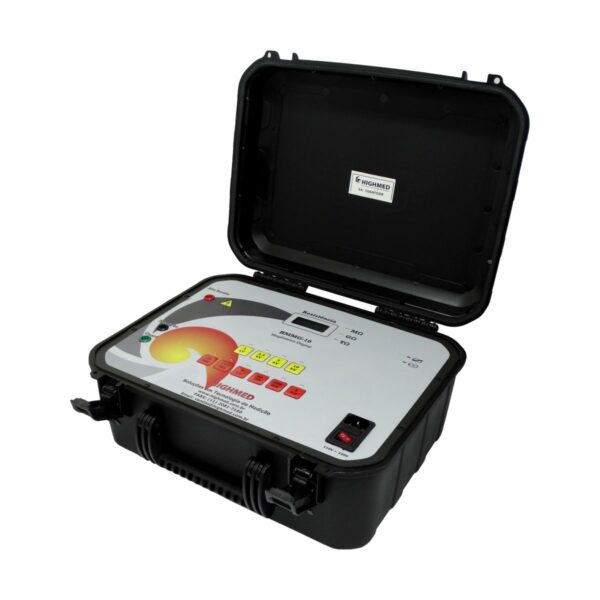

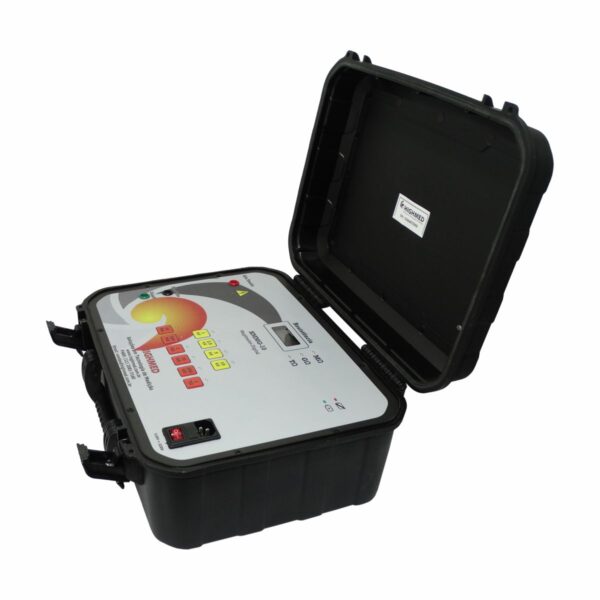

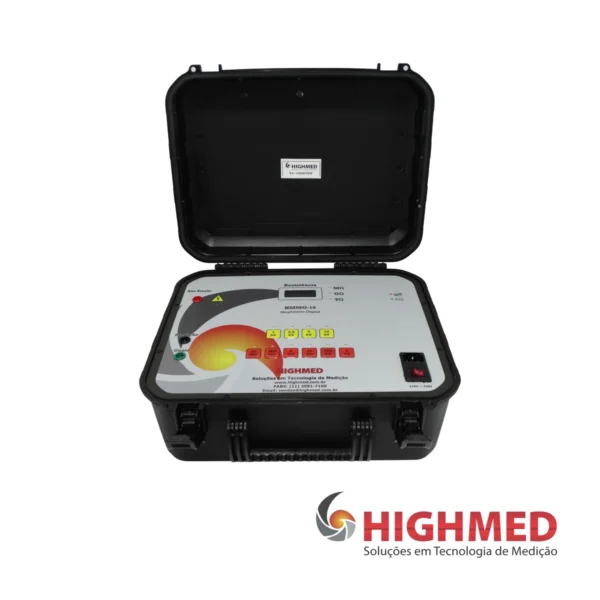

HMMG-10 – MEGÔHMETRO DIGITAL DE 10KV
Os megôhmetros digitais da linha Highmed são os equipamentos mais avançados do mercado nacional.
Completos e sofisticados utilizam uma tecnologia de ponta, tonando todas as medições confiáveis, seguras e precisas. Todos os modelos possuem excelentes resistências de isolação de podem chegar em até 2TΩ com 4 tensões de prova pré-selecionadas.
O princípio de funcionamento de um megôhmetro consiste em geração e aplicação de uma tensão que pode variar de 500 até 20.000 V (20KV) em um equipamento, fazendo então a leitura do fluxo de corrente entre duas partes do equipamento (ex: a carcaça de um motor e seu bobinado, o tempo para medir um motor é de 15 segundos, com esse tempo podemos verificar índice de polarização e absorção).
Os megôhmetros digitais da linha Highmed são os equipamentos mais avançados do mercado nacional.
Completos e sofisticados utilizam uma tecnologia de ponta, tonando todas as medições confiáveis, seguras e precisas. Todos os modelos possuem excelentes resistências de isolação de podem chegar em até 2TΩ com 4 tensões de prova pré-selecionadas.
O princípio de funcionamento de um megôhmetro consiste em geração e aplicação de uma tensão que pode variar de 500 até 20.000 V (20KV) em um equipamento, fazendo então a leitura do fluxo de corrente entre duas partes do equipamento (ex: a carcaça de um motor e seu bobinado, o tempo para medir um motor é de 15 segundos, com esse tempo podemos verificar índice de polarização e absorção).
Mede valores elevados de resistências elétricas onde o ohmímetro não consegue medir. Ao contrário do multímetro com escala de ohmímetro que utiliza apenas uma pilha de 9V, o megôhmetro produz uma alta tensão para vencer a grande resistência do componente e determinar pela corrente produzida o quanto vale a resistência do componente medido. O megôhmetro é muito usado para determinar a isolação de motores e transformadores.
Criado para os melhores profissionais
Este instrumento foi desenvolvido para realizar testes de isolação, identificando a integridade dos enrolamentos ou cabos em motores de transformadores, mecanismos de distribuição e
instalações elétricas. O aparelho consegue indicar possíveis pontos de fuga de corrente elétrica.
- Características técnicas
- Microprocessados
- Circuito ultra rápido de sobrecorrente que impede a destruição do objeto de teste
- Medição de resistências de até 2 TΩ
- Resolução mínima de 0,001 e máxima de 0,1
- Exatidão básica das tensões de teste ± 3% da leitura para leituras até 10GΩ
- Exatidão básica do megôhmetro
± 03% da leitura para R < 100 MΩ.
± 05% da leitura para R entre 100 MΩ e 10 GΩ.
± 10% da leitura para R entre 10 GΩ e 100 GΩ.
± 20% da leitura para R > 100 GΩ. - Fusível de proteção 1A contra descargas elétricas
- Filtros para eliminação de frequência de rede e harmônicas
- Bateria recarregável de Lítio
- Indicador de bateria de fraca
- Indicador de bateria em carga
- 16 leds indicativos para auxiliar
- Segurança: Conforme com IEC 61010-1.
- Compatibilidade eletromagnética (E.M.C.): Conforme com IEC 61326-1.
- Imunidade às radiações eletromagnéticas: conforme com IEC 61000-4-3.
- Imunidade eletrostática: conforme com IEC 61000-4-2.
- Dimensões: 380 x 310 x 160 mm
- Peso: 4,5Kg

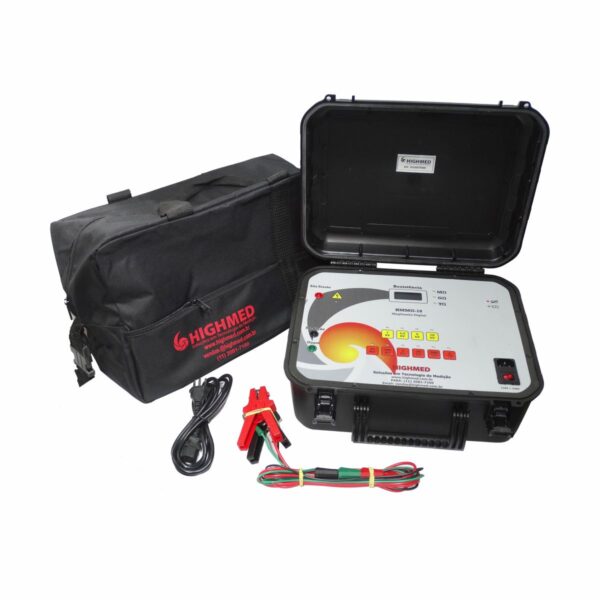

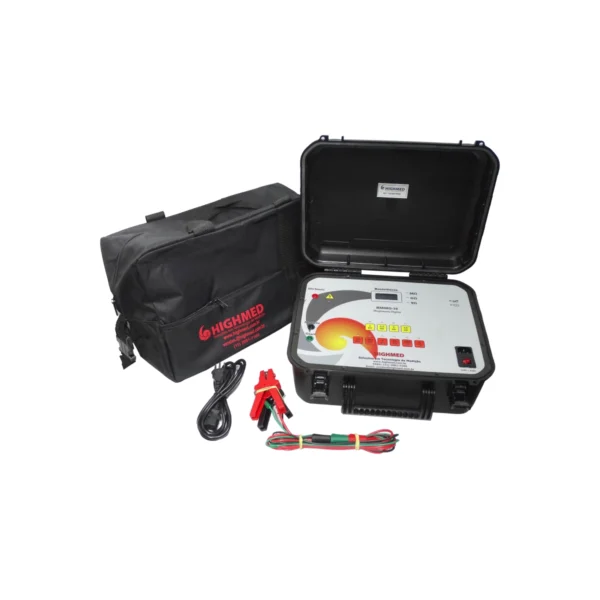

Itens Inclusos
- Manual de instruções
- Garra de alta tensão
- Garra de medição
- Garra de aterramento
- Cabo de alimentação
- Certificado de calibração rastreado a RBC.
