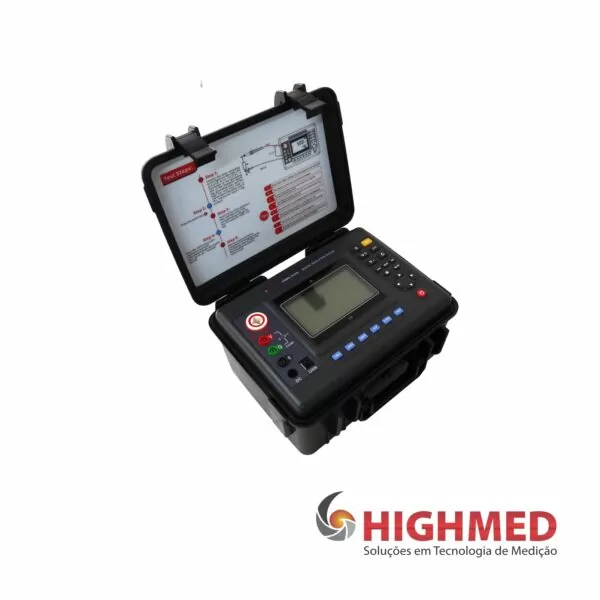

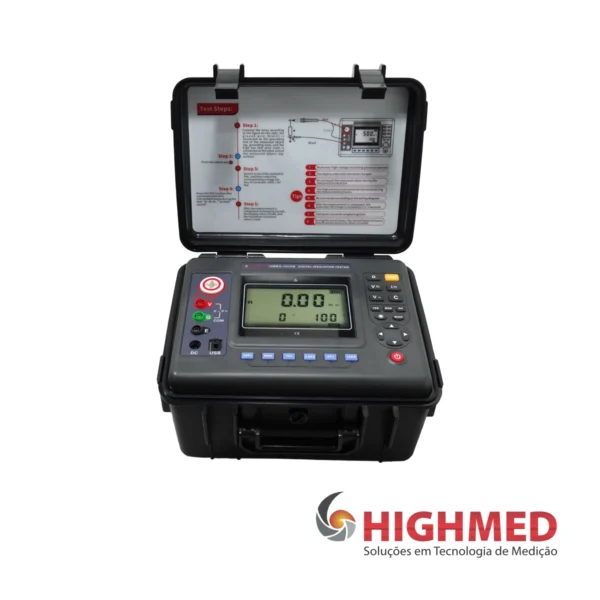

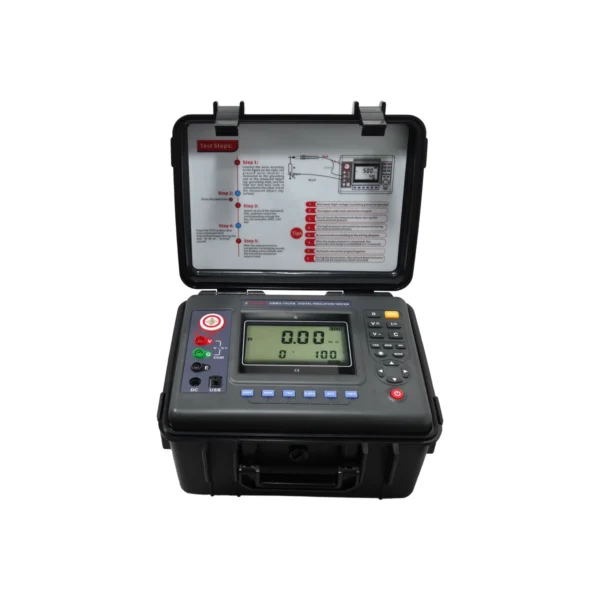

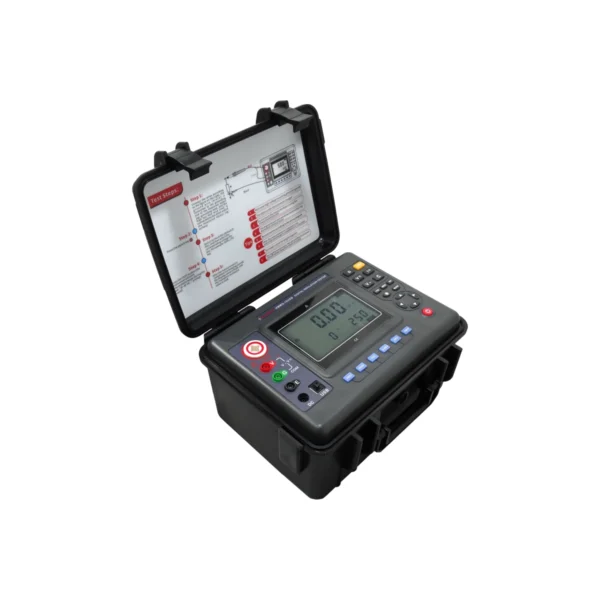

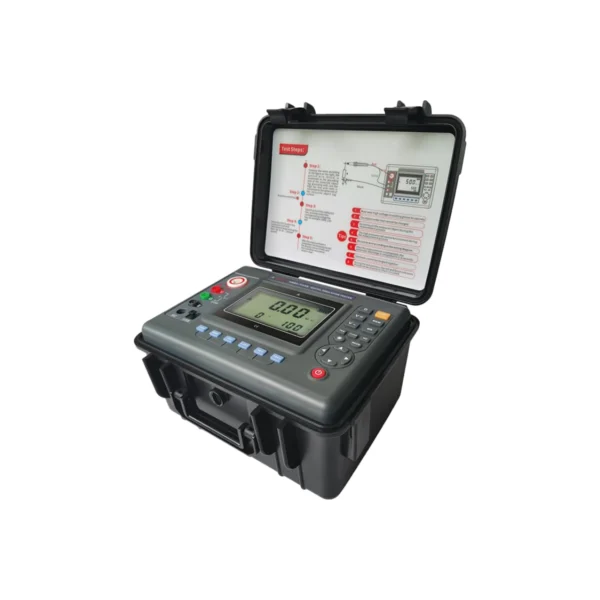

HMMG-5USB – MEGÔHMETRO DIGITAL DE 5KV COM LOGGER

Os megôhmetros digitais da linha Highmed são os equipamentos mais avançados do mercado nacional.
Completos e sofisticados utilizam uma tecnologia de ponta, tonando todas as medições confiáveis, seguras e precisas.
O instrumento possui uma grande tela LCD com luz de fundo cinza, armazenamento de dados, acesso a dados, alarme, desligamento automático e outras funções. Ao mesmo tempo,
também tem a função de medir tensão CC, tensão CA, taxa de absorção e índice de polarização da tensão CC. O equipamento de teste elétrico é bonito e sofisticado, possui alta resolução, fácil operação, fácil de transportar, desempenho preciso, confiável, estável e com alta capacidade anti-interferência.
Além disso, possui uma estrutura à prova de choque, poeira e umidade e é um instrumento comumente usado e indispensável para telecomunicações, eletricidade, meteorologia, salas de informática, campos petrolíferos, instalação e manutenção eletromecânica e empresas industriais.
É adequado para medir o valor de resistência de vários materiais isolantes e a resistência de isolamento de transformadores, motores, cabos e equipamentos elétricos.
Ao mesmo tempo, ele pode produzir uma variedade de níveis de tensão diferentes com a função de tensão de ajuste de passo. O testador de resistência de isolamento de alta tensão desta série consiste em circuitos integrados de grande escala.

A faixa de medição de tensão CC é de 0 a 1000V, a faixa de medição de tensão CA é de 0 a 750V. A faixa de medição de corrente CC é de 100pA a 6mA. A faixa de medição de capacitância é de 10nF a 50uF.

Características técnicas
• Precisão 3%
• Faixa de resistência de isolamento 0,01MΩ ~ 10TΩ
• Tensão DC 0-1000V
• Tensão CA 0-750V
• Faixa de tensão nominal 250V, 500V, 1KV, 2,5KV, 5kV
• Resolução 0,01MΩ
• Medição de capacitância 10nf-50uf
• Medição de corrente CC de 100pA-6mA
• CAT IV – 600V

Funções
• Teste de resistência de isolamento
• Teste de tensão
• Teste de corrente DC
• Teste de capacitância
• Operação guiada por menu amigável
• Com bateria recarregável
• Software para computador

Criado para os melhores profissionais
Este instrumento foi desenvolvido para realizar testes de isolação, identificando a integridade dos enrolamentos ou cabos em motores de transformadores, mecanismos de distribuição e instalações elétricas. O aparelho é capaz de indicar possíveis pontos de fuga de corrente elétrica.

Especificações
– Função: Teste de resistência de isolamento, teste de tensão, teste de corrente DC, teste de capacitância
– Precisão: 3%
– Fonte de energia: bateria recarregável 12V
– Faixa de tensão nominal: 100V, 250V, 500V, 1000V, 2500V, 5kV
– Faixa de resistência de isolamento: 0,01MΩ ~ 10TΩ
– Resolução: 0,01MΩ
– Faixa de tensão de teste CC: 0 ~ 1000V; Resolução: 0,1V
– Faixa de tensão de teste CA: 0 ~ 750V; Resolução: 0,1V
– Corrente contínua: 0,1nA~6mA; Resolução: 0,1nA
– Capacitância: 10nF～50uF; Resolução: 10nF
– Corrente de curto-circuito de saída: ≥6mA
– Razão de Absorção e Medição do Índice de Polarização: Sim
– Luz de fundo: Sim
– Tela de LCD: 108 mm × 65 mm, display LCD de 4 bits, luz de fundo de tela cinza
– Comunicação: Porta USB
– Armazenamento de dados: 500 GRUPOS
– Função de alarme: Sim
– Consumo de energia: Standby: 30mA (backlight desligado),
42mA (backlight ligado)
– Em medição: 300mA (backlight desligado)
– Resistência de isolamento: ≥50MΩ (500V entre o circuito e o
– Tensão suportável: AC3kV/50Hz 1min (entre circuito e caixa)
– Padrão: IEC61010-1, IEC1010-2-31, IEC61557-1,5,
IEC60529(IP54), grau de poluição 2, CAT IV
600V

Parâmetros mecânicos
– Dimensão (L×L×H) (mm) 240 x 188 x 85
– Peso (kg) 2,75

Condições ambientais
– Temperatura de operação-10 °C a 50 °C
– Temperatura de armazenamento-20 °C a 70 °C
– Unidade relativa <90%RH
