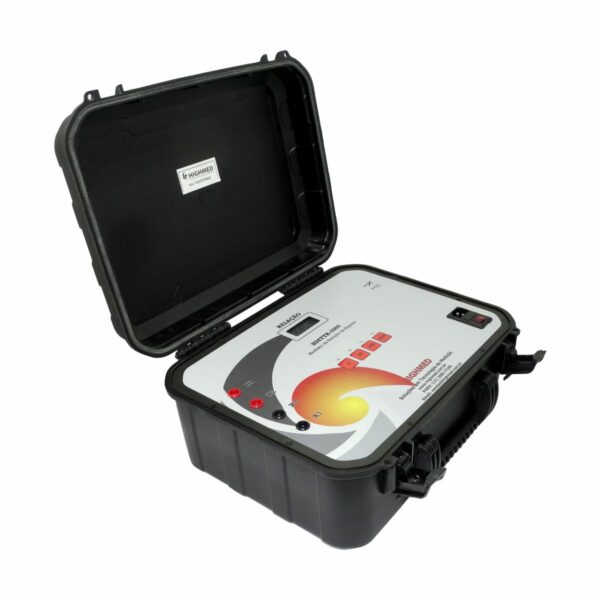

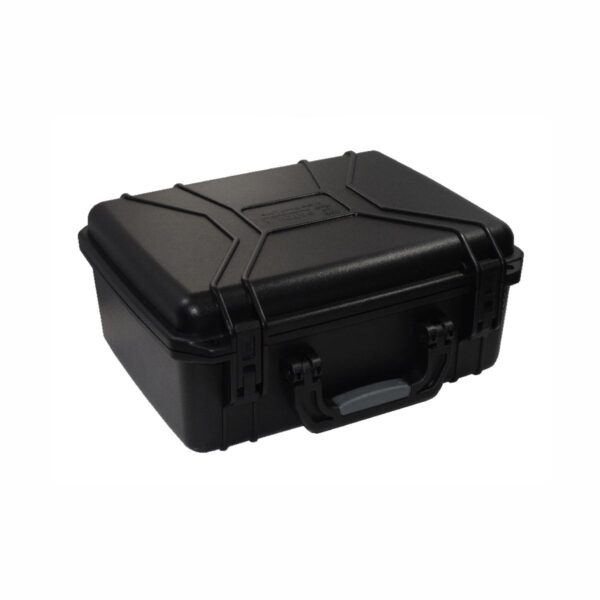

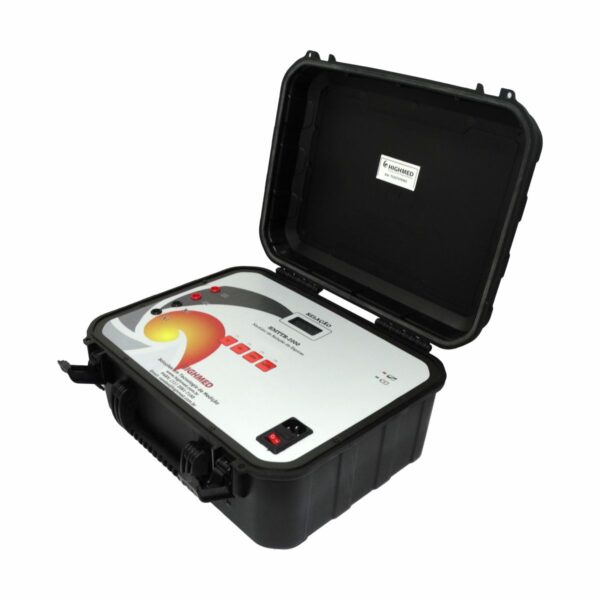

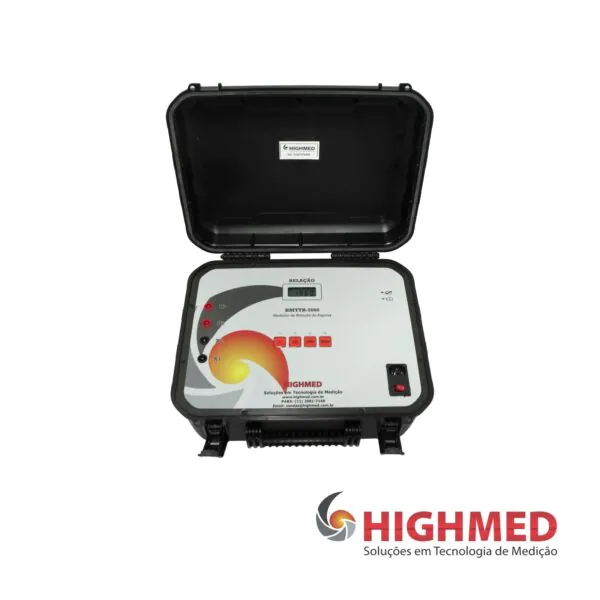

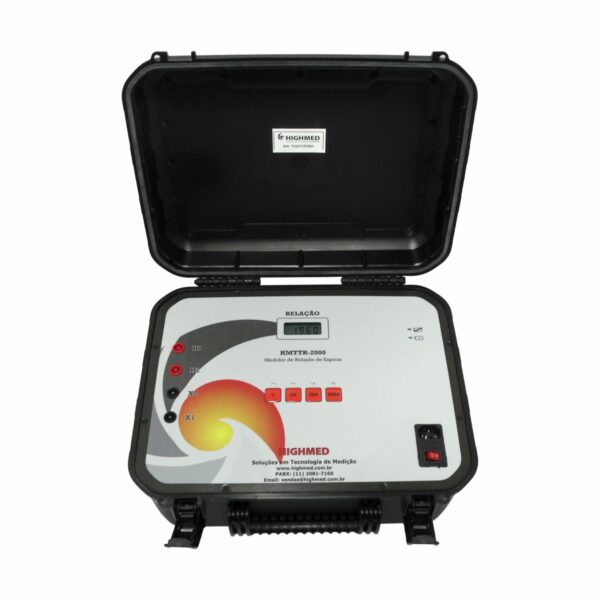

MEDIDOR DE RELAÇÃO DE ESPIRAS EM TRANSFORMADORES – HMTTR-2000

O HMTTR da Highmed é um equipamento de última geração, desenvolvido para a medição precisa da relação de espiras em transformadores de tensão, potência e corrente. Compacto e portátil, ele é ideal para medições em campo, atendendo aos rigorosos padrões da IEEE C57.12-90.

Projetado pensando na segurança do operador, o HMTTR utiliza um método de prova de baixa tensão, aplicada diretamente no enrolamento de alta tensão. Isso garante que a tensão induzida nos demais enrolamentos seja ainda menor, proporcionando maior segurança durante os ensaios. Além disso, conta com um avançado circuito de proteção contra a inversão dos cabos de teste, evitando a geração de tensões perigosas, comuns em outros instrumentos de medição de relação de espiras.

Desenvolvido para medição de relação em espiras em transformadores, os modelos HMTTR da Highmed são digitais e portáteis para medição em campo de transformadores de tensão, potência e corrente e utiliza um método de prova conforme a IEEE C57.12-90.
Ao ser conectado a um transformador não-energizado, o equipamento mede com exatidão a relação de espiras.

A série HMTTR foi desenvolvida tendo como principal consideração a segurança do operador.
Os ensaios são realizados com baixa tensão que, ao contrário de outros TTR, é aplicada no enrolamento de alta. Consequentemente, a tensão que aparece no outro enrolamento é ainda menor. Este método, em conjunto com um circuito de proteção contra inversão dos cabos de teste, protege contra a geração de tensões de prova perigosas, normalmente associadas com os instrumentos de medição de relação de espiras.

Alta Tecnologia
Produzido com alta tecnologia, os ensaios possuem excelente desempenho sempre com a máxima segurança para o operador.

Características

• Digital e automático
• Escala de medição de relação: 0,9 a até 2.000 relações conforme o modelo
• Compacto e leve
• Microprocessado
• Leds indicativos para auxiliar a operação do instrumento.
• Fusível de proteção 1A contra descargas elétricas
• Filtros para eliminação de frequência de rede e harmônicas

Especificações Técnicas

• Microprocessado
• Resolução mínima 0,0001 e máxima de 0,1
• Medição de até 2.000 relações
• Indicação digital
• Bateria recarregável de Lítio
• Indicador de bateria
• 6 leds indicativos para auxiliar a operação do instrumento.
• Alimentação: 110V/200V
• Fusível de proteção 1A contra descargas elétricas
• Filtros para eliminação de frequência de rede e harmônicas
• Escala: 1 a 2.000 relações
• Incerteza: ±0,1%
• Medição de relação monofásica ou trifásica de transformadores
• Alimentação: 110V/220V (Para recarregar)
• Dimensões: 160 × 310 × 380 mm
• Peso: 5 kg
  ESTE APARELHO NÃO É INDICADO PARA MEDIÇÕES EM TRANSFORMADORES DE CORRENTE (TC)

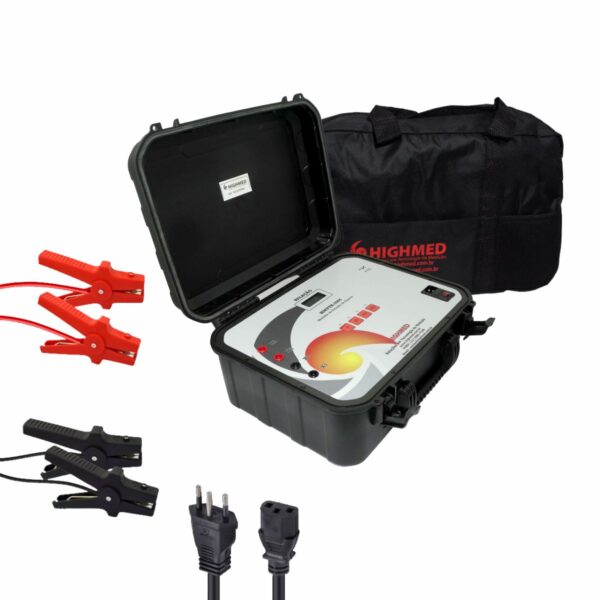

Itens Inclusos

• Conjunto de cabos
• Cabo de alimentação
• Manual de instruções
• Certificado de Calibração Rastreado a RBC.
