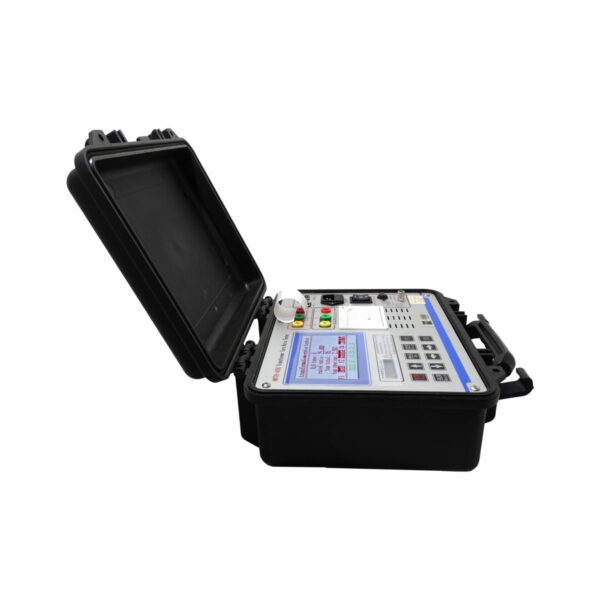

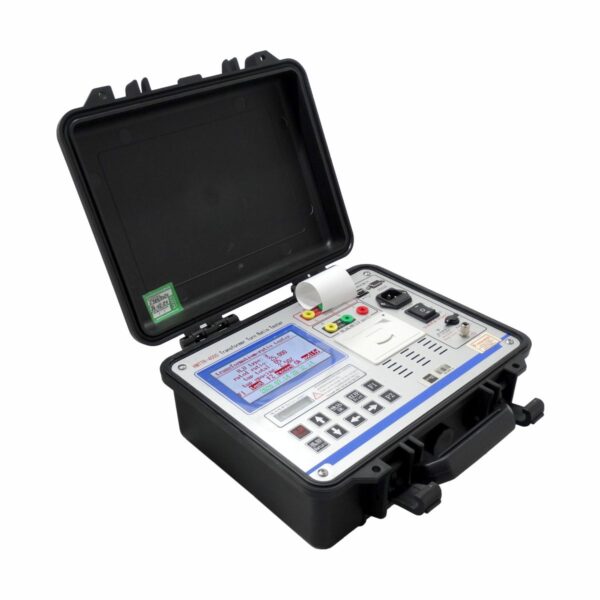

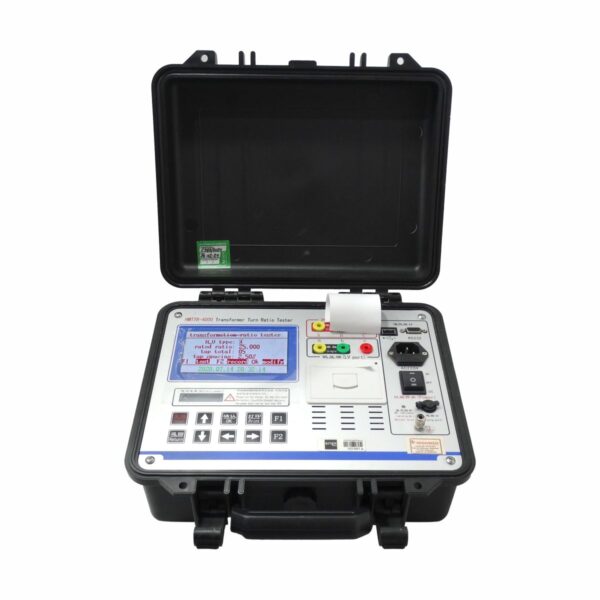

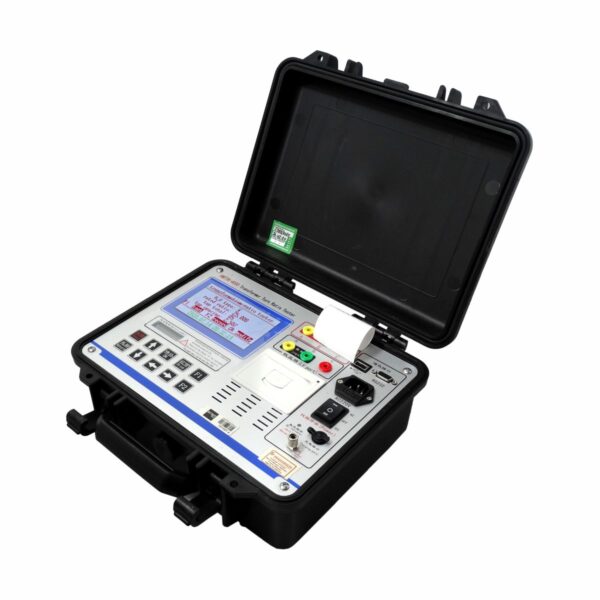

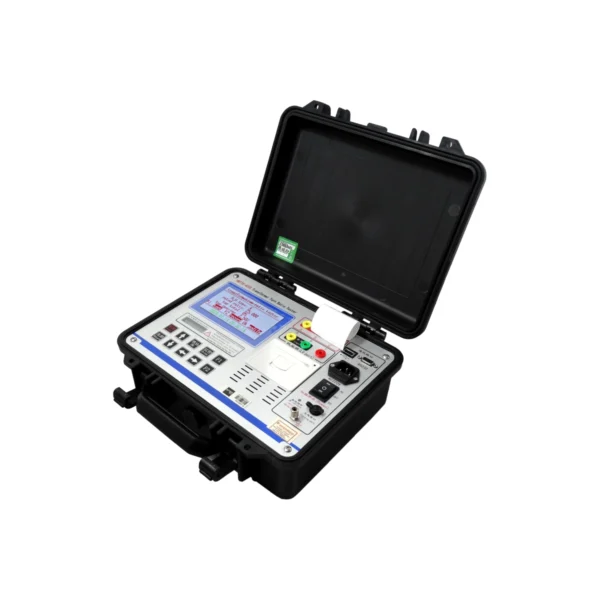

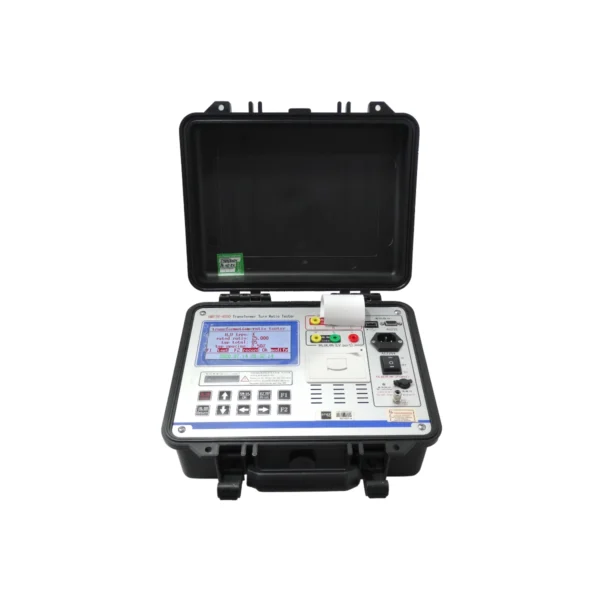

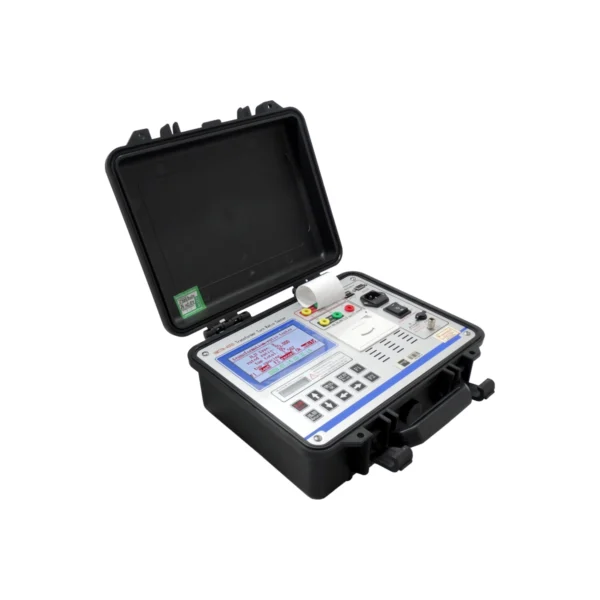

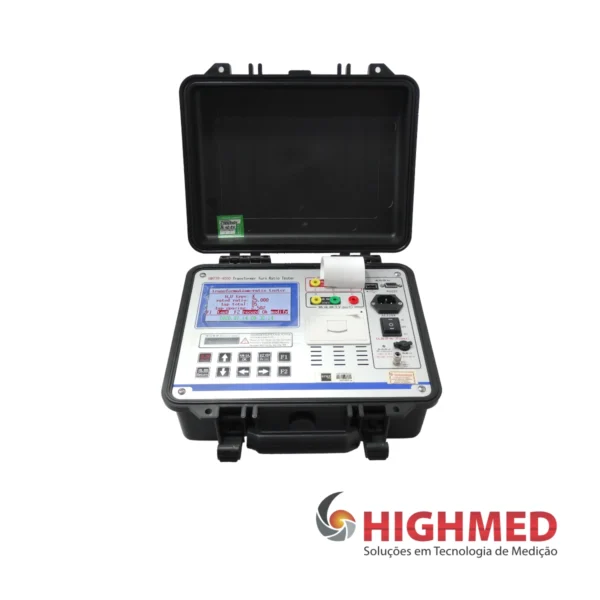

HMTTR-4000 – LINHA GERAL DE MEDIDOR DE RELAÇÃO EM ESPIRAS HIGHMED
Desenvolvido para medição de relação em espiras em transformadores, os modelos HMTTR da Highmed são digitais e portáteis para medição em campo de transformadores de tensão, potência e corrente e utiliza um método de prova conforme a IEEE C57.12-90.
Ao ser conectado a um transformador não-energizado, o equipamento mede com exatidão a relação de espiras.
A série HMTTR foi desenvolvida tendo como principal consideração a segurança do operador.
Os ensaios são realizados com baixa tensão que, ao contrário de outros TTR, é aplicada no enrolamento de alta. Consequentemente, a tensão que aparece no outro enrolamento é ainda menor. Este método, em conjunto com um circuito de proteção contra inversão dos cabos de teste, protege contra a geração de tensões de prova perigosas, normalmente associadas com os instrumentos de medição de relação de espiras.
Alta Tecnologia
Produzido com alta tecnologia, os ensaios possuem excelente desempenho sempre com a máxima segurança para o operador. Outro diferencial é a impressora acoplada (modelo HMTTR-4000) que permite imprimir resultados em campo após o ensaio, garantindo assim, maior confiabilidade ao usuário.
Características
– Digital e automático
– Escala de medição de relação: 0,9 a até 10.000 relações conforme o modelo
– Compacto e leve
– Microprocessado
– Alarme contra conexões incorretas, inversão, circuito aberto ou curto-circuito.
– Sistema exclusivo Auto Teste
– Datalogger para 50 medições (HMTTR-4000)
– Tensão de saída 160v/10v (mudança de faixa automática)
– Leds indicativos para auxiliar a operação do instrumento.
– Fusível de proteção 1A contra descargas elétricas
– Filtros para eliminação de frequência de rede e harmônicas
Especificações Técnicas
HMTTR-4000
– Mede relação de espiras de transformadores de potência, tensão e corrente, sistemas monofásicos e trifásicos.
– Digital e automático
– Escala de medição: de 0,9 a 10.000 relações
– Compacto e leve
– Microprocessador de alta velocidade indica resultado de uma fase em menos de 10s
– Alarme contra conexões incorretas, inversão de polaridade, circuito aberto ou curto-circuito.
– Sistema exclusivo de autoteste para avaliações do instrumento
– Datalogger: 50 medições
– Tensão de saída 160v/10v (mudança de faixa automática)
– Display digital de LCD (240 × 128px)
– Escala: 0,9 a 10.000 relações
– Resolução mínima: 0,0001
– Incerteza:
Até 500 relações: ±0,1%
Até 2.000 relações ±0,2%
De 2.000 a 4.000 relações ±0,3%
De 4.000 a 10.000 relações ±0,5%
– Alimentação: 220V
– Dimensões: 400 × 350 × 200 mm
– Peso: 7k

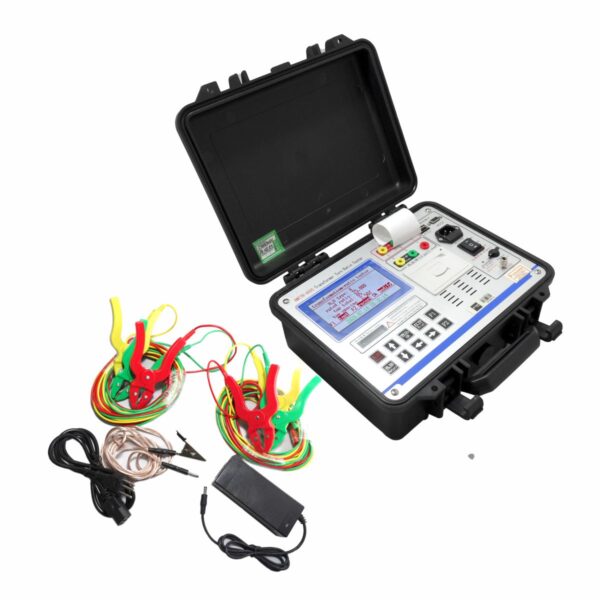

Acompanha
– Conjunto de cabos
– Cabo de alimentação
– Impressora (SÓ VERSÃO HMTTR 4000 – acoplada)
– Manual de instruções
– Certificado de Calibração Rastreado a RBC.
