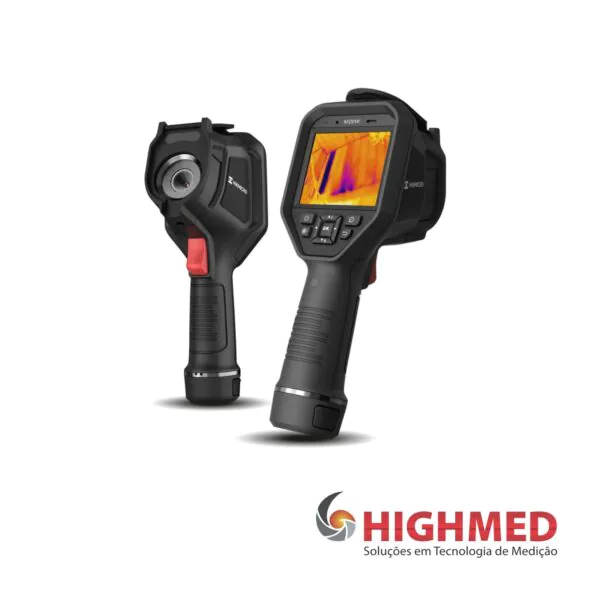

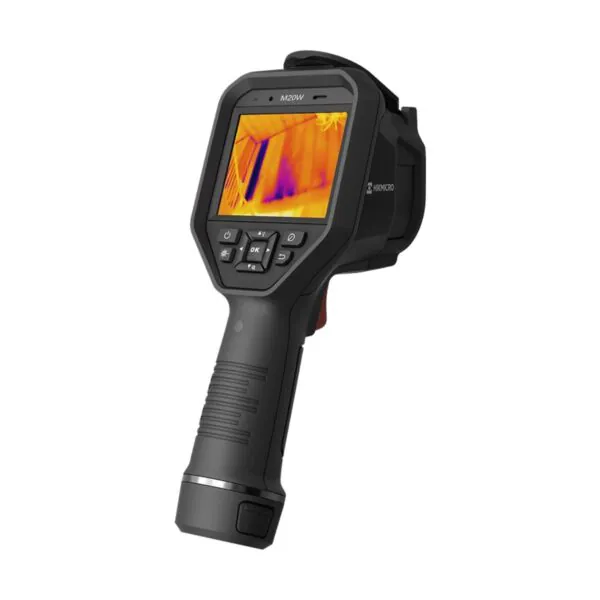

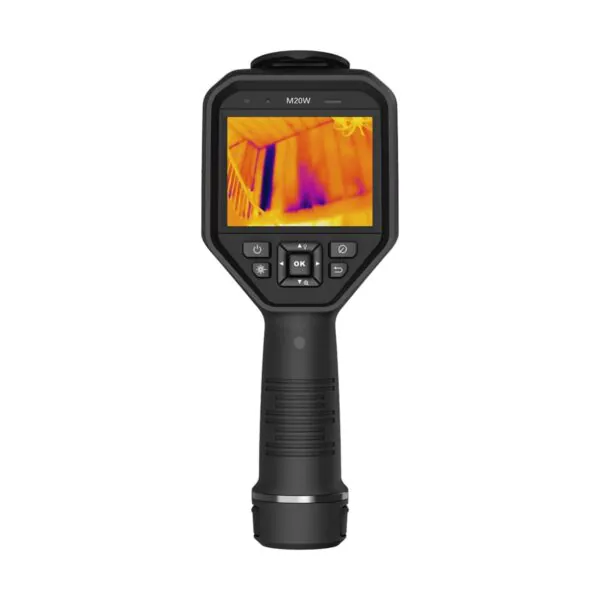

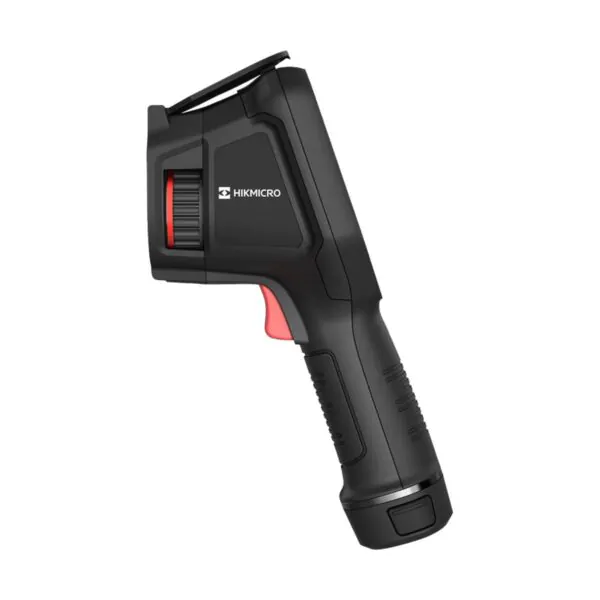

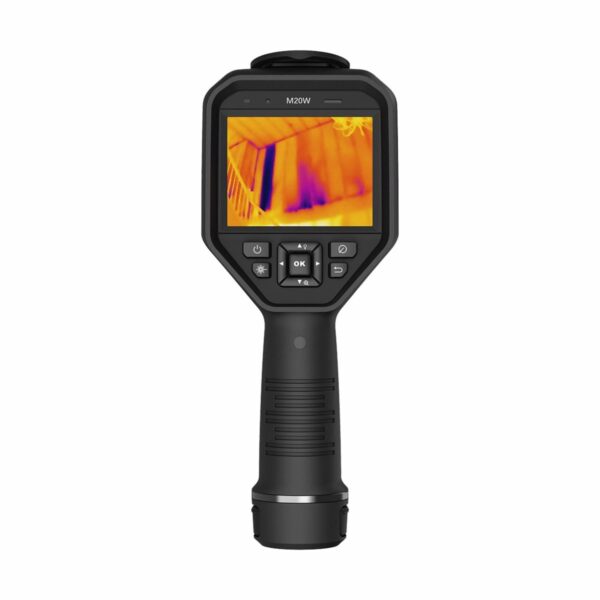

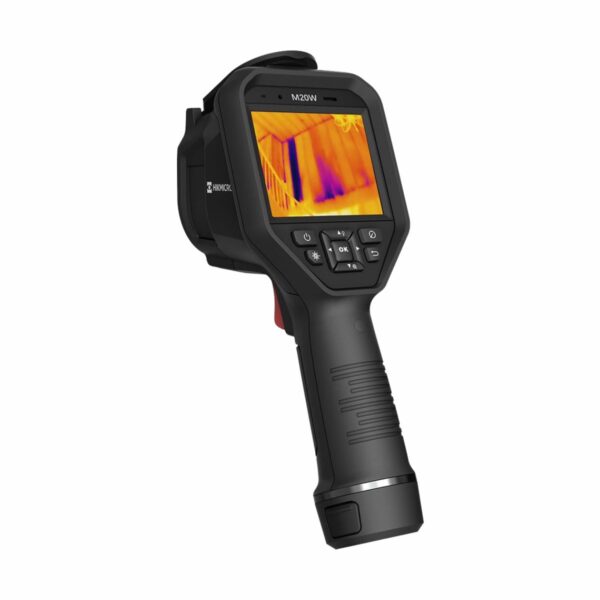

M20W – CÂMERA TÉRMICA PORTÁTIL

A Highmed inova trazendo o que há de mais moderno em tecnologia termográfica. A câmera de termografia portátil M20 foi especialmente projetada para inspeções profissionais de objetos grandes, onde um FOV mais amplo captura mais da cena em uma imagem.

É equipado com um detector térmico de resolução, 256×192, lente de foco fixo de 50° x 37,2° e uma câmera visual com resolução de 8MP. A tela de toque de alta resolução de 3,5 polegadas exibe imagens nítidas e claras e agiliza as operações da câmera.
Os modos de imagem incluem térmica, visual, imagem em imagem da visão óptica e térmica e fusão de ambos os canais. O M20 identifica rapidamente possíveis falhas e quantifica o impacto com medição precisa de temperatura, além de fornecer documentação detalhada para concluir suas inspeções com eficiência.

  • Características principais
  • Módulo térmico de alta sensibilidade com resolução de 256 × 192 e várias paletas
  • Tecnologia líder de processamento de imagens térmicas: Adaptive, AGC, DDE, 30 DNR
  • Módulo óptico de alta qualidade com resolução de 8 MP
  • Fusão de imagem bi-espectro, pré-visualização picture-in-picture
  • Ampla faixa de medição de temperatura: -20 a 550 °C
  • Precisão de medição de alta temperatura: Até ± 2 °C, ±2%
  • Visor de toque LCD de 3,5” com resolução de 640 × 480 de alta definição
  • O suplemento de luz LED torna o dispositivo uma lanterna em cenários necessários
  • Suporta zoom digital Ix, 2x, 4x e 8x

Especificação técnica
Módulo Térmico

  • Frequência da Imagem: 25 Hz
  • Passo do Detector: 12 μm
  • NETD: < 40mk(@25 °C,F#=1,0)
  • IFOV (Resolução Espacial): 3,33 milhões
  • FOV (Campo de Visão): 50°(A) x 37,2°(V)
  • Distância mín. de focagem: 0,5 m
  • Abertura: F 1.0
  • Resolução IR: 256 × 192 (49.152 pixels)
  • Alcance Espectral: 8μm a 14μm
  • Comprimento focal: 6,9 mm
  • Foco: Manual
  • Tipo de Detector: Matriz de plano focal não resfriado de óxido de vanádio

Módulo óptico

  • FOV (Campo de Visão): 65°(A)*51°(V)
  • Foco: Fixo
  • Resolução da imagem: 3264×2448 (8MP)
  • Resolução de vídeo: 1600 × 1200
  • Câmera Visual Embutida: 3264×2448 (8MP)

Exibição de imagem

  • Exibição: Display com resolução 640×480
  • Tela: sensível ao toque LCD de 3,5″
  • Fusão: Imagem térmica e imagem óptica combinadas
  • Paletas de cores: Branco quente, preto quente, arco-íris, arco-íris, vermelho quente, fusão e chuva.
  • Modos de imagem: Térmica/Óptica/Fusão/PIP
  • Zoom digital: Zoom contínuo 1x, 2x, 4x, 8x
  • Nível/Extensão: Automático/Manual
  • PIP: Imagem Térmica em Imagem Óptica
  • Brilho do ecrã: Manual
  • Amplitude de temperatura mínima (manual): 2 °C (3,6 °F)

Sistema de energia

  • Fonte de energia: 12 V CC/1,5 A, 5 V CC/2 A (carregamento via USB)
  • Consumo de energia: 4,6 W
  • Tipo de Bateria: Bateria de íons de lítio desmontável e recarregável
  • Tempo de operação da bateria: 5 horas de trabalho contínuo
  • Tempo de Carregamento da Bateria: 4 horas para carga completa

Armazenamento

  • Mídia de armazenamento: Armazenamento
  • Padrão: Cartão SD removível (16 GB); máx.
  • Capacidade de armazenamento: 128 GB
  • Capacidade de armazenamento de imagens: 60 000 Imagens
  • Formato de arquivo de imagem: Imagem radiométrica com dados de medição incluídos, Imagem JPEG sem dados de medição incluídos
  • Capacidade de armazenamento de vídeo: 15 horas
  • Formato de arquivo de vídeo: MP4
  • Nota de voz: máx. 60 segundos
  • Nota de texto: máx. 200 caracteres

Medição e Análise

  • Faixa de temperatura do objeto: -20 °C a 550 °C (-4 °F a 1022 °F)
  • Precisão: Max (±2 °C/3,6 °F, ±2%), para a temperatura ambiente. 15 °C a 35 °C e temperatura do objeto acima de 0 °C
  • Predefinições de medição: Ponto Central, Ponto Quente, Ponto Frio, Desligado
  • Alarme de alta temperatura: Aviso sonoro
  • Alarme de cor (isotérmico): Acima/Abaixo/Intervalo/Isolamento
  • Pontos de medição definidos pelo usuário: 10 pts
  • Linhas de medição definidas pelo usuário: 1 linha com máx./mín./méd. Temperatura
  • Áreas de medição definidas pelo usuário: 3 áreas com máx./min./méd. Temperatura
  • Correção de emissividade na câmera: Variável de 0,01 a 1,0 ou selecionado na lista de materiais
  • Compensação de temperatura refletida na câmera: Automático, com base na entrada da temperatura refletida
  • Correção de transmissão na câmera: Automático, com base nas entradas de distância e umidade
  • Paletas de modo de foco: Acima/Abaixo/Intervalo

Geral

  • Idioma do Menu: 21 idiomas, incluindo português
  • Nível de proteção: IP54
  • Altura do Teste de Queda: 2 m (6,56 pés)
  • Dimensão: 244 mm x 100 mm x 104 mm
  • Peso: Aproximadamente. 660g
  • Tipo de laser: Classe II, Comprimento de
  • Onda: 635 nm; Potência: <1mW
  • Wi-fi: 802.11 b/g/n (2,4 GHz e 5 GHz)
  • Ponteiro laser: Sim
  • Bluetooth: bluetooth 4.2
  • Interface USB: USB tipo C
  • Interface de cartão SD: MIcro SD
  • Luz LED (lanterna): Sim
  • Garantia: 3 anos para produto completo, 10 anos para detector e 2 anos para bateria
  • Ciclo de calibração recomendado: 1 ano (assume operação normal e envelhecimento normal)
  • Segurança: IEC 61010-1: Categoria de sobretensão II, Grau de poluição 2
  • Faixa de temperatura de trabalho: -10 °C a 50 °C (14 °F a 122 °F)
  • Amplitude Térmica de armazenamento: -20 °C a 70 °C (-4 °F a 158 °F)
  • Montagem em Tripé: UNC ¼”-20
  • Umidade relativa: <95% sem condensação
  • Compatibilidade eletromagnética: EN55032:2015+A11:2020, EN50130-4:2011+A1:2014, EN61000-3-3:2013 EN, IEC 61000-3-2:2019+A1:2021
  • US FCC: CFR 47, Parte 15 Subparte C
  • Vibração: 0,03 g2/Hz (3,8 g), 2,5 g IEC 60068-2-6
  • Choque: 25 g, IEC 68-2-29
  • Compatível com RoHS: Sim
