MEDIDOR COMPACTO PARA SISTEMAS FOTOVOLTAICOS ATÉ 1000 V – PVM-1021

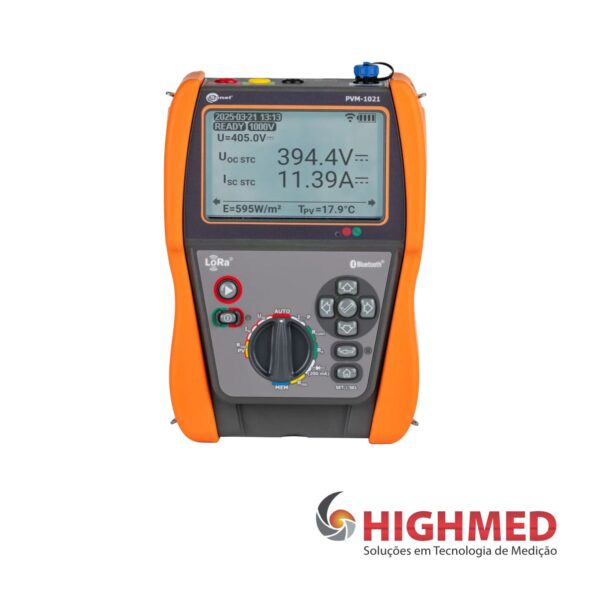

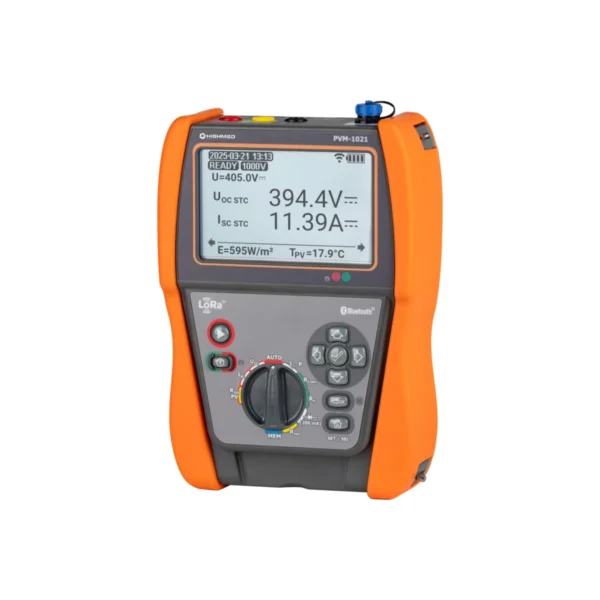

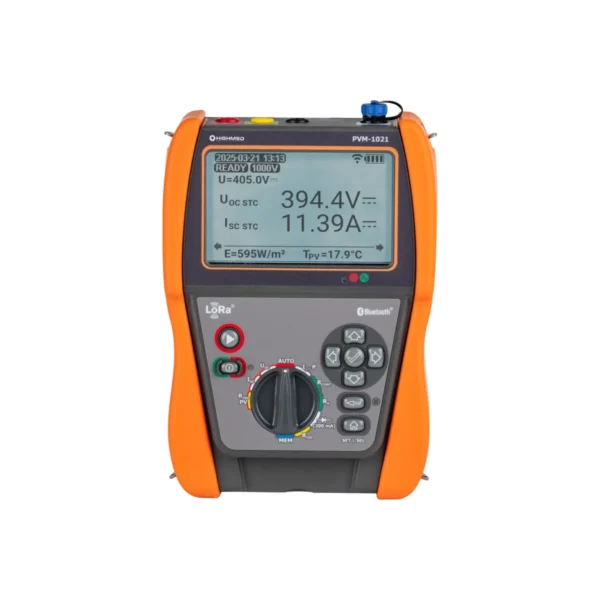

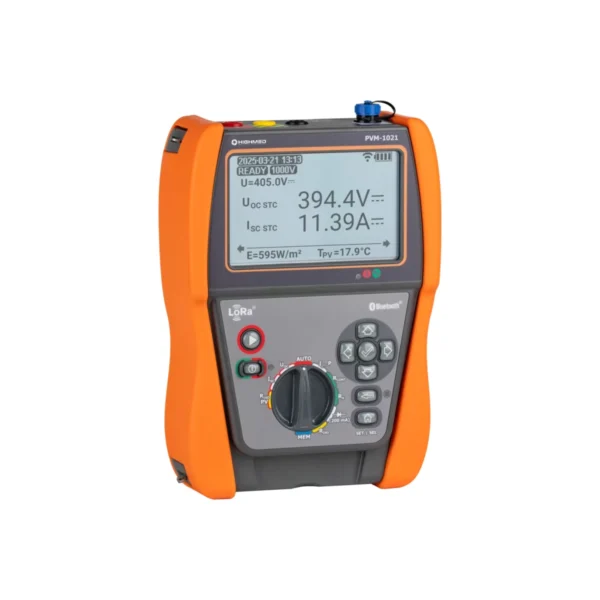

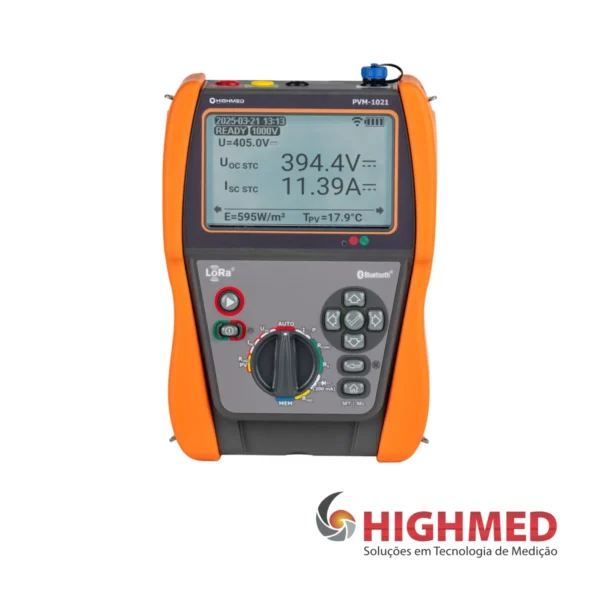

O medidor Sonel PVM-1021 é um medidor compacto para sistemas fotovoltaicos com diversas funções de medição. As funções são selecionadas por meio de um seletor rotativo.
Parâmetros adicionais são configurados com botões localizados na carcaça.
Todos os botões e o visor gráfico possuem iluminação de fundo, o que facilita bastante a operação em locais sombreados, como ao realizar medições sob sistemas fotovoltaicos instalados no solo. A grande capacidade de memória reduz significativamente o tempo de preparação dos documentos após a medição.

Características

• Pode ser utilizado para medições de categoria 1 de acordo com a norma EN 62446-1.
• Modo AUTO para realizar uma sequência de medições após um único toque no botão INICIAR.
• Ele converte os parâmetros medidos em condições STC de acordo com a norma EN IEC 60891, em conjunto com o medidor de radiação solar e temperatura IRM-1.
• Função reSYNC – preenchimento automático dos resultados com parâmetros ambientais e sua conversão para condições STC após o restabelecimento da conexão com o IRM-1.
• A interface de rádio LoRa integrada garante a cooperação com o medidor IRM-1 em longas distâncias.
• Módulo Bluetooth integrado para comunicação com um computador.
• Grande capacidade de memória para medições: 100 objetos com 40 células cada.
• Visor e botões retroiluminados.

Parâmetros medidos

• A tensão de circuito aberto do painel fotovoltaico ou de uma cadeia de painéis pode chegar a 1000V CC.
• Tensão RMS da rede CA até 600 V com medição de frequência.
• Corrente de curto-circuito de um painel fotovoltaico ou cadeia de painéis – até 20 A CC.
• Resistência de isolamento de painéis fotovoltaicos – medição de tensão de 250, 500 ou 1000 V, medição simultânea de dois valores: R ISO+ e R ISO- .
• Resistência de isolamento de circuitos CA – medição de tensão de 250, 500 ou 1000 V.
• Resistência de condutores de proteção e ligação equipotencial com corrente de ± 200 mA. Medição de resistência com baixa corrente, sinalização sonora e visual.
• Medição da corrente de operação e da corrente alternada dos painéis fotovoltaicos – tudo com alicate amperímetro externo.
• Medição de potência CA/CC.
• Teste de diodo com corrente de 200 mA e detecção automática de polaridade. Teste de diodos de bloqueio com tensão CC de 1000 V.

Firmeza e durabilidade

• O medidor apresenta bom desempenho em condições ambientais adversas. A proteção contra a entrada de poeira e água é garantida pela caixa com classificação IP54 . Isso é
• especialmente importante para medições em sistemas fotovoltaicos, que são instalações externas.

Comunicação e software

• Os dados de medição do PVM-1021 podem ser transferidos para um computador via comunicação sem fio Bluetooth. O Sonel
• Reader permite salvar os dados baixados em formatos populares e imprimi-los. Para gerar um relatório sobre a proteção contra choque elétrico, utilize o software opcional: Sonel
• Reports PLUS.

Problemas? Sincronize novamente!

• Pode acontecer que, durante as medições, o medidor principal se afaste tanto do IRM-1 que a comunicação entre eles seja perdida. Se as medições forem continuadas, após o
• restabelecimento da conexão, os resultados serão automaticamente complementados com os parâmetros ambientais que, nesse ínterim, foram registrados pelo IRM-1 em sua
• memória temporária e convertidos em condições STC.

Especificações Técnicas
Tensão

• Tensão CA: Faixa de medição: 0,0 V…600,0 V; Faixa de exibição: 0,0 V…600,0 V; Resolução: 0,1 V; Precisão: ±(2% mv + 2 dígitos)
• Tensão CC: Faixa de medição: 0,0 V…1000,0 V; Faixa de exibição: 0,0 V…1000,0 V; Resolução: 0,1 V; Precisão: ±(0,5% mv + 2 dígitos)
• Correntedecurto-circuito ISC: 0,00… 20,00A; Faixa de exibição: 0,00…20,00 A; Resolução: 0,01 A; Precisão: ±(1% mv + 2 dígitos)

Resistência de isolamento
Resistência de isolamento no lado CA

• Medição de tensão 250 V: Faixa de medição: 250,0 kΩ…2,000 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…2,000 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)
• Medição de tensão 500 V: Faixa de medição: 250 kΩ…5.000,0 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…5,000 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: de ±(3% mv + 8 dígitos)
• Medição de tensão 1000 V: Faixa de medição: 500 kΩ…9.999,0 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…9,999 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: de ±(3% mv + 8 dígitos)
• Resistência de isolamento no lado CC
• Medição de tensão 250 V / 500 V / 1000 V: Faixa de medição: 250 kΩ…300,0 MΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…300,0 MΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)
• Resistência de condutores de proteção e ligações equipotenciais
• Medição da resistência de condutores de proteção e ligações equipotenciais com corrente de ±200 mA: Faixa de medição: 0,11 Ω…1999 Ω conforme EN IEC 61557-4; Faixa de exibição: 0,00 Ω…1999 Ω; Resolução: a partir de 0,01 Ω; Precisão: de ±(2% mv + 3 dígitos)
• Medição de resistência com baixa corrente: Faixa de medição: 0,0 Ω…1999 Ω; Faixa de exibição: 0,0 Ω…1999 Ω; Resolução: a partir de 0,01 Ω; Precisão: ±(3% mv + 3 dígitos)Precisão: ±(6% mv + 5 dígitos)
  “mv” – valor medido

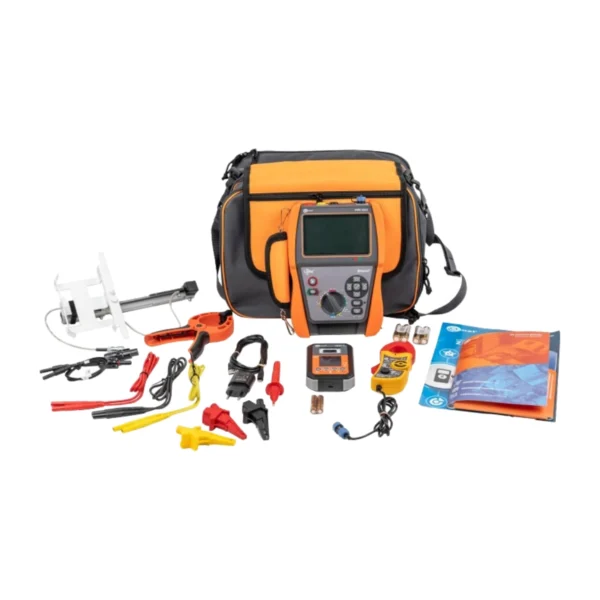

Itens Inclusos

• Pinça de corrente
• Cabo de teste de 1,2 m CAT III/1000V CAT IV/600V (conectores banana) amarelo
• Cabo de teste de 1,2 m, 1 kV (conectores banana) vermelho
• Cabo de teste de 1,2 m CAT III/1000V CAT IV/600V (conectores banana) preto
• Clipe de jacaré, vermelho, 1 kV, 20 A
• Clipe tipo jacaré, amarelo, 1 kV, 20 A
• Clipe tipo jacaré, preto, 1 kV, 20 A
• Ponta de prova CAT III/1000V CAT IV/600V (conector banana) vermelha
• Adaptador para soquetes banana MC4 (conjunto)
• Correia
• Estojo de transporte
• Pilha alcalina AA LR06 (15A) 1,5 V
• Pilha alcalina AAA LR03 (24A) 1,5 V
• Certificado de calibração de fábrica
