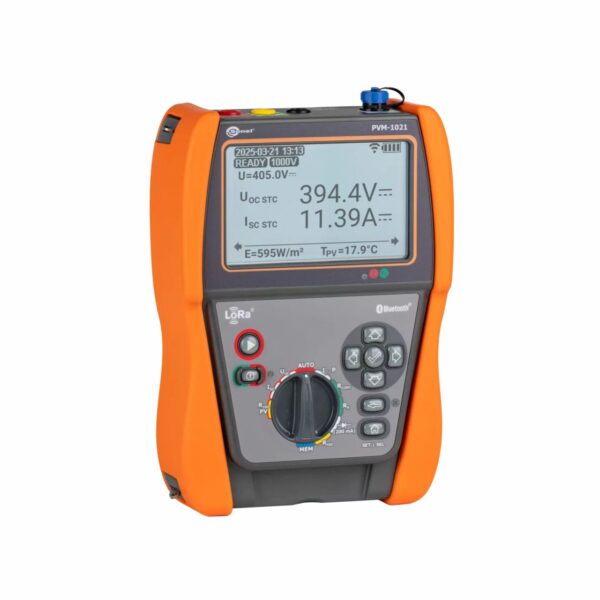

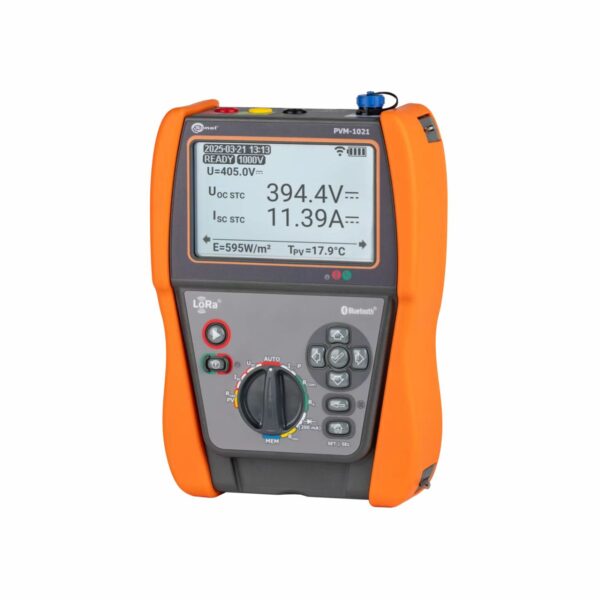

MEDIDOR COMPACTO PARA SISTEMAS FOTOVOLTAICOS ATÉ 1000 V – PVM-1021 PRO

O PVM-1021 é um medidor compacto para sistemas fotovoltaicos com diversas funções de medição. As funções são selecionadas por meio de um seletor rotativo.
Parâmetros adicionais são configurados com botões localizados na carcaça. Todos os botões e o visor gráfico possuem iluminação de fundo, o que facilita bastante a operação em locais sombreados, como ao realizar medições sob sistemas fotovoltaicos instalados no solo. A grande capacidade de memória reduz significativamente o tempo de preparação dos documentos após a medição.

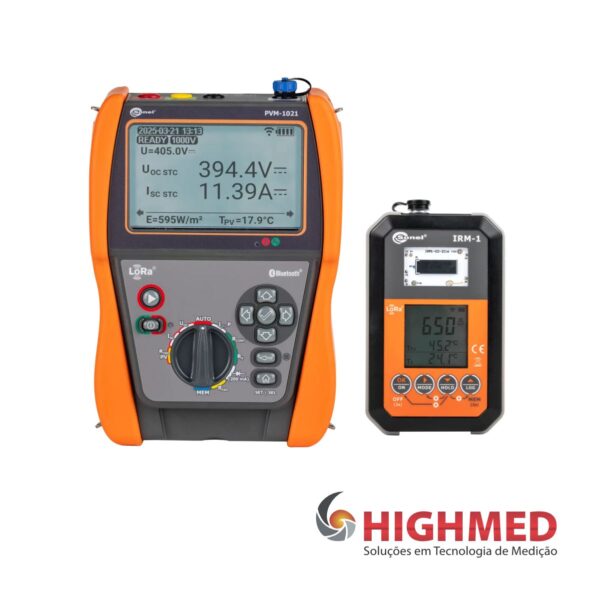

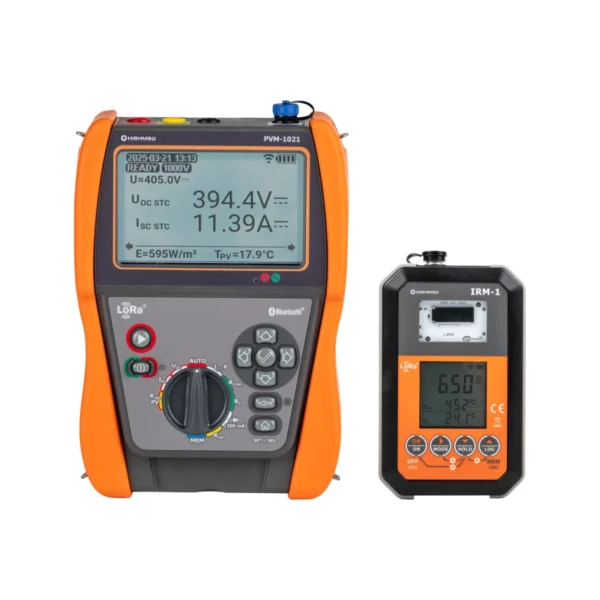

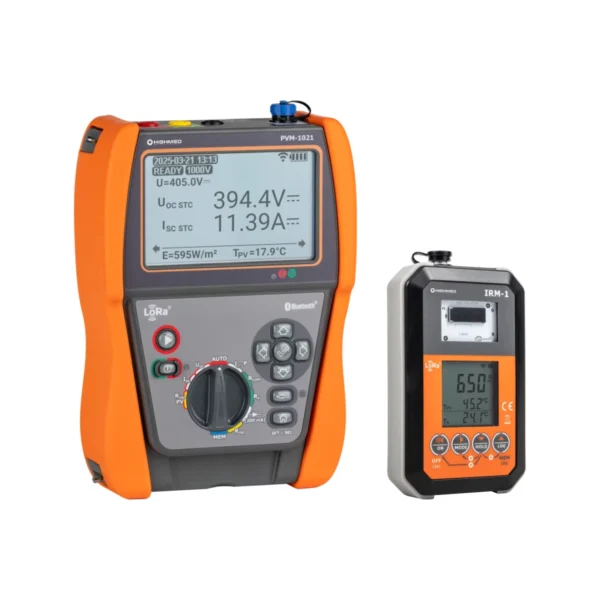

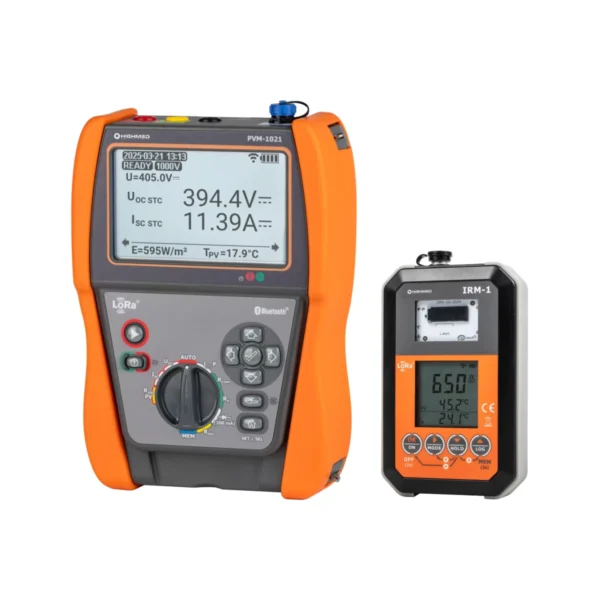

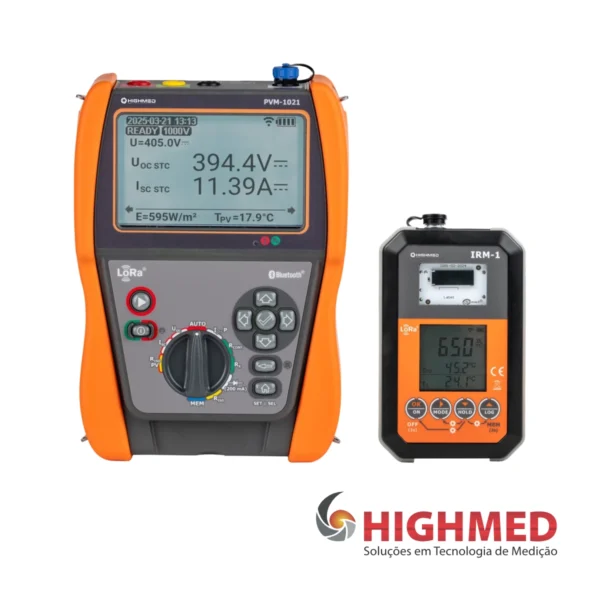

Medidor de radiação solar e temperatura IRM-1
O IRM-1 é pequeno, mas indispensável para testar sistemas fotovoltaicos. Ao medir os valores de radiação solar, bem como as temperaturas dos painéis e do ambiente, ele fornece os dados necessários para converter os resultados em condições padrão de teste (STC). Um registrador integrado com memória para 5.000 registros permite que o instrumento seja usado como ferramenta no processo de projeto de usinas fotovoltaicas, além de diagnosticar problemas de sombreamento dos painéis.

PVM-1021 | Características

• • Pode ser utilizado para medições de categoria 1 de acordo com a norma EN 62446-1.
• • Modo AUTO para realizar uma sequência de medições após um único toque no botão INICIAR.
• • Ele converte os parâmetros medidos em condições STC de acordo com a norma EN IEC 60891, em conjunto com o medidor de radiação solar e temperatura IRM-1.
• • Funçãor e SYNC – preenchimento automático dos resultados com parâmetros ambientais e sua conversão para condições STC após o restabelecimento da conexão com o IRM-1.
• • A interface de rádio LoRa integrada garante a cooperação com o medidor IRM-1 em longas distâncias.
• • Módulo Bluetooth integrado para comunicação com um computador.
• • Grande capacidade de memória para medições: 100 objetos com 40 células cada.
• • Visor e botões retroiluminados.

PVM-1021 | Parâmetros medidos

• • A tensão de circuito aberto do painel fotovoltaico ou de uma cadeia de painéis pode chegar a 1000V CC.
• • Tensão RMS da rede CA até 600 V com medição de frequência.
• • Corrente de curto-circuito de um painel fotovoltaico ou cadeia de painéis – até 20 A CC.
• • Resistência de isolamento de painéis fotovoltaicos – medição de tensão de 250, 500 ou 1000 V, medição simultânea de dois valores: R ISO+ e R ISO- .
• • Resistência de isolamento de circuitos CA -medição de tensão de 250, 500 ou 1000 V.
• • Resistência de condutores de proteção e ligação equipotencial com corrente de ± 200 mA. Medição de resistência com baixa corrente, sinalização sonora e visual.
• • Medição da corrente de operação e da corrente alternada dos painéis fotovoltaicos – tudo com alicate amperímetro externo.
• • Medição de potência CA/CC.
• • Teste de diodo com corrente de 200 mA e detecção automática de polaridade. Teste de diodos de bloqueio com tensão CC de 1000 V.

 PVM-1021 | Estanqueidade e durabilidade
O medidor apresenta bom desempenho em condições ambientais adversas. A proteção contra a entrada de poeira e água é garantida pela caixa com classificação IP54 . Isso é especialmente importante para medições em sistemas fotovoltaicos, que são instalações externas.

PVM-1021 | Comunicação e software
Os dados de medição do PVM-1021 podem ser transferidos para um computador via comunicação sem fio Bluetooth. O Sonel Reader permite salvar os dados baixados em formatos populares e imprimi-los. Para gerar um relatório sobre a proteção contra choque elétrico, utilize o software opcional: Sonel Reports PLUS.

PVM-1021 | Problemas? Sincronize novamente!
Pode acontecer que, durante as medições, o medidor principal se afaste tanto do IRM-1 que a comunicação entre eles seja perdida. Se as medições forem continuadas, após o restabelecimento da conexão, os resultados serão automaticamente complementados com os parâmetros ambientais que, nesse ínterim, foram registrados pelo IRM-1 em sua memória temporária e convertidos em condições STC.

IRM-1 | Características
Medição da radiação solar e da temperatura.
A interface LoRa para comunicação com um medidor mestre oferece um alcance maior do que a tecnologia Bluetooth!
Sincronização automática de dados com um medidor mestre através da função reSYNC.
Bússola e sensor de inclinação integrados.
Gravador integrado que pode ser usado para registrar a radiação solar antes da construção de sistemas fotovoltaicos, bem como para medir o sombreamento de sistemas existentes.
Grande capacidade de memória para medições: 999 células de memória cache e 5000 registros disponíveis (gravação única), com a opção de sobrescrevê-los (gravação contínua).

IRM-1 | Parâmetros medidos
Intensidade da radiação solar (irradiância) em W/m² ou BTU/ft² h .
Temperatura do painel fotovoltaico em °C ou °F.
Temperatura ambiente em °C ou °F.
Ângulo de inclinação dos painéis
Orientação dos painéis com a bússola integrada.

IRM-1 | Estanqueidade e durabilidade
O medidor apresenta bom desempenho em condições ambientais adversas. A proteção contra a entrada de poeira e água é garantida pela caixa com classificação IP65 . Isso é especialmente importante para medições em sistemas fotovoltaicos, que são instalações externas.

IRM-1 | Comunicação e software
Os dados de medição do IRM-1 podem ser transferidos para um computador através da porta USB. Além disso, o dispositivo possui uma interface sem fio LoRa integrada (longo alcance) para troca automática de dados com o medidor principal, mesmo em longas distâncias.

PVM-1021 | Especificações Técnicas
Tensão

• Tensão CA: Faixa de medição: 0,0 V…600,0 V; Faixa de exibição: 0,0 V…600,0 V; Resolução: 0,1 V; Precisão: ±(2% mv + 2 dígitos)
• Tensão CC: Faixa de medição: 0,0 V…1000,0 V; Faixa de exibição: 0,0 V…1000,0 V; Resolução: 0,1 V; Precisão: ±(0,5% mv + 2 dígitos)
• Corrente de curto-circuito I SC: Faixa de medição: 0,00…20,00 A; Faixa de exibição: 0,00…20,00 A; Resolução: 0,01 A; Precisão: ±(1% mv + 2 dígitos)

Resistência de isolamento
Resistência de isolamento no lado CA

• Medição de tensão 250 V: Faixa de medição: 250,0 kΩ…2,000 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…2,000 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)
• Medição de tensão 500 V: Faixa de medição: 250 kΩ…5.000,0 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…5,000 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: de ±(3% mv + 8 dígitos)
• Medição de tensão 1000 V: Faixa de medição: 500 kΩ…9.999,0 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…9,999 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: de ±(3% mv + 8 dígitos)

Resistência de isolamento no lado CC

• Medição de tensão: 250 V / 500 V / 1000 V: Faixa de medição: 250 kΩ…300,0 MΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…300,0 MΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)

Resistência de condutores de proteção e ligações equipotenciais

• Medição da resistência de condutores de proteção e ligações equipotenciais com corrente de ±200 mA: Faixa de medição: 0,11 Ω…1999 Ω conforme EN IEC 61557-4; Faixa de exibição: 0,00 Ω…1999 Ω; Resolução: a partir de 0,01 Ω; Resolução: de ±(2% mv + 3 dígitos)
• Medição de resistência com baixa corrente: Faixa de medição: 0,0 Ω…1999 Ω; Faixa de exibição: 0,0 Ω…1999 Ω; Resolução: a partir de 0,01 Ω; Precisão: ±(3% mv + 3 dígitos)
• Medição de corrente: Faixa de medição: 0,0 A…400,0 A; Faixa de exibição: 0,0 A…400,0 A; Resolução: a partir de 0,01 Ω; Precisão: de ±(5% mv + 2 dígitos)
• Medição de potência: Faixa de medição: 0,00 kW…100,00 kW; Faixa de exibição: 0,00 kW…100,00 kW; Resolução: 0,01 kW; Precisão: ±(6% mv + 5 dígitos)
  “mv” – valor medido

IRM-1 | Especificações
Irradiância

• Medição em W/ m²: Faixa de medição: 0 W/m² … 1400 W/ m²; Faixa de exibição: 0W/m² … 1400 W/ m²; Resolução: 1 W/ m²; Resolução: ±(5% mv + 2 dígitos)
• Medição em BTU/ ft² h: Faixa de medição: 0 BTU/ pé² h…444 BTU/ pé² h; Faixa de exibição: 0 BTU/ pé² h…444 BTU/ pé² h; Resolução: 1 BTU/ pé² h; Resolução: ±(5% mv + 2 dígitos)

PV e temperatura ambiente

• Medição em °C: Faixa de medição: -20,0°C…100,0°C; Faixa de exibição: -20,0°C…100,0°C; Resolução: 0,1°C; Resolução: ±(1% mv + 5 dígitos)
• Medição em °F: Faixa de medição: -4 , 0 ° F … 2 1 2 , 0 ° F ; F a i x a d e e x i b i ç ã o : 4 , 0 ° F … 2 1 2 , 0 ° F ; R e s o l u ç ã o : 0 , 1 ° F ; Resolução: ±(1% mv + 5 dígitos)
• Ângulo de inclinação: Faixa de medição: -90°…+90°; Faixa de exibição: -90°…+90°; Resolução: 1º; Resolução: ±2°
• Direção da posição – bússola: Faixa de medição: 0°…360°; Faixa de exibição: 0°…360°; Resolução: 1º; Resolução: ±5°
  “mv” – valor medido

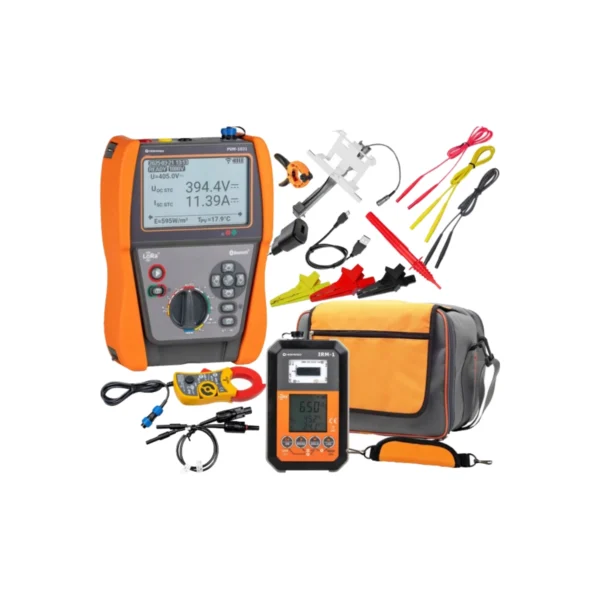

Itens Inclusos

• Medidor fotovoltaico, Medidor de radiação solar e temperatura, Conjunto de montagem e medição IRM-1 (com plugue digital), Pinça de corrente, Cabo de teste de 1,2 m CAT III/1000V CAT IV/600V (conectores banana) amarelo, Cabo de teste de 1,2 m, 1 kV (conectores banana) vermelho, Cabo de teste de 1,2 m CAT III/1000V CAT IV/600V (conectores banana) preto, Clipe de jacaré, vermelho, 1 kV, 20 A, Clipe tipo jacaré, amarelo, 1 kV, 20 A, Clipe tipo jacaré, preto, 1 kV, 20 A, Ponta de prova CAT III/1000V CAT IV/600V (conector banana) vermelha, Adaptador para soquetes banana MC4 (conjunto), Fonte de alimentação de 5 V com saída USB 2.0, Correia, Estojo de transporte, Pilha alcalina AA LR06 (15A) 1,5 V, Pilha alcalina AAA LR03 (24A) 1,5 V, Certificado de calibração de fábrica
