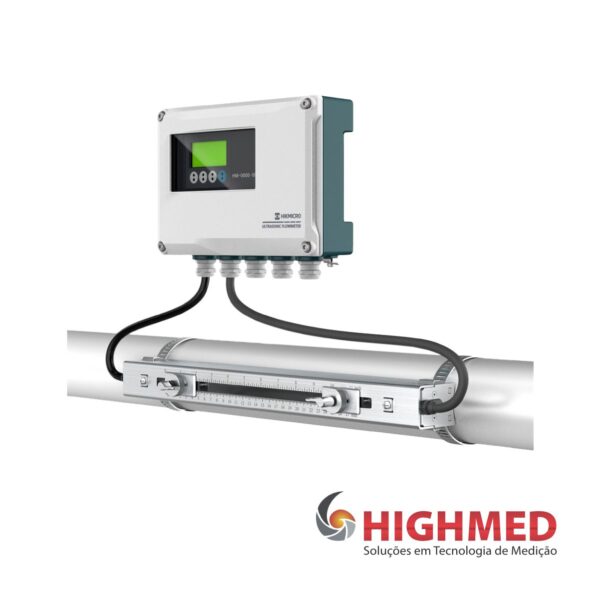

MEDIDOR DE VAZÃO ULTRASSÔNICO COM ABRAÇADEIRA – FU00
O HIKMICRO FU00 é um medidor de vazão ultrassônico com braçadeira que utiliza tecnologia sem contato para medir água potável, bruta ou efluente, oferecendo precisão e praticidade sem interromper o processo. Por ser instalado externamente, não causa perda de pressão, nem é afetado por condutividade ou pressão do fluido, tornando-se uma solução econômica e confiável para diversos setores.
Com precisão de até ±0,5% e repetibilidade de 0,1%, o FU00 garante medições bidirecionais e conta com configuração remota via Bluetooth, que permite ajuste rápido, diagnóstico e vinculação automática entre transmissor e sensor. O sistema ainda avalia automaticamente a melhor posição de instalação e realiza compensação de sinal adaptativa, assegurando desempenho estável em qualquer condição de operação.
Compatível com tubulações de DN50 a DN3500, o equipamento oferece saídas 4–20 mA HART, pulso e frequência, proteção IP robusta, e faixa de temperatura de -40°C a 120°C.
Instalação simples, sem cortes na tubulação, alta precisão e conectividade inteligente — o HIKMICRO FU00 é a escolha ideal para medições hídricas seguras, econômicas e de alta confiabilidade.
O medidor de vazão ultrassônico com braçadeira da série FU00 da HIKMICRO adota um método de medição sem contato para medir diversos tipos de meio hídrico (água potável, água bruta e esgoto). Não é afetado pela pressão do processo e pela condutividade do meio. É uma solução de medição de vazão econômica e eficiente.
Benefícios
- Alto nível de precisão, o meio aquoso atinge ±0,5% de precisão a uma vazão de 1 m/s a 10 m/s e repetibilidade de 0,1%.
- Instalado fora da tubulação, sem necessidade de interrupção da operação do processo, sem perda de pressão.
- Suporta medição bidirecional da direção do fluxo do meio.
- Suporta depuração remota por Bluetooth para obter configuração rápida do dispositivo, vinculação do transmissor e do sensor, o que melhora a eficiência da operação do usuário.
- Avaliação automática da posição de instalação, recomendando automaticamente os locais de instalação com base na qualidade do sinal.
- Ajuste de sinal adaptável com estratégia de transmissão de sinal otimizada, garantindo medição estável e confiável em diversas condições de trabalho.
Especificações Técnicas
Medidor de Vazão Ultrassônico com Grampo
- Variáveis Medidas: Vazão, vazão volumétrica
- Precisão e Repetibilidade (1 ~10 m/s): Precisão 0,5%, repetibilidade 0,1% (Método da Diferença de Tempo); Precisão 2,0%, repetibilidade 0,4% (Método Doppler)
- Fonte de Alimentação (Consumo de Energia 10W): CA: 85~265 VCA, 50± 4 Hz CC: 24 VCC (12 ~36 VCC)
- Sistema de Fiação: Quatro fios
- Saída: 4 ~ 20 mA HART
- Faixa de Saída: 4 ~ 20 mA (padrão NAMUR)
- Capacidade de Carga: 700
- Resolução: 0,4 A
- Modo: Ativo e Passivo
- Saída de Pulso/Função
Configurações Opcionais:
- Saída de Pulso: Faixa de Largura de Pulso 0,05~2.000 ms, frequência máxima de pulso de 10 kHz
- Saída de frequência: Frequência máxima de 10 kHz
- Saída de função: Valor de comutação, que pode ser usado para indicar informações de status, incluindo: resposta de diagnóstico, valor limite, verificação da direção do fluxo e status.
- Entrada: Entrada de 4 ~ 20 mA: tensão de entrada máxima de 30 V (passiva), suporta entradas ativas e passivas.
- Entrada de comutação: Valor máximo de entrada de 30 V, tempo de resposta de 5 ~ 200 ms configurável.
- Nível baixo: -3 ~5 VCC, Nível alto: 12 ~30 VCC
- Compensação de temperatura: Configuração manual ou PT1000 opcional
- Função de diagnóstico: Velocidade do som, amplitude do sinal, qualidade do sinal
- Faixa de medição do diâmetro do tubo: DN50 ~Dn3500
- Método de fixação: O transmissor suporta instalação na parede e na tubulação O sensor suporta instalação de fixação e braçadeira
- Condições de operação: Faixa de temperatura ambiente: -40 ~+60 ℃
- Faixa de temperatura do meio: -40 ~+120 ℃
- Faixa de pressão do meio: a pressão estática é maior que a pressão do vapor saturado para evitar a gaseificação do meio
- Perda de pressão: Sem perda de pressão
