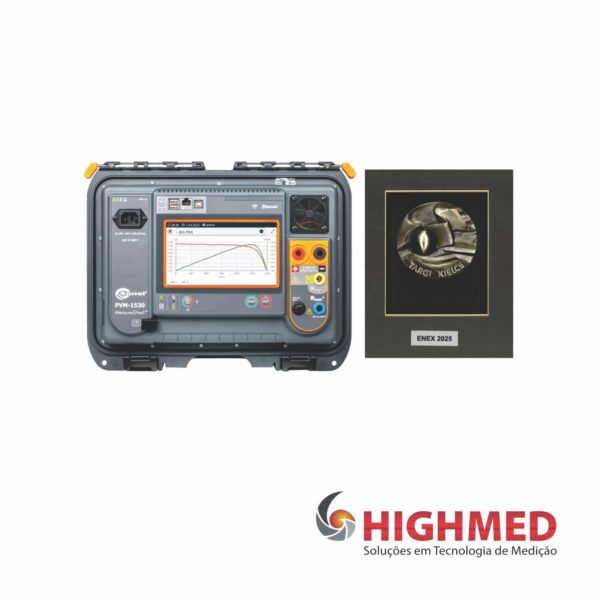

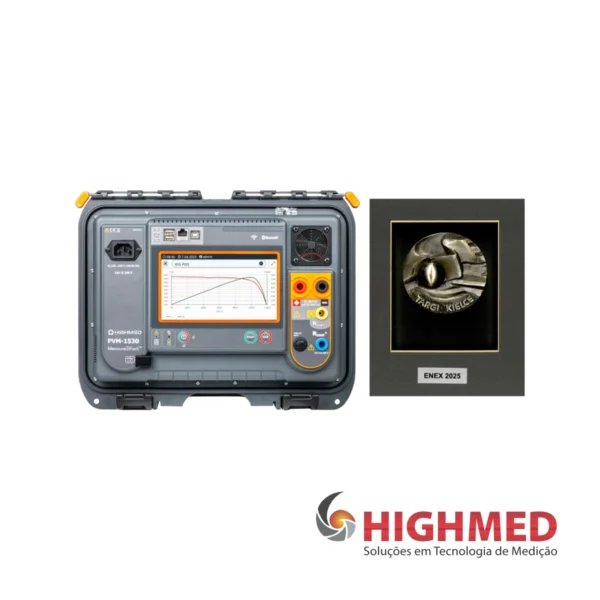

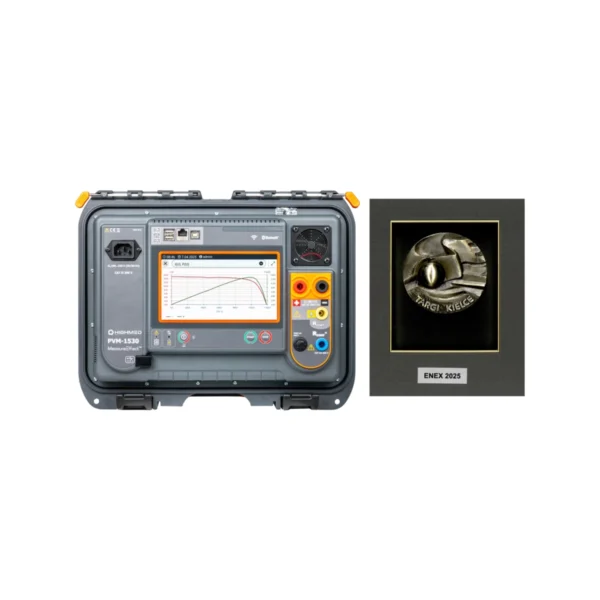

MEDIDOR FOTOVOLTAICO – PVM-1530

O PVM-1530 é um medidor pioneiro para instalações fotovoltaicas de até 1500 V, com um número substancial de funções de medição. Pode ser usado para medições de categoria 1, conforme a norma EN 62446-1.
Permite a medição da curva IU para categoria 2, também conforme a norma EN 62446-1. Além disso, converte os parâmetros medidos em condições STC, de acordo com a norma EN IEC 60891.
Abrangente e, ao mesmo tempo, simples de usar, executa com perfeição suas tarefas no monitoramento dos parâmetros de segurança e eficiência de instalações fotovoltaicas (FV).

Características

• Pode ser utilizado para medições de categoria 1 conforme a norma EN 62446-1.
• Permite a medição da curva IU para a categoria 2 conforme as normas EN 62446-1 e EN 61829.
• Permite a medição de painéis fotovoltaicos, incluindo painéis bifaciais e de alta eficiência.
• Capacidade de definir procedimentos de medição.
• Ele converte os parâmetros medidos em condições STC conforme a norma EN IEC 60891, em conjunto com o medidor de radiação solar e temperatura IRM-1.
• Função reSYNC – preenchimento automático dos resultados com parâmetros ambientais e sua conversão para condições STC após o restabelecimento da conexão com o IRM-1.
• A interface de rádio acoplável garante a cooperação com o medidor IRM-1 em longas distâncias.
• Bluetooth e Wi-Fi integrados para comunicação com dispositivos externos.
• Grande memória estruturada de medições.

Tela sensível ao toque grande para boa visibilidade sob luz solar intensa.
Parâmetros medidos

• Medição das características de IU e PU.
• Conversão para condições STC.
• A tensão de circuito aberto do painel fotovoltaico ou de uma cadeia de painéis pode chegar a 1500 V CC.
• Tensão RMS da rede CA até 1000 V com medição de frequência.
• Corrente de curto-circuito de um painel fotovoltaico ou cadeia de painéis – até 40 A CC.
• Resistência de isolamento de painéis fotovoltaicos – medição de tensão de 250, 500, 1000, 1500 V CC, medição simultânea de dois valores: R ISO+ e R ISO- .
• Resistência de isolamento de circuitos CA – medição de tensão de 250, 500 e 1000 V CC.
• Resistência dos condutores de proteção e ligação equipotencial com corrente de ± 200 mA.
• Medição da corrente de operação e da corrente alternada dos painéis fotovoltaicos – tudo com

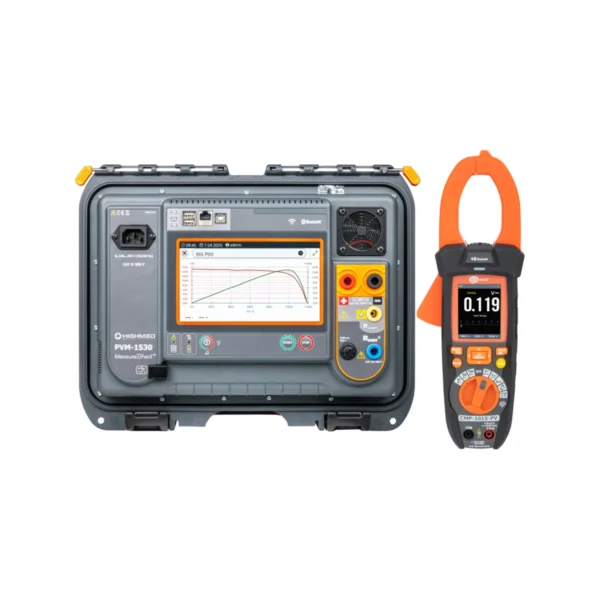

• Medidor CMP-1015-PV.
• Medição de potência CA/CC.
• Teste de diodos de bypass, detecção automática de polaridade.
• Teste de diodos de bloqueio com tensão CC de 1000 e 1500 V.

Medidas da categoria 1 e características da UI
O PVM-1530 é um medidor pioneiro para instalações fotovoltaicas de até 1500 V, com um número substancial de funções de medição. A seleção das funções é feita através de uma tela sensível ao toque. A tela é grande, colorida e possui forte retroiluminação, permitindo a operação mesmo sob luz solar direta. A ampla memória estrutural reduz significativamente o tempo necessário para a preparação da documentação pós-medição.

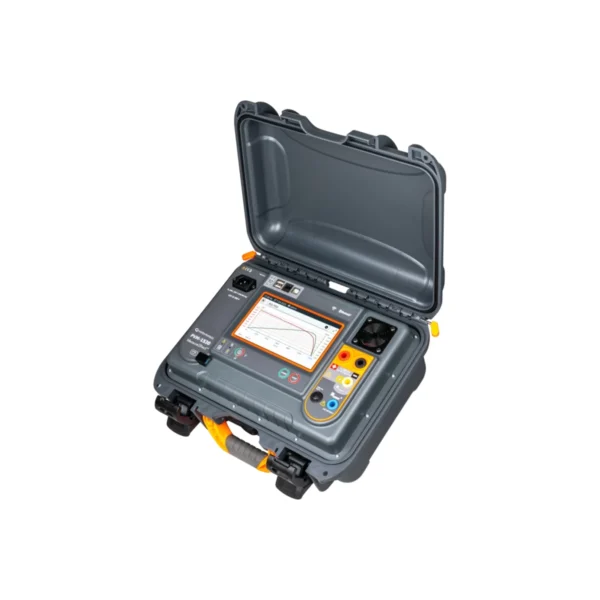

Firmeza e durabilidade
Os fotômetros apresentam bom desempenho em condições ambientais adversas. A carcaça do PVM-1530 é robusta e hermética quando fechada, garantindo a proteçãodo instrumento durante as medições.
Comunicação e software
Os dados de medição do PVM-1530 podem ser transferidos para um computador via cabo ou comunicação sem fio. O Sonel Reader permite salvar os dados baixados em formatos
populares e imprimi-los . Para gerar um relatório sobre proteção contra choque elétrico, utilize o software opcional: Sonel Reports Plus .
Problemas? Sincronize novamente!
Pode acontecer que, durante as medições, o PVM-1530 se afaste tanto do IRM-1 que a comunicação entre eles seja perdida. Se as medições forem continuadas, após o restabelecimento da conexão, os resultados serão automaticamente complementados com os parâmetros ambientais que, nesse ínterim, foram registrados pelo IRM-1 em sua memória temporária e convertidos em condições STC.

Especificações Técnicas
Tensão

• Tensão CA: Faixa de medição: 0,0 V…1000,0 V; Faixa de exibição: 0,0 V…1000,0 V; Resolução: 0,1 V; Precisão: ±(2% mv + 6 dígitos)
• Tensão CC: Faixa de medição: 0,0 V…1500,0 V; Faixa de exibição: 0,0 V…1500,0 V; Resolução: 0,1 V; Precisão: ±(0,5% mv + 2 dígitos)
• Freqüência: Faixa de medição: 10,0Hz…100,0 Hz; Faixa de exibição: 0 Hz…100,0Hz; Resolução: 0,1 Hz; Precisão: ±(0,5% mv + 2 dígitos)

Corrente de curto-circuito I SC

• Tensão 1500 V CC: Faixa de medição: 0,00 … 30,00A; Faixa de exibição: 0,00…30,00 A; Resolução: 0,01 A; Precisão: ±(1% mv + 2 dígitos)
• Tensão 1000 V CC: Faixa de medição: 0,00… 40,00A; Faixadeexibição: 0,00…40,00 A; Resolução: 0,01 A; Precisão: ±(1% mv + 2 dígitos)

Resistência de isolamento
Resistência de isolamento no lado CA

• Medição de tensão 250 V: Faixa de medição: 250 kΩ…200 MΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…200,0 MΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)
• Medição de tensão de 500 V: Faixa de medição: 500 kΩ…500 MΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…500,0 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)
• Medição de tensão de 1000 V: Faixa de medição: 1000 kΩ…1.000 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…1,000 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)

Resistência de isolamento no lado CC

• Medição de tensão: 250 V / 500 V / 1000 V / 1500 V: Faixa de medição: 250 kΩ…500 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…500,0 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(8% mv + 8 dígitos)

Resistência de condutores de proteção e ligações equipotenciais

• Medição da resistência de condutores de proteção e ligações equipotenciais com corrente de ±200 mA: Faixa de medição: 0,10 Ω…1999 Ω conforme EN IEC 61557-4; Faixa de exibição: 0,00 Ω…1999 Ω; Resolução: a partir de 0,01 Ω; Precisão: de ±(2% mv + 3 dígitos)
• Corrente de operação: Faixa de medição: quanto ao CMP-1015-PV; Faixa de exibição: quanto ao CMP-1015-PV; Resolução: quanto ao CMP-1015-PV; Precisão: quanto ao CMP- 1015-PV
• Medição de potência: Faixa de medição: 0,0 kW…999,0 kW; Faixa de exibição: 0,0 kW…999,0 kW; Resolução: 0,1 kW; Precisão: ±(6% mv + 5 dígitos)
  “mv” – valor medido

Itens Inclusos

• Plataforma de medição
• Adaptador para tomadas MC4-banana 1,5 kV (conjunto com 2 unidades)
• Cabo de 2 m com conectores MC4 (conjunto de 2 unidades)
• Cabo de teste de 3 m, 5 kV (conectores banana) azul
• Cabo de teste de 3 m CAT III 1500 V (conectores banana) amarelo
• Cabo de teste de 1,8 m e 5 kV (conectores banana) vermelho
• Cabo de teste de 1,8 m e 5 kV (conectores banana) preto
• Clipe tipo jacaré, preto, 1 kV, 20 A
• Ponta de prova de 5 kV (conector banana) preta
• Estojo de transporte
• Cabo USB
• Cabo de alimentação de 230 V (ficha IEC C13)
• Chave para conectores Mc4
• Fusível 0,5 A, 1000 V CA/CC, 6,3 x 32 mm
• Certificado de calibração de fábrica
