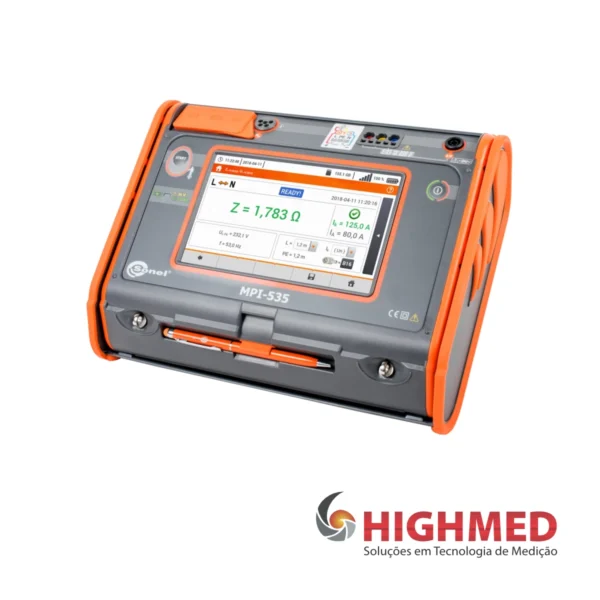

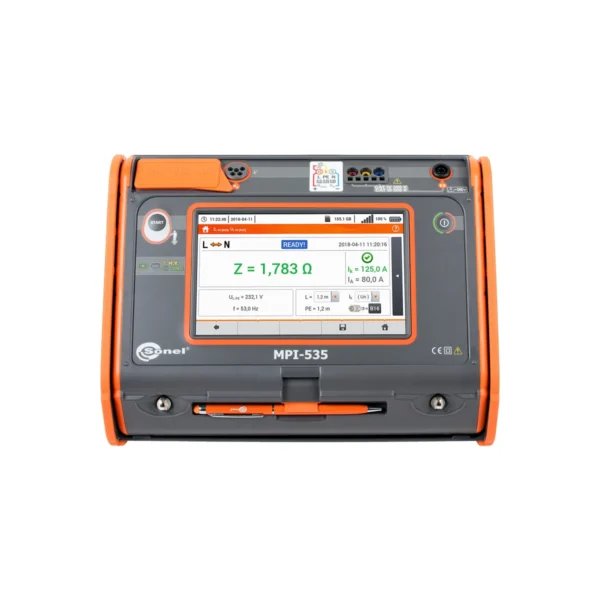

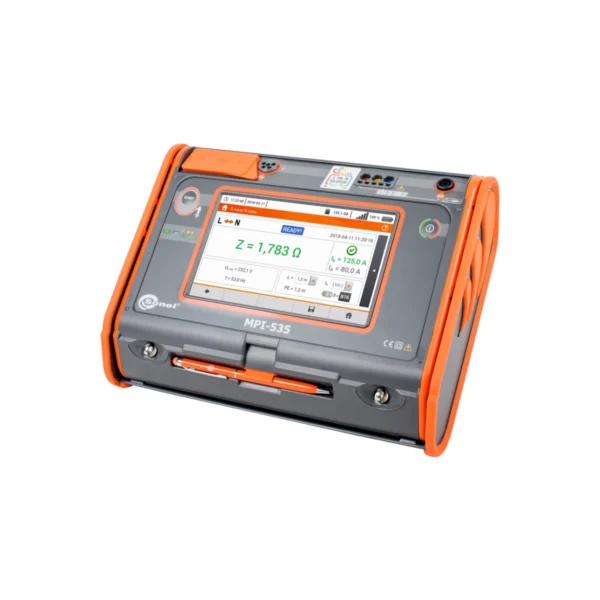

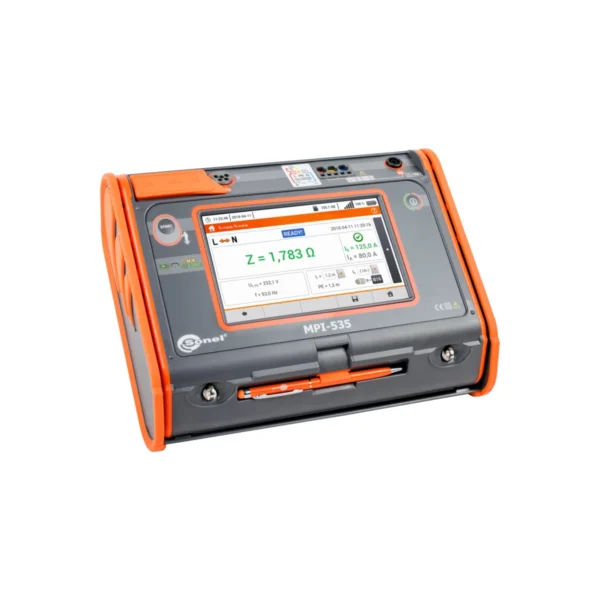

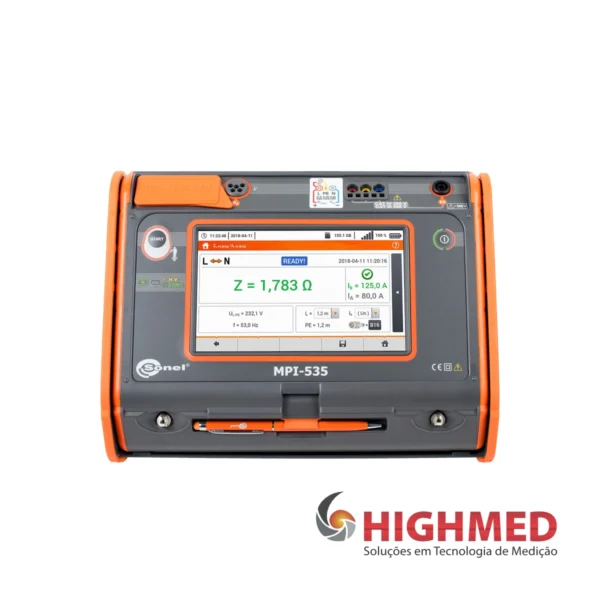

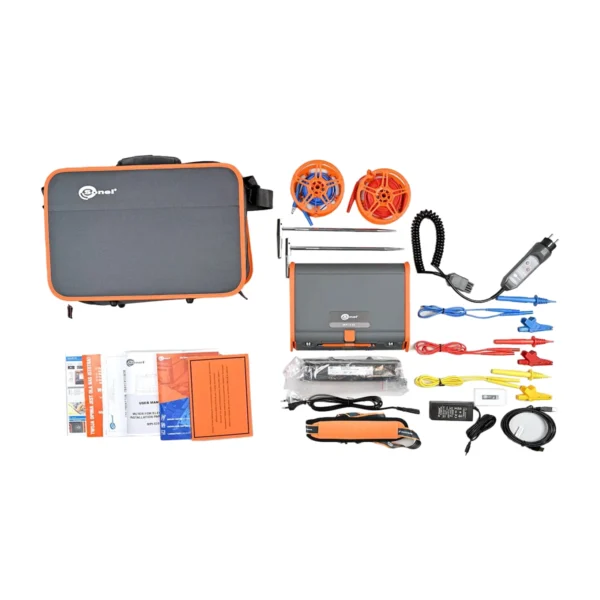

MEDIDOR MULTIFUNCIONAL DE PARÂMETROS DO SISTEMA ELÉTRICO – MPI-535
O MPI-535 é um medidor multifuncional avançado, desenvolvido para a verificação completa da segurança de instalações elétricas residenciais, comerciais e industriais. Extremamente versátil, ele reúne em um único equipamento todas as medições relacionadas à proteção contra choque elétrico, substituindo diversos instrumentos e otimizando tempo e custo em campo.
Com alto nível de automação, o MPI-535 permite a execução de testes automáticos de DR, medições em sequência (autotestes configuráveis) e medições automáticas de resistência de isolamento em cabos de 3, 4 e 5 condutores quando utilizado com o adaptador AutoISO-1000C. Sua tela touch colorida de 7”, a maior da categoria, garante excelente ergonomia, leitura clara e operação intuitiva, mesmo com luvas dielétricas.
O medidor MPI-535 foi projetado para a verificação de instalações elétricas residenciais e industriais. As medições realizadas com o dispositivo fornecem resultados que determinam a segurança da instalação. O instrumento permite realizar um conjunto de medições dos parâmetros de proteção contra choque elétrico utilizando um único dispositivo universal.
A significativa automação das medições do medidor possibilita testar o funcionamento de disjuntores diferenciais residuais (DR) no modo automático, bem como em sequências de medição pré-programadas (os chamados autotestes), que também podem ser estendidas com sequências personalizadas. A medição automática da resistência de isolamento de condutores de 3, 4 e 5 fios é possível utilizando o adaptador AutoISO-1000C.
Máxima funcionalidade a um preço mínimo
- A maior tela sensível ao toque do mercado (7”) – ergonomia e facilidade de uso notáveis.
- Cartão de memória microSD removível – fácil expansão da capacidade de memória.
- Bateria de íon-lítio – maior autonomia do medidor.
- Medição de todos os parâmetros relacionados ao aterramento e à proteção contra choque elétrico – um único dispositivo em vez de vários.
- Medição rápida da impedância do circuito de falta em redes protegidas com DR sem disparo (até alguns segundos) – economia de tempo.
- Medições automáticas – capacidade de realizar medições automáticas em sequência – medições simplificadas
- Caminho rápido das medições ao relatório – economia de tempo.
Características
O medidor oferece uma ampla gama de funcionalidades. Ele combina as capacidades de medição de vários dispositivos, garantindo a mesma precisão.
O MPI-535 pode ser usado para todas as medições para comissionamento de instalações elétricas conforme as normas aplicáveis:
- impedância do circuito de curto-circuito (inclusive em circuitos protegidos com DR).
- parâmetros do DR.
- resistência de isolamento.
- resistência de aterramento (4 métodos de medição + medição de resistividade do solo)
- continuidade de proteção e equipotencial Aterramentos.
- medição de intensidade luminosa.
- teste de sequência de fases.
- teste de sentido de rotação do motor.
Teste automático de segurança de instalações
O MPI-535 permite o controle de segurança de instalações elétricas residenciais, comerciais e industriais. As medições podem ser facilmente automatizadas com:
- modo automático de testes de dispositivos de corrente residual (DR).
- medições automáticas – sequências de medição livremente configuráveis.
- adaptador AutoISO-1000C para teste automático de resistência de isolamento de cabos de 3, 4 e 5 condutores, sem necessidade de comutação.
Facilidade de leitura
O dispositivo está equipado com uma tela sensível ao toque TFT LCD colorida com resolução de 800 × 480 pixels e diagonal de 7”, permitindo uma operação conveniente e fácil leitura dos parâmetros e formas de onda plotadas. Este tamanho de tela permite exibir mais informações, disponíveis a qualquer momento de uso. A interface é visível em todas as condições – também graças ao tamanho adequado dos símbolos exibidos. A caneta inclusa permite trabalhar mesmo com luvas dielétricas.
Sistema de ajuda integrado
O dispositivo possui telas de ajuda integradas com diagramas de medição. Graças a isso, você pode verificar e confirmar de forma fácil e rápida como se conectar a um determinado sistema, dependendo do tipo de medição realizada.
Maior resistência às condições ambientais
O medidor funciona bem em condições ambientais adversas. A proteção contra a entrada de poeira e água é garantida por uma carcaça exclusiva com grau de proteção IP51.
Ela é resistente a danos mecânicos e um design especial permite proteger facilmente a tela sensível ao toque, utilizando a tampa do medidor. Além de proteger contra danos, essa tampa também permite transportar e usar o dispositivo com praticidade em diferentes posições.
Comunicação e software
Um grande diferencial do dispositivo é a variedade de interfaces de comunicação e a compatibilidade com softwares externos.
Você pode transferir facilmente os dados de medição para o seu computador via porta USB, cartão de memória SD removível ou comunicação sem fio (Bluetooth, Wi-Fi).
Para gerar um relatório de medições para proteção contra choque elétrico, utilize o software Sonel Reports PLUS. O software gratuito Sonel Reader permite salvar os dados baixados nos formatos mais simples e imprimi-los.
| FUNÇÕES DE MEDIÇÃO | FAIXA DE MEDIÇÃO | FAIXA DE EXIBIÇÃO | RESOLUÇÃO | PRECISÃO ±(% M.V. + DÍGITOS) |
| IMPEDÂNCIA DO CIRCUITO DE FALHA | ||||
| Circuito de falha Z L-PE , Z L-N , Z L-L | 0,13 Ω…1999,9 Ω de acordo com a norma IEC 61557 | 0,000 Ω…1999,9 Ω | a partir de 0,001 Ω | ±(5% m.v. + 30 dígitos) |
| Circuito de falha Z L-PE no modo RCD | de 0,50 Ω…1999 Ω de acordo com a norma IEC 61557 | 0,00 Ω…1999 Ω | de 0,01 Ω | de ±(6% m.v. + 5 dígitos) |
| MEDIÇÕES DOS PARÂMETROS DO RCD | ||||
| Teste de disparo do RCD e medição do tempo de disparo tA corrente de medição 0,5 IΔn , 1 IΔn , 2 IΔn , 5 IΔn | ||||
| RCD geral e de atraso curto | 0 ms…300 ms | 0 ms…300 ms | 1 ms | a partir de ±(2% m.v. + 2 dígitos) |
| RCD seletivo | 0 ms…500 ms | 0 ms…500 ms | 1 ms | de ±(2% m.v. + 2 dígitos) |
| Medição da corrente de disparo do RCD IA corrente de medição 0,2 IΔn …2,0 IΔn | ||||
| Corrente residual sinusoidal (tipo CA) | 3,3 mA…1000 mA | 3,3 mA…1000 mA | de 0,1 mA | ±5% IΔn |
| Corrente residual unidirecional e unidirecional com polarização de 6 mA CC (tipo A) | 3,5 mA…700 mA | 3,5 mA…700 mA | a partir de 0,1 mA | ±10% I Δn |
| Corrente residual direta (tipo B) | 2,0 mA…1000 mA | 2,0 mA…1000 mA | de 0,1 mA | ±10% IΔn |
| RESISTÊNCIA DE ATERRAMENTO | ||||
| Método de 3 e 4 pólos | de 0,50 Ω…1,99 kΩ de acordo com a norma IEC 61557-5 | 0,00 Ω…1,99 k Ω | de 0,01 Ω | de ±(2% m.v. + 3 dígitos) |
| Método de 3 pólos + pinça | 0,00 Ω…1,99 kΩ | 0,00 Ω…1,99 kΩ | a partir de 0,01 Ω | de ±(2% m.v. + 4 dígitos) |
| Método de 2 grampos | 0,00 Ω…99,9 kΩ | 0,00 Ω…99,9 kΩ | a partir de 0,01 Ω | de ±(10% m.v. + 4 dígitos) |
| Resistência à terra | 0,0 Ωm…99,9 k Ωm | 0,0 Ωm…99,9 k Ωm | a partir de 0,1 Ωm | Dependendo da precisão da medição RE |
| RESISTÊNCIA DE ISOLAMENTO | ||||
| Tensão de medição 50 V | 50 kΩ…250 MΩ de acordo com a norma IEC 61557-2 | 0 kΩ…250 M Ω | a partir de 1 kΩ | a partir de ±(3% m.v. + 8 dígitos) |
| Tensão de medição 100 V | 100 kΩ…500 MΩ de acordo com a norma IEC 61557-2 | 0 kΩ…500 M Ω | a partir de 1 kΩ | a partir de ±(3% m.v. + 8 dígitos) |
| Tensão de medição 250 V | 250 kΩ…999 MΩ de acordo com a norma IEC 61557-2 | 0 kΩ…999 M Ω | a partir de 1 kΩ | a partir de ±(3% m.v. + 8 dígitos) |
| Tensão de medição 500 V | 500 kΩ…2,00 GΩ de acordo com a norma IEC 61557-2 | 0 kΩ…2,00 GΩ | a partir de 1 kΩ | a partir de ±(3% m.v. + 8 dígitos) |
| Tensão de medição 1000 V | 1000 kΩ…4,99 GΩ de acordo com a norma IEC 61557-2 | 0 kΩ…9,99 GΩ | a partir de 1 kΩ | a partir de ±(3% m.v. + 8 dígitos) |
| RESISTÊNCIA DE CONDUTORES DE PROTEÇÃO E LIGAÇÕES EQUIPOTENCIAIS | ||||
| Medição da resistência de condutores de proteção e ligações equipotenciais com corrente de ±200 mA | 0,12 Ω…400 Ω de acordo com a norma IEC 61557-4 | 0,00 Ω…400 Ω | a partir de 0,01 Ω | ±(2% m.v. + 3 dígitos) |
| Medição de resistência com corrente baixa | 0,0 Ω…1999 Ω | 0,0 Ω…1999 Ω | a partir de 0,1 Ω | ±(3% m.v. + 3 dígitos) |
| INTENSIDADE LUMINOSA | ||||
| Medição em lux (lx) | 0 lx…399,9 klx | 0 lx…399,9 klx | a partir de 0,001 lx | de ±(2% m.v. + 5 dígitos) |
| Em pés-velas (fc) | 0 fc…39,99 kfc | 0 fc…39,99 kfc | a partir de 0,001 fc | de ±(2% m.v. + 5 dígitos) |
| Indicação da sequência de fases na mesma direção (correto), direção oposta (incorreto), UL-Ltensão: 95 V…500 V (45 Hz…65 Hz) | ||||
| SEGURANÇA E CONDIÇÕES DE TRABALHO | ||||
| Categoria de medição conforme a norma EN 61010 | IV 300 V, III 500 V | |||
| Proteção contra ingresso | Ip51 | |||
| Tipo de isolamento de acordo com EN 61010-1 e IEC 61557 | duplo | |||
| Dimensões | 288 × 223 × 75 mm | 11,3” x 8,8” x 3,0” | |||
| Peso | aprox. 2,5 kg | 5,5 lbs | |||
| Temperatura de funcionamento | 0…+45 °C | 32…113 °F | |||
| Temperatura de armazenamento | -20…+60 °C | -4…140 °F | |||
| Umidade | 20…90% | |||
| Temperatura nominal | 23 ± 2 °C | |||
| Umidade de referência | 40%…60% | |||
| MEMÓRIA E COMUNICAÇÃO | ||||
| Memória dos resultados das medições | Ilimitado | |||
| Transmissão de dados | USB 2.0 | |||
| OUTRAS INFORMAÇÕES | ||||
| Padrão de qualidade – desenvolvimento, projeto e produção | ISO 9001 | |||
| O produto cumpre os requisitos EMC (emissão para ambiente industrial) conforme as normas | EN 61326-1 EN 61326-2-2 | |||
