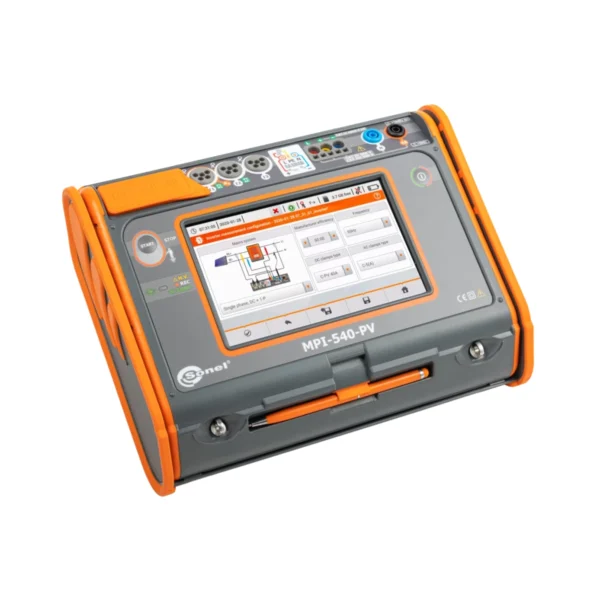

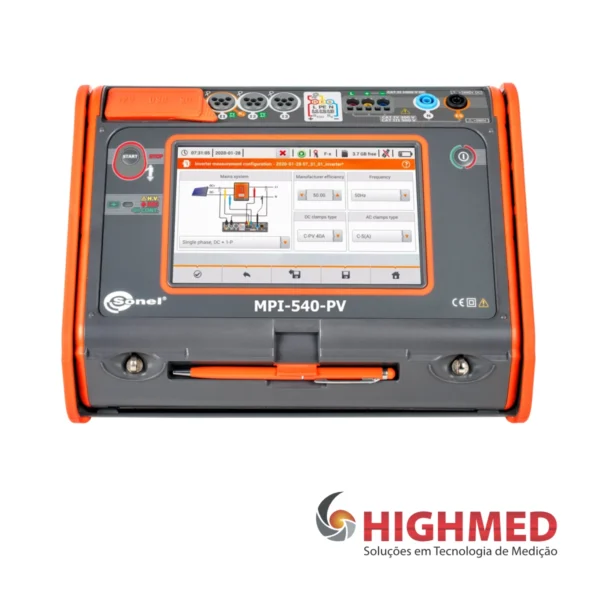

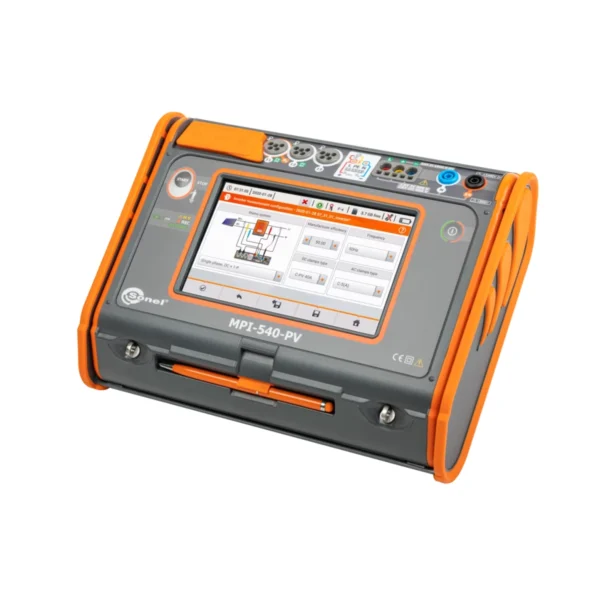

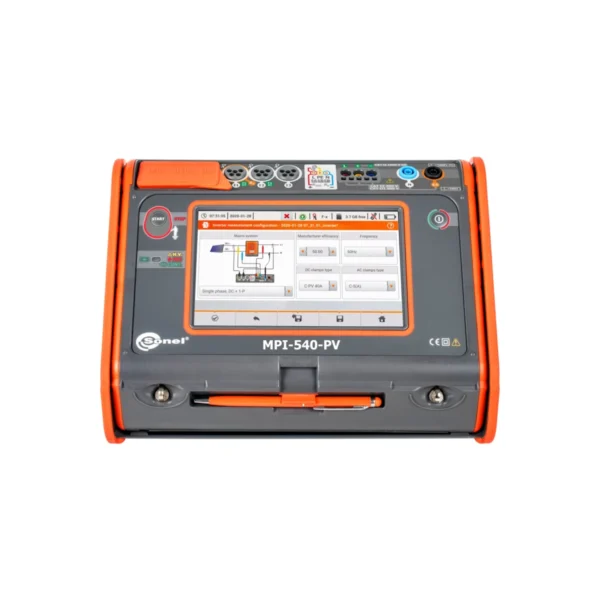

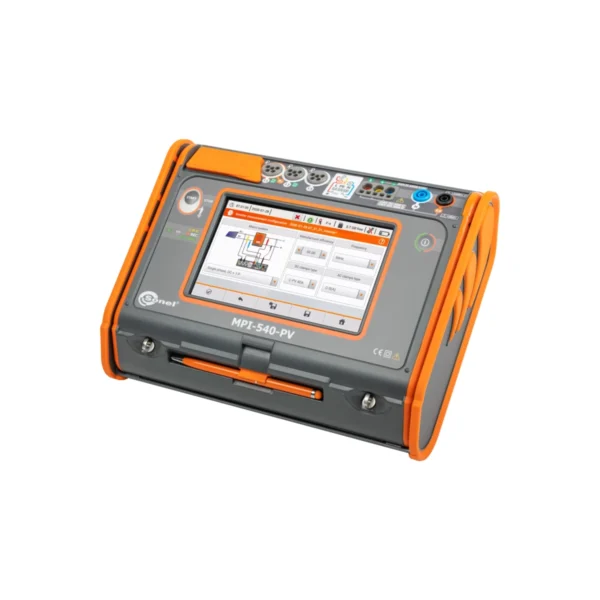

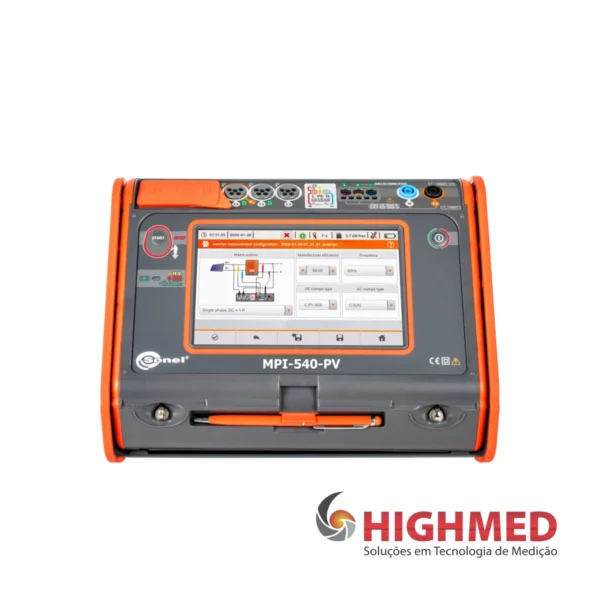

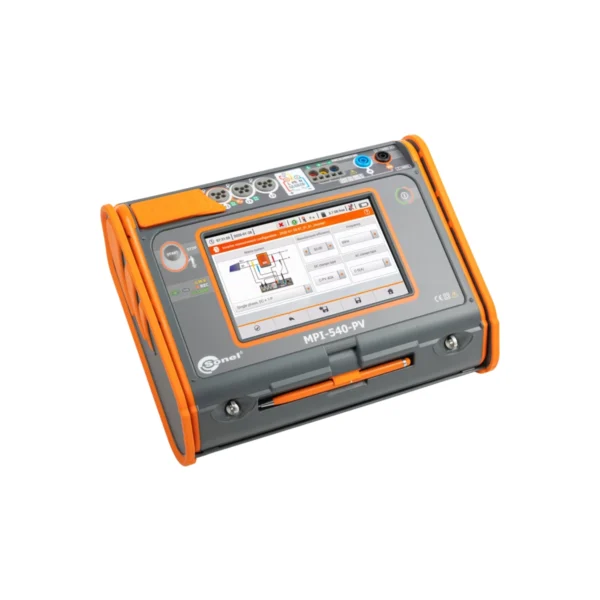

MEDIDOR MULTIFUNCIONAL DE PARÂMETROS DO SISTEMA ELÉTRICO – MPI-540-PV
O Sonel MPI-540 é um medidor multifuncional avançado, desenvolvido para a inspeção completa de instalações elétricas residenciais e industriais, reunindo em um único equipamento as medições de segurança elétrica e o registro de qualidade de energia. Ideal para comissionamento, manutenção e diagnósticos detalhados, o MPI-540 garante confiabilidade, precisão e total conformidade com as normas técnicas.
Com registrador de qualidade de energia trifásico classe S (EN 61000-4-30), o instrumento permite monitorar tensão, corrente, potência, fator de potência, harmônicos até a 40ª ordem, THD, eventos e fluxo de energia em 4 quadrantes. A automação avançada inclui testes automáticos de DR (RCD) e sequências de medições programáveis, reduzindo tempo de trabalho e eliminando erros operacionais.
Robusto, versátil e altamente preciso, o Sonel MPI-540 é a solução ideal para profissionais que exigem análises completas de segurança elétrica e qualidade de energia em um único dispositivo.
O medidor multifuncional de parâmetros de instalações elétricas Sonel MPI-540-PV é uma ferramenta avançada criada especificamente para medir parâmetros de instalações fotovoltaicas. Com um único dispositivo, é possível realizar uma ampla gama de testes nos lados CC e CA, conforme as diretrizes da norma EN 62446. Além disso, o Sonel MPI-540-PV também é utilizado para realizar todas as medições necessárias para determinar as condições de segurança de instalações elétricas residenciais e industriais. Este medidor é um dispositivo com recursos avançados, dedicado a profissionais que atuam no setor de instalações elétricas.
Ao medir os parâmetros de uma instalação fotovoltaica, o medidor recalcula automaticamente os parâmetros para as condições de referência STC (Condições Padrão de Teste). As medições de tensão, corrente e potência nos lados CA e CC do inversor verificam sua eficiência. Após a transferência dos dados armazenados na memória do medidor para o programa Sonel Reports PLUS, é possível gerar um relatório dos parâmetros da instalação fotovoltaica.
Para automatizar as medições, o medidor Sonel MPI-540-PV foi aprimorado com a função de teste de dispositivos de corrente residual no modo automático. O instrumento também possui sequências de medição pré-programadas pelo fabricante (os chamados autotestes), que podem ser ampliadas com sequências personalizadas, se necessário. As capacidades e funcionalidades do medidor serão ainda mais ampliadas com um acessório adicional selecionado adequadamente, como o adaptador AutoISO-1000C, que permite a medição automática da resistência de isolamento de cabos de 3, 4 e 5 condutores.
Características
O medidor possui funcionalidade acima da média. Ele combina as capacidades de medição de vários dispositivos, garantindo, ao mesmo tempo, uma precisão igualmente boa.
O instrumento MPI-540-PV pode medir instalações fotovoltaicas conforme a norma EN 62446:
- continuidade das ligações protetoras e equipotenciais,
- resistência do solo,
- resistência de isolamento no lado CC,
- tensão de circuito aberto U OC ,
- corrente de curto-circuito I SC ,
- Correntes e potências de trabalho nos lados CC e CA,
- Eficiência do inversor.
| FUNÇÕES DE MEDIÇÃO | FAIXA DE MEDIÇÃO | FAIXA DE EXIBIÇÃO | RESOLUÇÃO | PRECISÃO ±(% M.V. + DÍGITOS) | ||||
| IMPEDÂNCIA DO CIRCUITO DE FALHA | ||||||||
| Circuito de falha Z L-PE , Z L-N , Z L-L | 0,13 Ω…1999,9 Ω conforme IEC 61557 | 0,00 Ω…1999 Ω | de 0,001 Ω | ±(5% mv + 30 dígitos) | ||||
| Circuito de falha Z L-PE no modo RCD | de 0,50 Ω…1999 Ω conforme IEC 61557 | 0,00 Ω…1999 Ω | a partir de 0,01 Ω | de ±(6% mv + 5 dígitos) | ||||
| MEDIÇÕES DOS PARÂMETROS DO RCD | ||||||||
| Teste de disparo do DR e medição do tempo de disparo t A corrente de medição 0,5 I Δn , 1 I Δn , 2 I Δn , 5 I Δn | ||||||||
| RCD de retardo geral e de curto prazo | 0 ms…300 ms | 0 ms…300 ms | 1 ms | de ±(2% mv + 2 dígitos) | ||||
| RCD seletivo | 0 ms…500 ms | 0 ms…500 ms | 1 ms | de ±(2% mv + 2 dígitos) | ||||
| Medição da corrente de disparo do DR (disjuntor diferencial residual) I A corrente de medição 0 0,2 I Δn …2,0 I Δn | ||||||||
| Para corrente residual senoidal (tipo ca) | 3,3 mA…1000 mA | 3,3 mA…1000 mA | a partir de 0,1 mA | ±5% I Δn | ||||
| para corrente residual unidirecional e unidirecional com polarização CC de 6 mA (tipo A) | 3,5 mA…700 mA | 3,5 mA…700 mA | a partir de 0,1 mA | ±10% I Δn | ||||
| Para corrente residual direta (tipo b) | 2,0 mA…1000 mA | 2,0 mA…1000 mA | a partir de 0,1 mA | ±10% I Δn | ||||
| RESISTÊNCIA DA TERRA | ||||||||
| Método de 3 e 4 polos | de 0,50 Ω…1,99 kΩ conforme IEC 61557-5 | 0,00 Ω…1,99 kΩ | a partir de 0,01 Ω | de ±(2% mv + 3 dígitos) | ||||
| Método de 3 polos + grampo | 0,00 Ω…1,99 kΩ | 0,00 Ω…1,99 kΩ | a partir de 0,01 Ω | de ±(2% mv + 4 dígitos) | ||||
| Método de 2 grampos | 0,00 Ω…99,9 kΩ | 0,00 Ω…99,9 kΩ | a partir de 0,01 Ω | de ±(10% mv + 4 dígitos) | ||||
| Resistência à terra | 0,0 Ω m…99,9 kΩm | 0,0 Ωm…99,9 kΩm | a partir de 0,1 Ωm | Dependendo da precisão da medição de RE | ||||
| RESISTÊNCIA DE ISOLAMENTO | ||||||||
| Medição de tensão 50 V | 50 kΩ…250 MΩ conforme IEC 61557-2 | 0 kΩ…250 MΩ | de 1 kΩ | de ±(3% mv + 8 dígitos) | ||||
| Medição de tensão 100 V | 100 kΩ…500 MΩ conforme IEC 61557-2 | 0 kΩ…500 MΩ | de 1 kΩ | de ±(3% mv + 8 dígitos) | ||||
| Medição de tensão 250 V | 250 kΩ…999 MΩ conforme IEC 61557-2 | 0 kΩ…999 MΩ | de 1 kΩ | de ±(3% mv + 8 dígitos) | ||||
| Medição de tensão 500 V | 500 kΩ…2,00 GΩ conforme IEC 61557-2 | 0 kΩ…2,00 GΩ | de 1 kΩ | de ±(3% mv + 8 dígitos) | ||||
| Medição de tensão 1000 V | 1000 kΩ…4,99 GΩ conforme IEC 61557-2 | 0 kΩ…9,99 GΩ | de 1 kΩ | de ±(3% mv + 8 dígitos) | ||||
| RESISTÊNCIA DE CONDUTORES DE PROTEÇÃO E LIGAÇÕES EQUIPOTENCIAIS | ||||||||
| Medição da resistência de condutores de proteção e ligações equipotenciais com corrente de ±200 mA. | 0,12 Ω…400 Ω conforme IEC 61557-4 | 0,00 Ω…400 Ω | a partir de 0,01 Ω | ±(2% mv + 3 dígitos) | ||||
| Medição de resistência com baixa corrente | 0,0 Ω…1999 Ω | 0,0 Ω…1999 Ω | a partir de 0,1 Ω | ±(3% mv + 3 dígitos) | ||||
| INTENSIDADE DA LUZ | ||||||||
| Medição em lux (lx) | 0 lx…399,9 klx | 0 lx…399,9 klx | a partir de 0,001 lx | de ±(2% mv + 5 dígitos) | ||||
| Medição em pés-velas (fc) | 0 fc…39,99 kfc | 0 fc…39,99 kfc | a partir de 0,001 fc | de ±(2% mv + 5 dígitos) | ||||
| Indicação de sequência de fase | Na mesma direção (correto), direção oposta (incorreto), tensão U L-L : 95 V…500 V (45 Hz…65 Hz) | |||||||
“Especificações – Registrador de qualidade de energia trifásico
O dispositivo foi projetado para funcionar com energia elétrica:
• com frequência nominal de 50/60 Hz
• com tensão nominal: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V
• Redes de data centers
Sistemas suportados:
• monofásico
• fase dividida com N comum
• Trifásico – Estrela (YYE) com e sem condutor N
• trifásico – Delta”
| PARÂMETRO | FAIXA DE MEDIÇÃO | FAIXA DE EXIBIÇÃO | PRECISÃO ±(% M.V. + DÍGITOS) | |||||
| Tensão alternada (TRMS) | 0,0…500 V | 0,01% U nom | ±0,5% U nom | |||||
| Corrente alternada (TRMS) | dependendo da braçadeira* | 0,01% Eu nomeio | ±2% mv se mv ≥ 10% I nom, ±2% I nom se mv < 10% I nom (o erro não leva em conta o erro de fixação). | |||||
| Freqüência | 40,00…70,00 Hz | 0,01 Hz | ±0,05 Hz | |||||
| Potência ativa, reativa, aparente e de distorção | dependendo da configuração (transdutores, braçadeiras) | 4 dígitos significativos | dependendo da configuração (transdutores, braçadeiras) | |||||
| Energia ativa, reativa e aparente | dependendo da configuração (transdutores, braçadeiras) | 4 dígitos significativos | como erro de energia | ||||||||
| cosseno φ e fator de potência (FP) | 0,00…1,00 | 0,01 | ±0,03 | ||||||||
| HARMÔNICOS | |||||||||||
| Tensão | Quanto à tensão alternada True RMS | Quanto à tensão alternada True RMS | ±5% mv se mv ≥ 3% U nom, ±0,15% U nom se mv < 3% U nom | ||||||||
| Atual | Quanto à corrente alternada True RMS | Quanto à corrente alternada True RMS | ±5% mv se mv ≥ 10% U nom, ±0,5% U nom se mv < 10% U nom | ||||||||
| THD | |||||||||||
| Tensão | 0,0…100,0% (em relação ao valor RMS) | 0,1% | ±5% | ||||||||
| Atual | 0,0…100,0% (em relação ao valor RMS) | 0,1% | ±5% | ||||||||
| Fator de desequilíbrio | 0,0…10,0% | 0,1% | ±0,15% (erro absoluto) | ||||||||
“Grampo F-1A, F-2A, F-3A: 0…3000 A CA (10 000 A p-p ) Grampo C-4A: 0…1200 A CA
Grampo C-5A: 0…1000 A CA/0…1400 A CC
Grampo C-6A: 0…12 A CA Grampo C-7A: 0…100 A CA”
| MEDIÇÃO DE CORRENTE CA (VALOR EFICAZ VERDADEIRO) COM ALICATE AMPERÍMETRO | |||||||||||
| Corrente nominal | C-4A C-5A | C-6A | C-7A | F-1A | F-2A F-3A | ||||||
| Corrente nominal | 1200 A CA | 1000 A CA 1400 A CC | 12 A CA | 100 A CA | 3000 A CA | 3000 A CA | 3000 A CA | ||||
| Freqüência | 30 Hz…10 kHz DC…5 kHz | 40 Hz…10 kHz | 40 Hz…1 kHz | 40 Hz…10 kHz | 40 Hz…10 kHz 40 Hz…10 kHz | ||||||
| Diâmetro máximo do condutor medido | 52 mm | 39 mm | 20 mm | 24 mm | 380 mm | 250 mm | 140 mm | ||||
| Precisão mínima | ≤0,5% ≤1,5% | ≤1% | 0,5% | 0,5% | 0,5% 0,5% | ||||||
| Alimentação por bateria | – | √ | – | – | – | – | – | ||||
| Comprimento do chumbo | 2,2 m 2,2 m | 2,2 m | 3 m | 2,5 m | 2,5 m 2,5 m | ||||||
| Categoria de medição | IV 300 V | IV 300 V | IV 300 V | IV 300 V | IV 600 V | IV 600 V | IV 600 V | ||||
| Proteção contra entrada de água | Ip40 Ip40 | Ip40 | Ip40 | Ip67 | Ip67 Ip67 | ||||||
| PARÂMETROS DE INSTALAÇÃO FOTOVOLTAICA | |||||||||||
| Funções de medição | Faixa de exibição | Resolução | Precisão ±(% m.v. + dígitos) | ||||||||
| Tensão de circuito aberto UOC | 0.0 V…1000 V | a partir de 0,1 V | de ±(3% m.v. + 2 dígitos) | ||||||||
| Corrente de curto-circuito ISC | 0.00 A…20.00 A | 0.1 A | ±(3% m.v. + 0.10 A) | ||||||||
