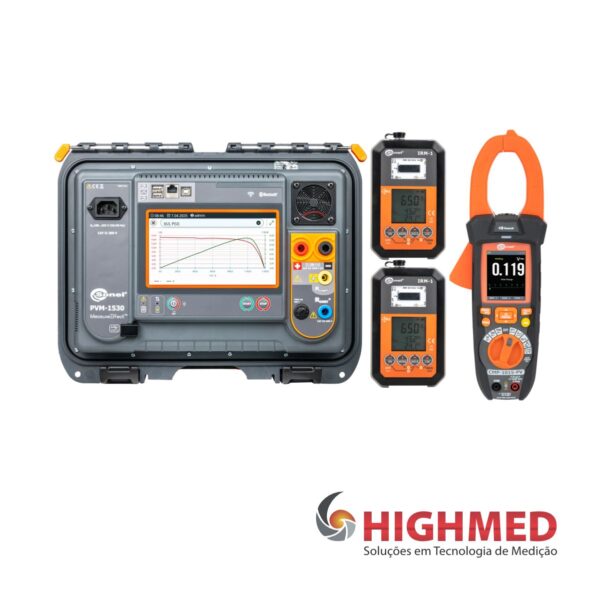

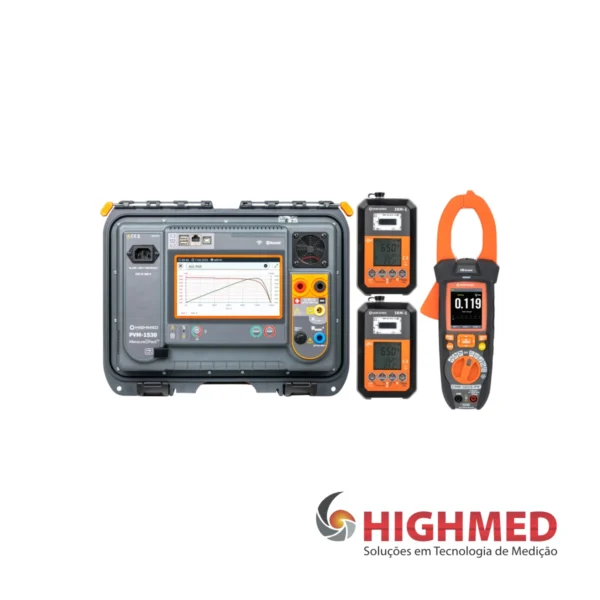

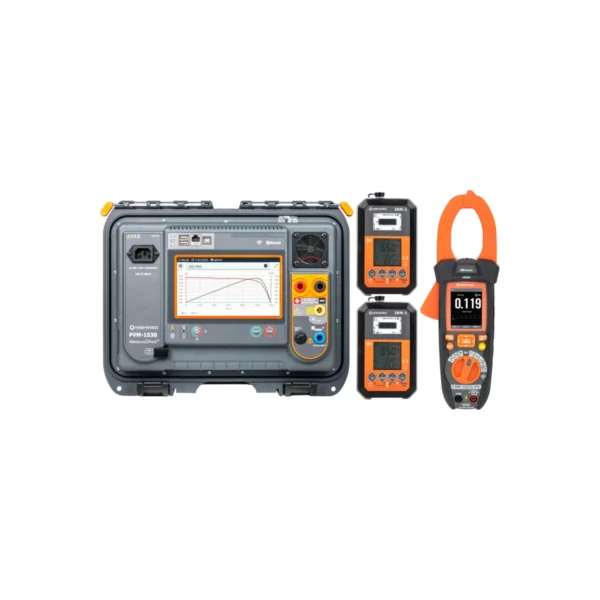

MEDIDOR PROFISSIONAL PARA INSTALAÇÕES FOTOVOLTAICAS ATÉ 1500 V – PVM-1530 MAX

O PVM-1530 MAXé um medidor pioneiro para instalações fotovoltaicas de até 1500 V, com um número substancial de funções de medição. Pode ser usado para medições de categoria 1, conforme a norma EN 62446-1.
Permite a medição da curva IU para a categoria 2, conforme a norma EN 62446-1. Além disso, também converte os parâmetros medidos em condições STC, conforme a norma EN IEC 60891. Abrangente, porém simples de usar, ele desempenha perfeitamente suas funções de monitoramento dos parâmetros de segurança e eficiência de instalações fotovoltaicas (FV).

Medidor de radiação solar e temperatura – IRM-1
IRM-1, pequeno, mas indispensável para testar sistemas fotovoltaicos. Ao medir os valores de radiação solar, bem como as temperaturas do painel e do ambiente, ele fornece os dados necessários para converter os resultados em condições STC. Um registrador integrado com memória de 5.000 registros permite que o instrumento seja usado como uma ferramenta no processo de projeto de usinas fotovoltaicas, bem como para diagnosticar problemas de sombreamento de painéis.

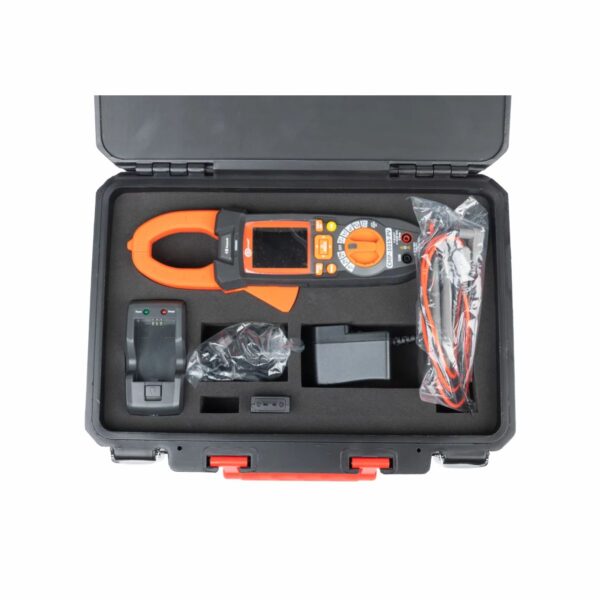

Alicate amperímetro digital para instalações fotovoltaicas – CMP-1015-PV
O dispositivo é dedicado à medição de corrente e tensão CC em instalações fotovoltaicas. O dispositivo é versátil devido às suas diversas opções de medição. Além das medições básicas, o instrumento possui um registrador com gráficos. Trabalhar sob luz solar direta não é difícil graças ao visor de alto brilho.

Características – PVM-1530 MAX

• Pode ser usado para medições de categoria 1 de acordo com EN 62446-1.
• Permite a medição da curva IU para categoria 2 de acordo com EN 62446-1 e EN 61829.
• Permite a medição de painéis fotovoltaicos, incluindo painéis bifaciais e de alta eficiência.
• Capacidade de definir procedimentos de medição.
• Ele converte parâmetros medidos em condições STC de acordo com EN IEC 60891 por meio da cooperação com o medidor de temperatura e radiação solar IRM-1.
• Função reSYNC – conclusão automática de resultados com parâmetros ambientais e sua conversão para condições STC após restauração da conexão com o IRM-1.
• A interface de rádio acoplável garante a cooperação com o medidor IRM-1 em longas distâncias.
• Bluetooth e Wi-Fi integrados para comunicação com dispositivos externos.
• Grande memória estruturada de medições.
• Grande tela sensível ao toque para boa visibilidade sob luz solar intensa.

Parâmetros medidos

• Medição das características de UI e PU.
• Conversão para condições STC.
• A tensão de circuito aberto do painel fotovoltaico ou de uma cadeia de painéis, até 1500 V CC.
• Tensão RMS da rede CA até 1000 V com medição de frequência.
• Corrente de curto-circuito de um painel fotovoltaico ou cadeia de painéis – até 40 A CC.
• Resistência de isolamento de painéis fotovoltaicos – medição de tensão de 250, 500, 1000, 1500 V DC, medição simultânea de dois valores: R ISO+ e R ISO- .
• Resistência de isolamento de circuitos CA – medição de tensão 250, 500, 1000 V CC.
• Resistência dos condutores de proteção e ligação equipotencial com corrente de ± 200 mA.
• Medição da corrente de operação dos painéis fotovoltaicos e da corrente CA – tudo com
• Medidor CMP-1015-PV.
• Medição de potência CA/CC.
• Teste de diodos de bypass, detecção automática de polaridade.
• Teste de diodos de bloqueio com tensão CC de 1000, 1500 V.

Medidas de Cat. 1 e características de UI

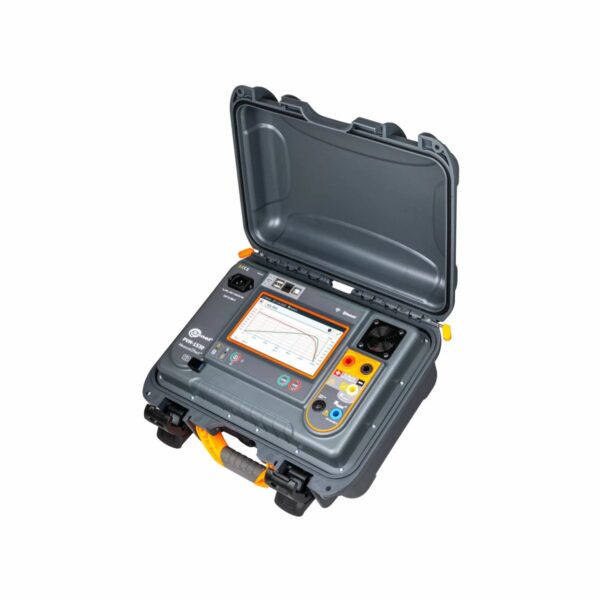

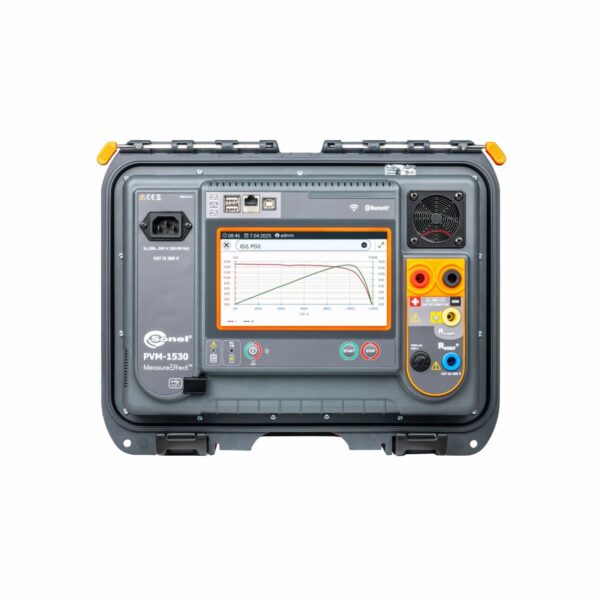

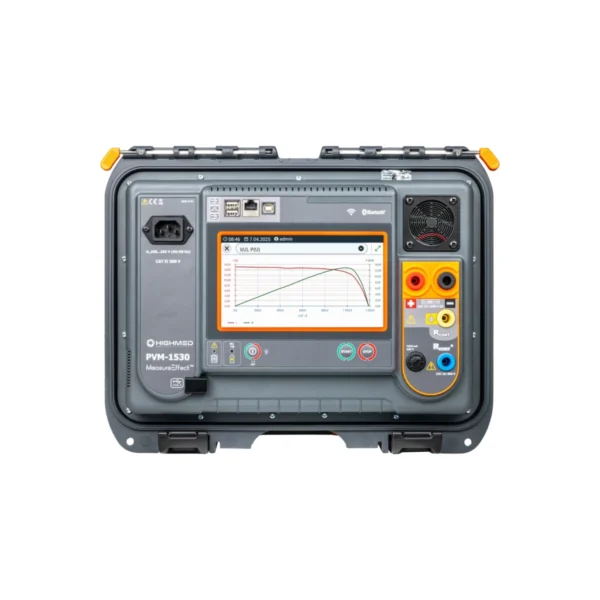

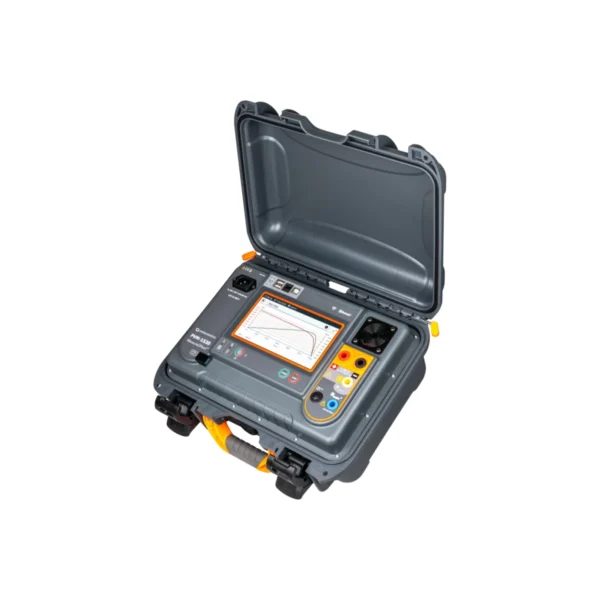

O PVM-1530 é um medidor pioneiro para instalações fotovoltaicas de até 1500 V, com um número substancial de funções de medição. A seleção é feita por meio de uma tela sensível ao toque. A tela é grande, colorida e com forte retroiluminação, facilitando a operação sob luz solar direta. A ampla memória estrutural reduz significativamente o tempo de preparação da documentação pós-medição.

Estanqueidade e durabilidade
Os fotômetros apresentam excelente desempenho em condições ambientais adversas. O invólucro do PVM-1530 é robusto e hermético quando fechado, garantindo a proteção do fotômetro durante a medição.

Comunicação e software
Os dados de medição do PVM-1530 podem ser transferidos para um computador via cabo ou comunicação sem fio. O Sonel Reader garante o salvamento dos dados baixados em formatos populares e a impressão. Para gerar um relatório sobre proteção contra choque elétrico, utilize o software opcional: Sonel Reports Plus.

Problemas? reSYNC!
Pode acontecer que, durante as medições, o PVM-1530 se afaste tanto do IRM-1 que a comunicação entre eles seja perdida. Se as medições forem continuadas, após o restabelecimento da conexão, os resultados serão automaticamente complementados com parâmetros ambientais, registrados pelo IRM-1 em sua memória temporária, e convertidos em condições STC.

Características – IRM-1

• Medição de radiação solar e temperatura.
• A interface LoRa para comunicação com um medidor mestre – oferece um alcance maior que a tecnologia Bluetooth!
• Sincronização automática de dados com um medidor mestre com função reSYNC.
• Bússola e sensor de inclinação integrados.
• Gravador integrado que pode ser usado para registrar a radiação solar antes da construção de sistemas fotovoltaicos, bem como para medir o sombreamento de sistemas existentes.
• Grande memória de medição: 999 células de memória cache e 5000 registros do gravador disponíveis (gravação única) com a opção de sobrescrevê-los (gravação contínua).

Parâmetros medidos

• Intensidade da radiação solar (irradiância) em W/m 2 ou BTU/ft 2 h.
• Temperatura do painel fotovoltaico em °C ou °F.
• Temperatura ambiente em °C ou °F.
• Ângulo de inclinação dos painéis
• Orientação dos painéis com a bússola incorporada.

Estanqueidade e durabilidade – IRM-1
O medidor apresenta excelente desempenho em condições ambientais adversas. A proteção contra a entrada de poeira e água é garantida pelo invólucro com classificação IP65. Isso é especialmente importante para medições em sistemas fotovoltaicos, que são instalações externas.

Comunicação e software – IRM-1
Os dados de medição do IRM-1 podem ser transferidos para um computador através da porta USB. Além disso, o dispositivo possui uma interface LoRa sem fio (longo alcance) integrada para troca automática de dados com o medidor mestre – mesmo em longas distâncias.

Energia fotovoltaica sob controle rigoroso – CMP-1015-PV
O dispositivo é dedicado à medição de corrente e tensão CC em instalações fotovoltaicas com tensões de 1500 V. O medidor também fornece medições precisas a jusante de conversores de frequência graças à função VFD.

Especificações Técnicas
Tensão

• Tensão CA: Faixa de medição: 0,0 V…1000,0 V; Faixa de exibição: 0,0 V…1000,0 V; Resolução: 0,1 V; Precisão: ±(2% mv + 6 dígitos)
• Tensão CC: Faixa de medição: 0,0 V…1500,0V; Faixa de exibição: 0,0 V…1500,0 V; Resolução: 0,1 V, Precisão: ±(0,5% mv + 2 dígitos)
• Freqüência: Faixa de medição: 10,0Hz…100,0 Hz; Faixa de exibição: 0 Hz…100,0Hz; Resolução: 0,1 Hz; Precisão: ±(0,5% mv + 2 dígitos)

Corrente de curto-circuito I SC

• Tensão 1500 V CC: Faixa de medição: 0, 0 0… 3 0, 0 0 A; Faixa de exibição: 0,00… 30,00 A; Resolução: 0,01 A; Precisão: ±(1% mv + 2 dígitos)
• Tensão 1000 V CC: Faixa de medição: 0, 0 0… 4 0, 0 0 A; Faixa de exibição: 0,00… 40,00 A; Resolução: 0,01 A; Precisão: ±(1% mv + 2 dígitos)

Resistência de isolamento
Resistência de isolamento no lado CA

• Medição de tensão 250 V: Faixa de medição: 250 kΩ… 200 MΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ… 200,0 MΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)
• Medição de tensão de 500 V: Faixa de medição: 500 kΩ… 500 MΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ… 500,0GΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)
• Medição de tensão de 1000 V: Faixa de medição: 1000 kΩ… 1.000 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0kΩ… 1,000 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)

Resistência de isolamento no lado CC

• Medição de tensão 250 V / 500 V / 1000 V / 1500 V: Faixa de medição: 250 kΩ…500 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…500,0 GΩ; Resolução: a partir de 0,1
  kΩ; Precisão: ±(8% mv + 8 dígitos)

Resistência de condutores de proteção e ligações equipotenciais

• Medição da resistência de condutores de proteção e ligações equipotenciais com corrente de ±200 mA: Faixa de medição: 0,10Ω…1999 Ω conforme EN IEC 61557-4; Faixa de exibição: 0,00 Ω…1999 Ω; Resolução: a partir de 0,01 Ω; Resolução: de ±(2% mv + 3 dígitos)
• Corrente de operação: Faixa de medição: quanto ao CMP-1015-PV; Faixa de exibição: quanto ao CMP-1015-PV; Resolução: quanto ao CMP-1015-PV; Precisão: quanto ao CMP-
  1015-PV
• Medição de potência: Faixa de medição: 0,0 kW…999,0 kW; Faixa de exibição: 0,0 kW…999,0 kW; Resolução: 0,1 kW; Precisão: ±(6% mv + 5 dígitos)
  “mv” – valor medido



Especificações Técnicas – IRM-1

• Irradiância
• Medição em W/ m²: Faixa de medição: 0W/m² … 1400 W/ m²; Faixa de exibição: 0W/m² … 1400 W/ m²; Resolução: 1 W/ m²; Precisão: ±(5% mv + 2 dígitos)
  Medição em BTU/ ft² h: Faixa de medição: 0BTU/ pé² h…444 BTU/ pé² h; Faixa de exibição: 0 BTU/ pé² h…444 BTU/ pé² h; Resolução: 1 BTU/ pé² h; Precisão: ±(5% mv +
  2 dígitos)

PV e temperatura ambiente

• Medição em °C: Faixa de medição: -20,0 °C… 100,0 °C; Faixa de exibição: -20,0 °C… 100,0 °C; Resolução: 0,1 °C; Precisão: ±(1% mv + 5 dígitos)
• Medição em °F: Faixa de medição: -4,0 ° F… 212,0 °F; Faixa de exibição: 4,0 °F… 212,0 °F; Resolução: 0,1 °F; Precisão: ±(1% mv + 5 dígitos)
• Ângulo de inclinação: Faixa de medição: – 90°…+90°; Faixa de exibição: -90°…+90°; Resolução: 1°; Precisão: ±2°
• Direção da posição – bússola: Faixa de medição: 0°…360°; Faixa de exibição: 0°…360°; Resolução: 1°; Precisão: ±5°
  “mv” – valor medido

Itens Inclusos

• Plataforma de medição, Medidor fotovoltaico, Medidor de radiação solar e temperatura, Alicate medidor digital para instalações fotovoltaicas, Adaptador USB para transmissão de dados, Adaptador de tomadas banana MC4 1,5 kV (conjunto), Cabo de 2 m com plugues MC4 (conjunto de 2 unidades), Cabo de teste de 3 m azul 5 kV (plugues banana), Cabo de teste de 3 m amarelo CAT III 1500 V (plugues banana), Cabo de teste de 1,8 m vermelho 5 kV (plugues banana), Cabo de teste de 1,8 m preto 5 kV (plugues banana), Conjunto de cabos de teste para CMM/CMP, Garra jacaré 1 kV 20 A preta, Ponta de prova de 5 kV (conector banana) preta, Sonda de temperatura tipo K, Adaptador tipo K para sonda de temperatura, Bateria recarregável de polímero de lítio de 7,4 V e 1200 mAh, Conjunto de montagem e medição IRM-1 (com plugue digital), Fonte de alimentação de 5 V com saída USB 2.0, Carregador, Fonte de alimentação do carregador de bateria, Estojo de transporte, Maleta de transporte, Cabo USB, Cabo de alimentação de 230 V (ficha IEC C13), Chave para conectores Mc4, Fusível 0,5 A, 1000 V CA/CC, 6,3 x 32 mm, Certificado de calibração de fábrica
