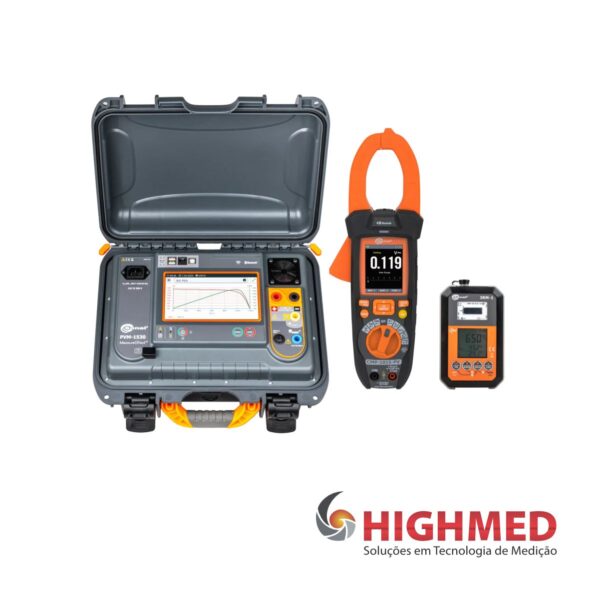

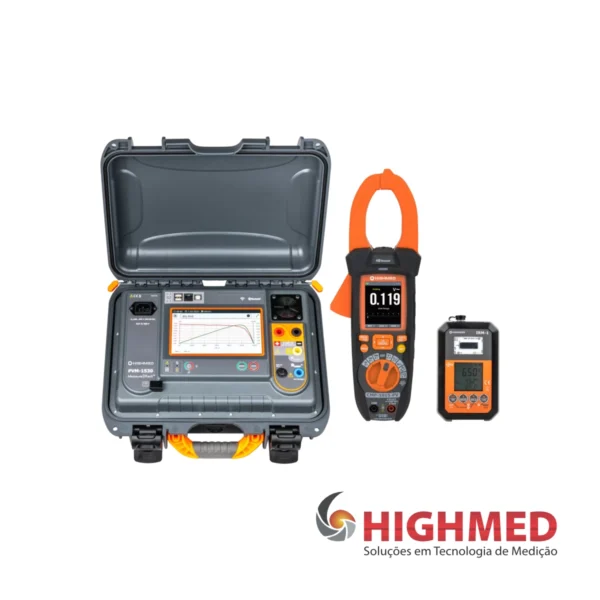

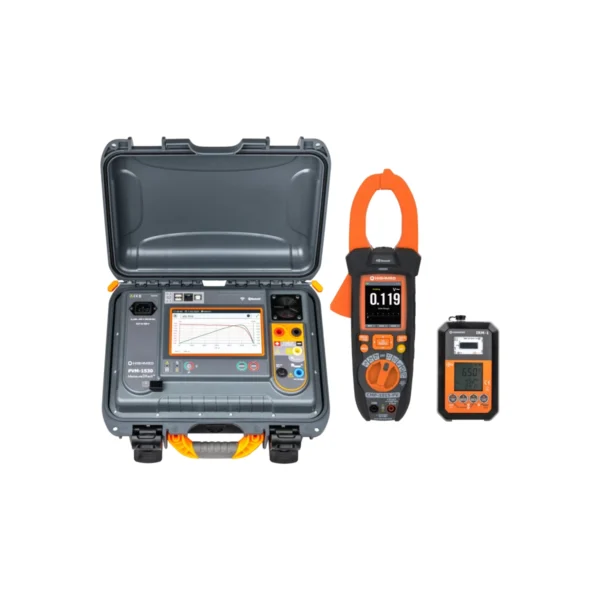

MEDIDOR PROFISSIONAL PARA INSTALAÇÕES FOTOVOLTAICAS ATÉ 1500 V – PVM-1530 PRO

O PVM-1530 PRO é um medidor pioneiro para instalações fotovoltaicas de até 1500 V, com um número substancial de funções de medição.
Pode ser usado para medições de categoria 1, de acordo com a norma EN 62446-1. Permite a medição da curva IU para categoria 2, também de acordo com a norma EN 62446-1. Além disso, converte os parâmetros medidos em condições STC, de acordo com a norma EN IEC 60891. Abrangente e, ao mesmo tempo, simples de usar, executa com perfeição suas tarefas no monitoramento dos parâmetros de segurança e eficiência de instalações fotovoltaicas (FV).

Medidor de radiação solar e temperatura IRM-1
O IRM-1 é pequeno, mas indispensável para testar sistemas fotovoltaicos. Ao medir os valores de radiação solar, bem como as temperaturas dos painéis e do ambiente, ele fornece os dados necessários para converter os resultados em condições padrão de teste (STC). Um registrador integrado com memória para 5.000 registros permite que o instrumento seja usado como ferramenta no processo de projeto de usinas fotovoltaicas, além de diagnosticar problemas de sombreamento dos painéis.

Alicate amperímetro digital CMP-1015-PV para instalações fotovoltaicas
O dispositivo é dedicado à medição de corrente contínua e tensão em instalações fotovoltaicas. Sua versatilidade se deve às diversas opções de medição. Além das medições básicas, o instrumento possui um registrador gráfico . Trabalhar sob luz solar direta não é um problema graças ao visor de alto brilho.

Características – PVM-1530 PRO

• Pode ser utilizado para medições de categoria 1 de acordo com a norma EN 62446-1.
• Permite a medição da curva IU para a categoria 2 de acordo com as normas EN 62446-1 e EN 61829.
• Permite a medição de painéis fotovoltaicos, incluindo painéis bifaciais e de alta eficiência.
• Capacidade de definir procedimentos de medição.
• Ele converte os parâmetros medidos em condições STC de acordo com a norma EN IEC 60891, em conjunto com o medidor de radiação solar e temperatura IRM-1.
• FunçãoreSYNC – preenchimento automático dos resultados com parâmetros ambientais e sua conversão para condições STC após o restabelecimento da conexão com o IRM-1.
• A interface de rádio acoplável garante a cooperação com o medidor IRM-1 em longas distâncias.
• Bluetooth e Wi-Fi integrados para comunicação com dispositivos externos.
• Grande memória estruturada de medições.
• Tela sensível ao toque grande para boa visibilidade sob luz solar intensa.

Parâmetros medidos – PVM-1530 PRO

•  Medição das características de IU e PU.

Conversão para condições STC.

• A tensão de circuito aberto do painel fotovoltaico ou de uma cadeia de painéis pode chegar a 1500 V CC.
• Tensão RMS da rede CA até 1000 V com medição de frequência.
• Corrente de curto-circuito de um painel fotovoltaico ou cadeia de painéis – até 40 A CC.
• Resistência de isolamento de painéis fotovoltaicos – medição de tensão de 250, 500, 1000, 1500 V CC, medição simultânea de dois valores: R ISO+ e R ISO- .
• Resistência de isolamento de circuitos CA – medição de tensão de 250, 500 e 1000 V CC.
• Resistência dos condutores de proteção e ligação equipotencial com corrente de ± 200 mA.
• Medição da corrente de operação e da corrente alternada dos painéis fotovoltaicos – tudo com
• Medidor CMP-1015-PV.
• Medição de potência CA/CC.
• Teste de diodos de bypass, detecção automática de polaridade.
• Teste de diodos de bloqueio com tensão CC de 1000 e 1500 V.

PVM-1530 PRO | Medidas de categoria 1 e características da UI

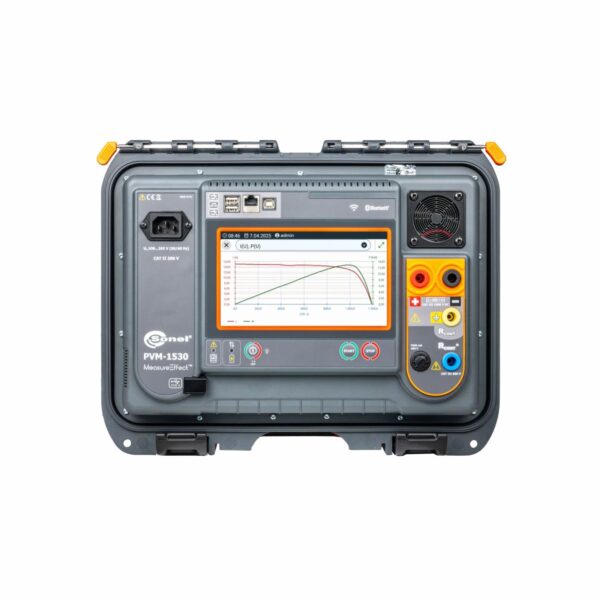

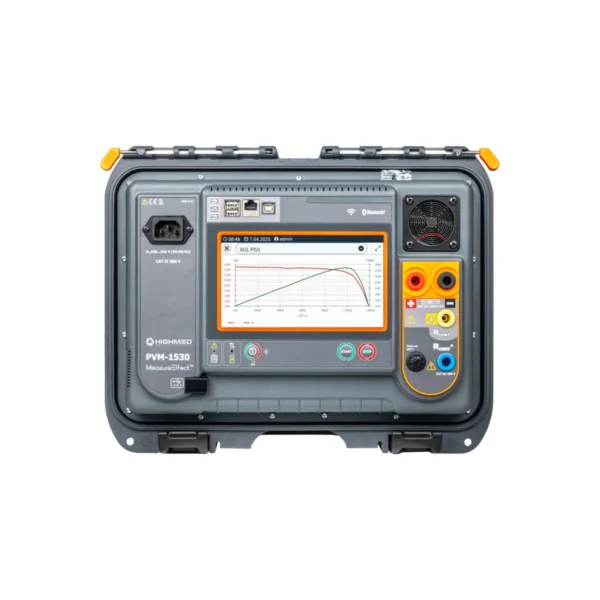

O PVM-1530 PRO é um medidor pioneiro para instalações fotovoltaicas de até 1500 V, com um número substancial de funções de medição. A seleção das funções é feita através de uma tela sensível ao toque. A tela é grande, colorida e possui forte retroiluminação, permitindo a operação mesmo sob luz solar direta. A ampla memória estrutural reduz significativamente o tempo necessário para a preparação da documentação pós-medição.

PVM-1530 PRO | Estanqueidade e durabilidade

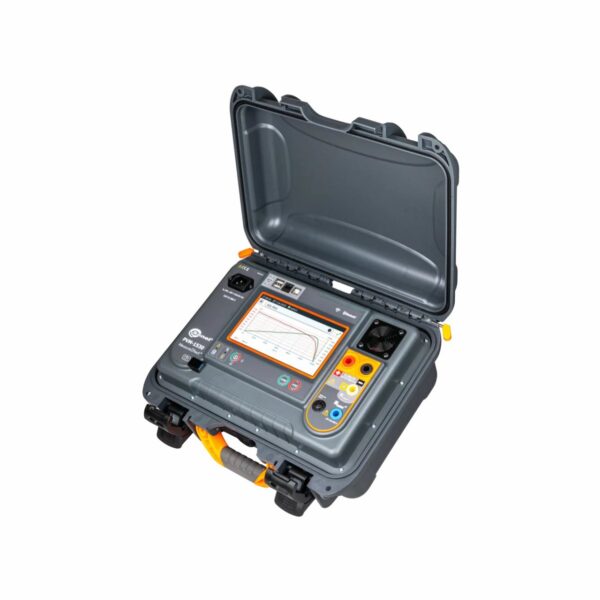

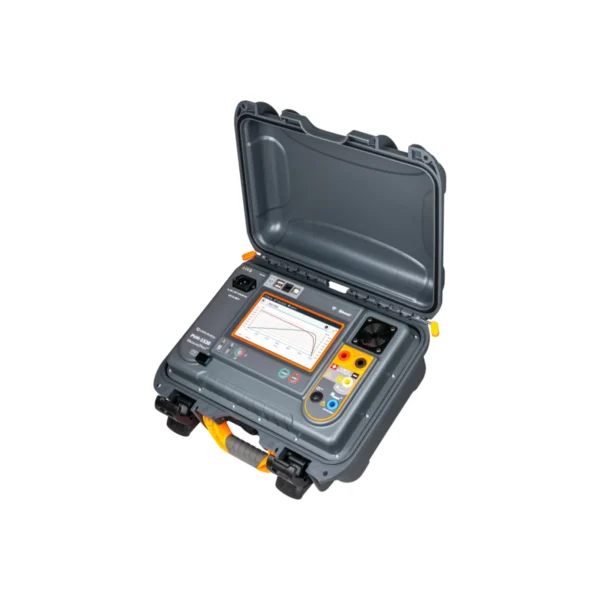

Os fotômetros apresentam bom desempenho em condições ambientais adversas. A carcaça do PVM-1530 é robusta e hermética quando fechada, garantindo a proteção do instrumento durante as medições.

PVM-1530 PRO | Comunicação e software
Os dados de medição do PVM-1530 podem ser transferidos para um computador via cabo ou comunicação sem fio. O Sonel Reader permite salvar os dados baixados em formatos populares e imprimi-los . Para gerar um relatório sobre proteção contra choque elétrico, utilize o software opcional: Sonel Reports Plus .

PVM-1530 PRO | Problemas? Sincronize novamente!
Pode acontecer que, durante as medições, o PVM-1530 PRO se afaste tanto do IRM-1 que a comunicação entre eles seja perdida. Se as medições forem continuadas, após o restabelecimento da conexão, os resultados serão automaticamente complementados com os parâmetros ambientais que, nesse ínterim, foram registrados pelo IRM-1 em sua memória temporária e convertidos em condições STC.

IRM-1 | Características
Medição da radiação solar e da temperatura.
A interface LoRa para comunicação com um medidor mestre oferece um alcance maior do que a tecnologia Bluetooth!
Sincronização automática de dados com um medidor mestre através da função reSYNC.

Bússola e sensor de inclinação integrados.
Gravador integrado que pode ser usado para registrar a radiação solar antes da construção de sistemas fotovoltaicos, bem como para medir o sombreamento de sistemas existentes.
Grande capacidade de memória para medições: 999 células de memória cache e 5000 registros disponíveis (gravação única), com a opção de sobrescrevê-los (gravação contínua).

IRM-1 | Parâmetros medidos

• Intensidade da radiação solar (irradiância) em W/m² ou BTU/ft² h .
• Temperatura do painel fotovoltaico em °C ou °F.
• Temperatura ambiente em °C ou °F.
• Ângulo de inclinação dos painéis
• Orientação dos painéis com a bússola integrada.

IRM-1 | Estanqueidade e durabilidade
O medidor apresenta bom desempenho em condições ambientais adversas. A proteção contra a entrada de poeira e água é garantida pela caixa com classificação IP65 . Isso é especialmente importante para medições em sistemas fotovoltaicos, que são instalações externas.

IRM-1 | Comunicação e software
Os dados de medição do IRM-1 podem ser transferidos para um computador através da porta USB. Além disso, o dispositivo possui uma interface sem fio LoRa (longo alcance) integrada para troca automática de dados com o medidor principal – mesmo em longas distâncias.

CMP-1015-PV | Energia fotovoltaica sob controle rigoroso
O dispositivo é dedicado à medição de corrente e tensão CC em instalações fotovoltaicas com tensões de 1500 V. O medidor também fornece medições precisas a jusante de conversores de frequência graças à função VFD.

Especificações Técnicas – PVM-1530
Tensão

• Tensão CA: Faixa de medição: 0,0 V…1000,0 V; Faixa de exibição: 0,0 V…1000,0 V; Resolução: 0,1 V; Precisão: ±(2% mv + 6 dígitos)
• Tensão CC: Faixa de medição: 0,0 V…1500,0 V; Faixa de exibição: 0,0 V…1500,0 V; Resolução: 0,1 V ; Precisão: ±(0,5% mv + 2 dígitos)
• Freqüência: Faixa de medição: 10,0Hz…100,0 Hz; Faixa de exibição: 0 Hz…100,0 Hz; Resolução: 0,1 Hz; Precisão: ±(0,5% mv + 2 dígitos)

Corrente de curto-circuito I SC

• Tensão 1500 V CC: Faixa de medição: 0,00… 30,00A; Faixa de exibição: 0,00…30,00 A; Resolução: 0,01 A; Precisão: ±(1% mv + 2 dígitos)
• Tensão 1000 V CC: Faixa de medição: 0,00… 40,00 A; Faixa de exibição: 0,00…40,00 A; Resolução: 0,01 A; Precisão: ±(1% mv + 2 dígitos)

Resistência de isolamento
Resistência de isolamento no lado CA

• Medição de tensão 250 V: Faixa de medição: 250 kΩ…200 MΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…200,0 MΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)
• Medição de tensão de 500 V: Faixa de medição: 500 kΩ…500 MΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…500,0 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)
• Medição de tensão de 1000 V: Faixa de medição: 1000 kΩ…1.000 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…1,000 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(3% mv + 8 dígitos)

Resistência de isolamento no lado CC

• Medição de tensão: 250 V / 500 V / 1000 V / 1500 V: Faixa de medição: 250 kΩ…500 GΩ conforme EN IEC 61557-2; Faixa de exibição: 0,0 kΩ…500,0 GΩ; Resolução: a partir de 0,1 kΩ; Precisão: ±(8% mv + 8 dígitos)

Resistência de condutores de proteção e ligações equipotenciais

• Medição da resistência de condutores de proteção e ligações equipotenciais com corrente de ±200 mA: Faixa de medição: 0,10 Ω…1999 Ω conforme EN IEC 61557-4; Faixa de exibição: 0,00 Ω…1999 Ω; Resolução: a partir de 0,01 Ω; Precisão: de ±(2% mv + 3 dígitos)
• Corrente de operação: Faixa de medição: quanto ao CMP-1015-PV; Faixa de exibição: quanto ao CMP-1015-PV; Resolução: quanto ao CMP-1015-PV; Precisão: quanto ao CMP-1015-PV
• Medição de potência: Faixa de medição: 0,0 kW…999,0 kW; Faixa de exibição: 0,0 kW…999,0 kW; Resolução: 0,1 kW; Precisão: ±(6% mv + 5 dígitos)
  “mv” – valor medido

Especificações Técnicas – IRM-1
Irradiância

• Medição em W/ m²: Faixa de medição: 0 W/m² … 1400 W/ m²; Faixa de exibição: 0 W/m² … 1400 W/ m²; Resolução: 1 W/ m²; Precisão: ±(5% mv + 2 dígitos)
• Medição em BTU/ ft² h: Faixa de medição: 0 BTU/ pé² h…444 BTU/ pé² h; Faixa de exibição: 0 BTU/ pé² h…444 BTU/ pé² h; Resolução: 1 BTU/ pé² h; Precisão: ±(5% mv + 2 dígitos)

PV e temperatura ambiente

• Medição em °C: Faixa de medição: -20,0°C…100,0°C; Faixa de exibição: -20,0°C…100,0°C; Resolução: 0,1°C; Precisão: ±(1% mv + 5 dígitos)
• Medição em °F: Faixa de medição: -4 , 0 ° F … 2 1 2 , 0 ° F ; F a i x a d e e x i b i ç ã o : 4,0°F…212,0°F; Resolução: 0,1°F; Precisão: ±(1% mv + 5 dígitos)
• Ângulo de inclinação: Faixa de medição: -90°…+90°; Faixa de exibição: -90°…+90°; Resolução: 1°; Precisão: ±2°
• Direção da posição – bússola: Faixa de medição: 0°…360°; Faixa de exibição: 0°…360°; Resolução: 1°; Precisão: ±5°
  “mv” – valor medido

Itens Inclusos

• Plataforma de medição, Medidor fotovoltaico, Medidor de radiação solar e temperatura, Alicate amperímetro digital para instalações, fotovoltaicas, Adaptador USB para transmissão de dados LoRa, Adaptador para tomadas MC4-banana 1,5 kV (conjunto com 2 unidades), Cabo de 2 m com conectores MC4 (conjunto de 2 unidades), Cabo de teste de 3 m, 5 kV (conectores banana) azul, Cabo de teste de 3 m CAT III 1500 V (conectores banana) amarelo, Cabo de teste de 1,8 m e 5 kV (conectores banana) vermelho, Cabo de teste de 1,8 m e 5 kV (conectores banana) preto, Conjunto de cabos de teste para CMM/CMP, Clipe tipo jacaré, preto, 1 kV, 20 A, Ponta de prova de 5 kV (conector banana) preta, Sonda de temperatura tipo K, Adaptador tipo K para sonda de temperatura, Bateria recarregável de polímero de lítio de 7,4 V e 1200 mAh, Conjunto de montagem e medição IRM-1 (com plugue digital), Fonte de alimentação de 5 V com saída USB 2.0, Carregador, Fonte de alimentação do carregador de bateria, Estojo de transporte, Maleta de transporte, Cabo USB, Cabo de alimentação de 230 V (ficha IEC C13), Chave para conectores Mc4, Fusível 0,5 A, 1000 V CA/CC, 6,3 x 32 mm, Certificado de calibração de fábrica
