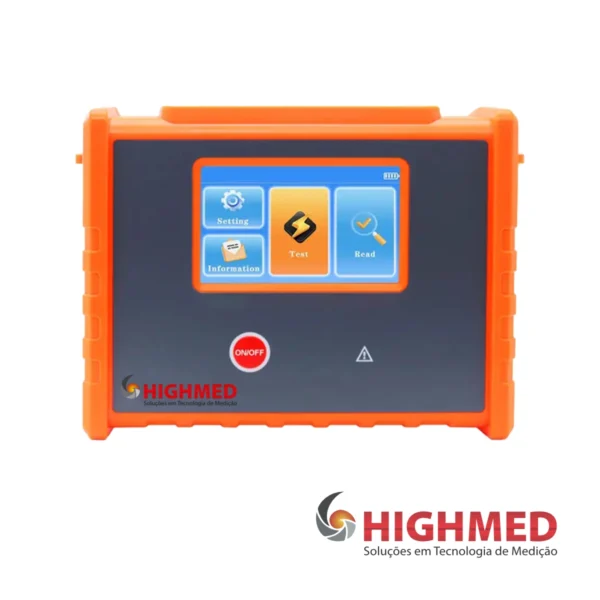

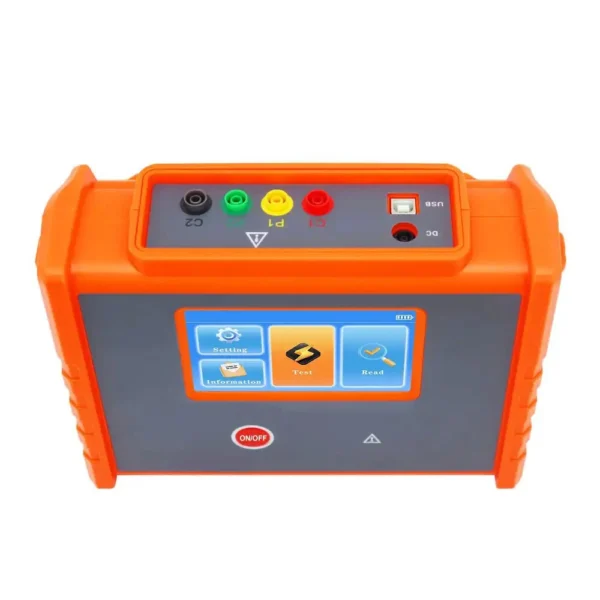

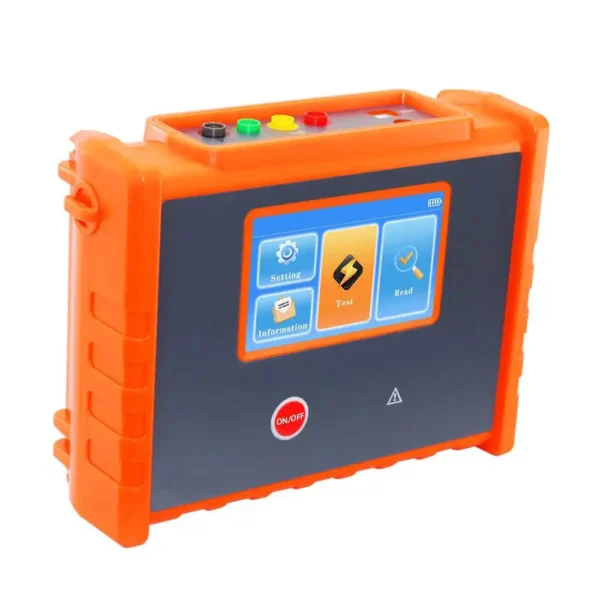

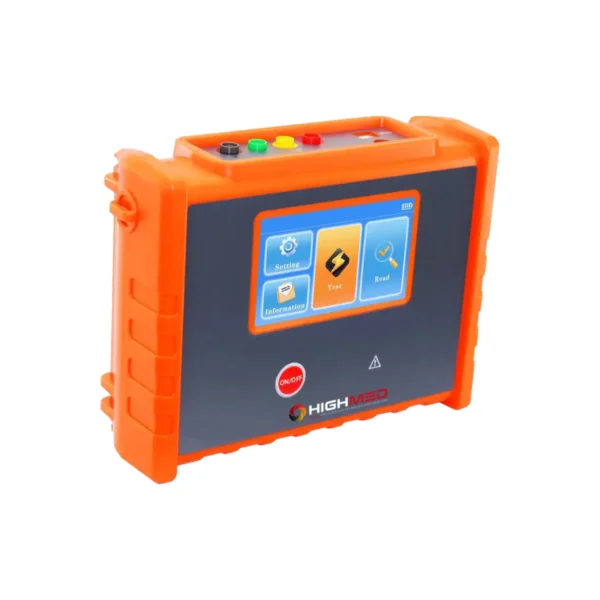

MICROHMIMETRO DIGITAL 10A – HM-3070

O HM-3070 é um medidor portátil de baixa resistência em corrente contínua (DC), desenvolvido para medições rápidas, precisas e confiáveis em conexões elétricas, contatos e componentes condutivos. Com corrente de teste de até 10 A, o equipamento garante alta exatidão mesmo em medições de resistências muito baixas, sendo ideal para aplicações em campo e laboratório.
Seu design compacto, interface intuitiva e método de medição Kelvin (4 fios) reduzem significativamente a influência da resistência dos cabos, assegurando resultados consistentes. É uma solução robusta para profissionais que exigem desempenho, portabilidade e segurança em testes elétricos.

Características

• Faixa de resistência: 10,0 µΩ – 50,00 kΩ
• Precisão: ±0,2% FS ±10 dígitos
• Método de detecção: Teste de quatro fios
• Corrente de medição: 10 A, 5 A, 1 A, 0,1 A, 10 mA, 1 mA
• Corrente máxima de curto-circuito: 10 A

Especificações técnicas

• Função: Utilizada principalmente para medição de resistência CC de transformadores, resistência de enrolamento de transformadores, conectividade de rede, resistência de condutores de cabos, resistência de contato de interruptores, conectores, relés, enrolamentos, motores, resistência de enrolamento de transformadores e resistência de rebitagem metálica, teste de acoplamento entre componentes metálicos, teste de baixa resistência, teste de resistência de contato, etc.
• Faixa de resistência: 10,0 μΩ – 50,00 kΩ
• Resolução: 0,1 μΩ
• Precisão: ±0,2%FS±10dgt
• Método de detecção: Teste de quatro fios
• Corrente de medição: 10 A, 5 A, 1 A, 0,1 A, 10 mA, 1 mA
• Corrente máxima de curto-circuito: 10 A
• Proteção contra sobrecarga: Sim
• Autodescarga: Sim
• Alimentação: Bateria de lítio de alta capacidade de 2500 mAh, 12,6 V CC
• Função de carregamento: Sim
• Luz de fundo: Sim, adequado para locais escuros
• Modo de exibição: Tela LCD colorida
• Indicador de sobrecarga: O símbolo “OL” é exibido quando ocorre sobrecarga
• Operação por tela sensível ao toque: Sim
• Dimensões do LCD: Comprimento x Largura: 108 mm × 65 mm
• Dimensões do instrumento: Comprimento x Largura x Altura: 240 mm × 188 mm × 85 mm

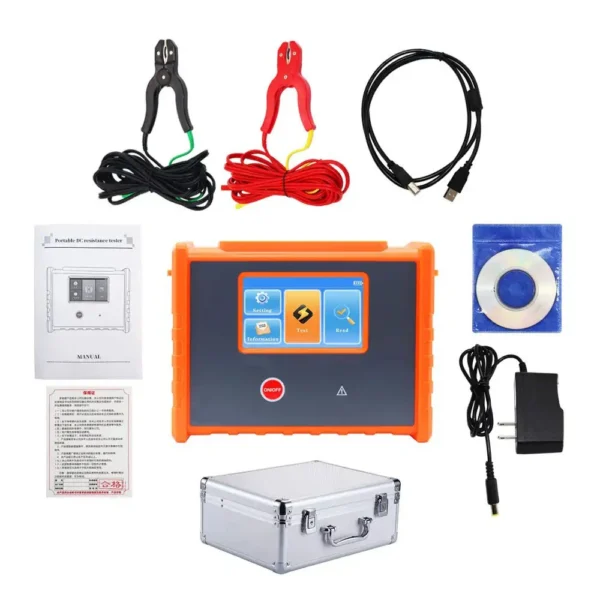

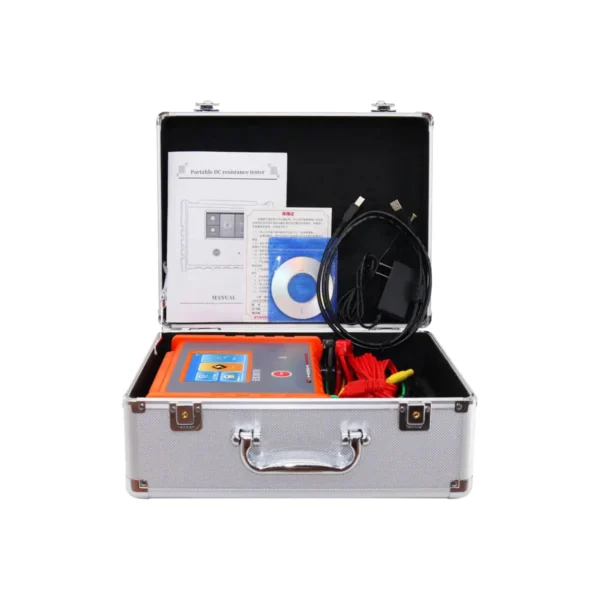

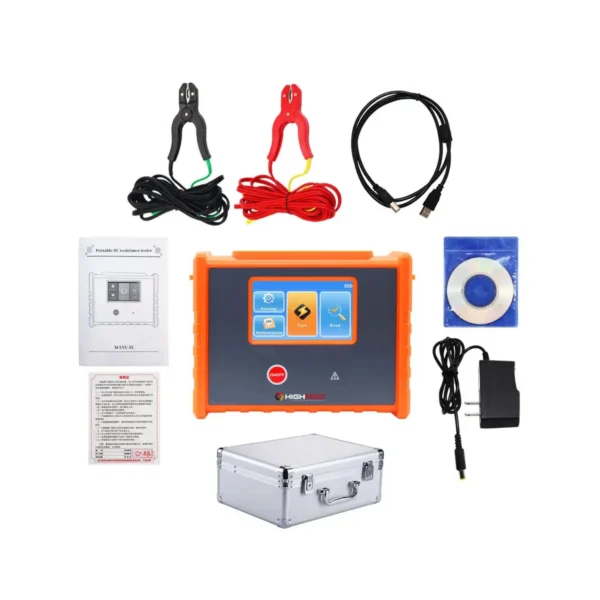

• Comprimento do cabo de teste: 5 metros, 1 vermelho, 1 preto
• Interface USB: Com interface USB
• Cabo de comunicação: 1 cabo de comunicação USB
• Armazenamento de dados: 500 grupos
• Visualização de dados: Função de acesso aos dados
• Tensão da bateria: A carga da bateria é exibida em tempo real, indicando que a bateria deve ser carregada quando a tensão estiver baixa
• Desligamento automático: Desliga o medidor após aproximadamente 15 minutos de inatividade
• Consumo de energia: Em espera: aprox. 116 mA (20% de brilho)
• Medição: 27 W máx.
• Peso: Instrumento: 1100 g (incluindo baterias)
• Cabo de teste: 850 g
• Temperatura e umidade de operação: -10 °C a 40 °C, abaixo de 70% UR
• Temperatura e umidadede armazenamento: -20 °C a 60 °C, abaixo de 70% UR
• Resistência de isolamento: Mais de 10 mΩ (circuito entre a carcaça e 500 V)
• Tensão suportável: CA 3700 V/RMS (entre o circuito e a carcaça)
• Propriedade eletromagnética: IEC61010-4-3, campo eletromagnético de frequência semfio ≤1 V/m
• Adequado para segurança: IEC61010-1, CAT III 600 V, nível de poluição 2. JJG724-1991 <<Regulação de VERIFICAÇÃO do Ohmímetro Digital CC>>, JJG166-1993 <<Regulação de VERIFICAÇÃO do Resistor CC>>, <<Regulação de VERIFICAÇÃO do Testador de Resistência de Circuito DL/T967-2005 e Testador Rápido de Resistência CC>>
