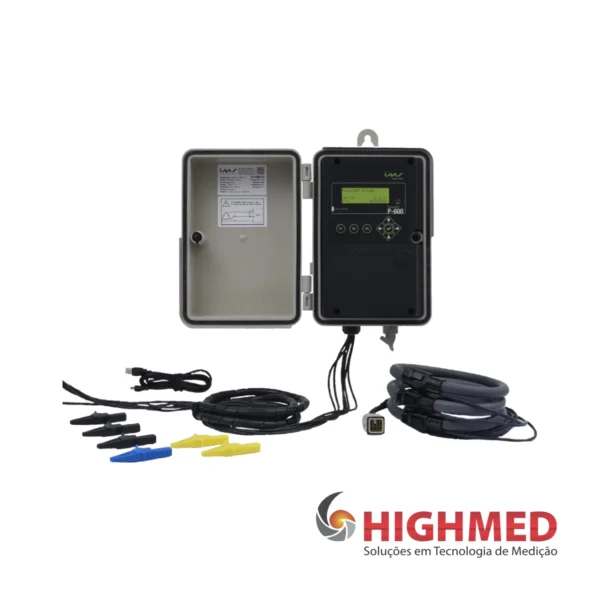

P-600 G4 – ANALISADOR DE ENERGIA ELÉTRICA

A nova geração do PowerNET P-600 G4 é um analisador e registrador portátil de grandezas elétricas projetado para realizar medição em sistemas de distribuição de energia elétrica. Pode ser usado para medir valores instantâneos, agregados e estatísticos das principais grandezas atribuídas para o monitoramento da qualidade da energia elétrica.
Único no mercado com entrada Mini USB. Sua interface foi desenvolvida para facilitar a navegação, tornando-se muito intuitiva e inteligente. Sua capacidade de memória é de 16MB.

Aplicações típicas

  • Análises e medições de energia;
  • Atender* ao PRODIST (Módulo 8) da ANEEL;
  • Utilizado pelas concessionárias de energia;
  • Campanhas de medição;
  • Estudos de eficiência energética.

Exatidão

  • Tensão: ±0,20%
  • Corrente: ±0,20% ± 1% do sensor de corrente
  • Frequência: ± 0,01 Hz
  • Potências: ±0,40%± 1% do sensor de corrente
  • Fator de potência: ± 0,40% ± 1% do sensor de corrente

Características elétricas

  • Alimentação AC: 70 a 300 Vac
  • Alimentação DC: Sob consulta
  • Consumo: 20 VA
  • Frequência: 50 ou 60 Hz*
  • Indicação de Sequência de Fase: Sim
  • Medição de corrente com alicate rígido: 10A ou 200A (opcional)
  • Medição de Corrente com Sensor Flexível: 1000A ou 3000A*
  • Medição de Tensão: 50 a 500 Vac
  • Memória de Massa: 16MB
  • Tipo de Ligação: Delta / Estrela / Monofásico / bifásico / Bifásico+neutro

Características mecânicas

  • Dimensões (AxLxP): 285 × 208 × 125 mm
  • Display: 4 linhas x 20 colunas (80 caracteres)
  • Backlight: Sim
  • Grau de Proteção: IP 659
  • Material Construtivo: Termoplástico com alta resistência mecânica, antichama e proteção UV
  • Peso: 1,6 kg aproximadamente

Comunicação

  • Número de portas: 1 (USB CDC)
  • Padrão elétrico: USB Mini
  • Protocolo: MODBUS-RTU

Parâmetros programáveis

  • Primário do TP: 50 a 999999V
  • Secundário do TP: 50 a 500V
  • Primário do TC: 1 a 99999A
  • Secundário do TC: 1 a 99999A
  • Números de elementos: 2 ou 3
  • Intervalo de registros: 00:00:00:200 a 24:00:00.000
  • Tipo de ligação: Delta/Estrela
  • Tipo de memória: Linear/Circular
  • Relógio: Data/Horário
  • Taxa de atualização do display: Sim
  • Parâmetros de perturbação: Sim
  • Parâmetros da ANEEL: Sim
  • Endereço de rede: Sim
