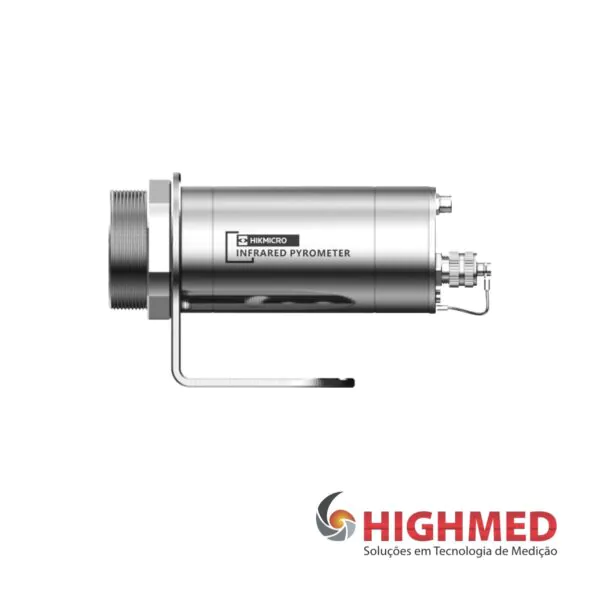

PIRÔMETRO – PS230
Desenvolvido para medições industriais de alta exigência, o pirômetro inteligente converte radiação infravermelha em leituras de temperatura extremamente precisas, mesmo sob condições adversas como poeira, umidade e variação de emissividade. Com faixa de medição de 700°C a 3200°C, resolução óptica de 200:1 e tempo de resposta ultrarrápido de 10 ms, garante resultados confiáveis em aplicações como fornos industriais, laminação a quente, tratamento térmico e fabricação de silício.
Seu corpo robusto com proteção IP66, visor visual e comunicação via RS485 e Modbus TCP/IP asseguram integração eficiente em processos automatizados. Uma solução completa e durável para quem busca precisão, resistência e tecnologia avançada em medição de temperatura.
O pirômetro (doravante denominado pirômetro ou dispositivo) é um instrumento inteligente de medição de temperatura de uma ou duas cores. Ele recebe radiação infravermelha através de um detector infravermelho e a converte em valores de temperatura. Dessa forma, ele alcança medições de temperatura de alta precisão para alvos de média/alta temperatura. O dispositivo é frequentemente utilizado em diversos locais industriais com alta demanda por controle de temperatura.
O pirômetro pode atender aos requisitos de medição precisa de temperatura sob condições de alvo instáveis (emissividade e tamanho do alvo variáveis) em ambientes complexos, como alta umidade e poeira.
O pirômetro pode ser aplicado em cenários de medição de média e alta temperatura, como fio-máquina, chapas laminadas a quente, fornos de cimento, tratamento térmico, aquecimento indutivo, silício monocristalino e policristalino, etc. Também pode ser usado em medições de temperatura superalta em fornos a vácuo, fornos de grafite, fornos de alta temperatura, etc.
Características
- Faixa de medição de temperatura: 700 ℃ ~ 3200 °C (1292 °F ~ 5792 °F)
- Precisão: até ± (0,3% * Tmea + 2) °C ou ± (0,3% * Tmea + 3,6) °F, Tmea significa “Temperatura atual medida”
- Resolução: 0,1 °C/0,18 °F
- Repetibilidade: até ± (0,1% * Tmea + 1) °C ou ± (0,1% * Tmea + 1,8) °F, Tmea significa “Temperatura atual medida”
- Resolução óptica (D:S): 200:1 (90% de energia)
- Tamanho do ponto: 1,5 mm
- Alcance de foco: 0,3 m ~ INF
- Nível de proteção: Ip66
- Visão: Exibição visual
Especificação Técnica
Especificações de Medição
- Resposta Espectral: 0,8 μm ~ 1,08 μm
- Faixa de Temperatura: 700°C~3200°C (1292°F~5792°F)
- Precisão: ± (0,3%*Tmea+2) °C /± (0,3%*Tmea+3,6) ℉ *À temperatura ambiente de 23 ± 5°C *ε=1; tempo de resposta de 100 ms; sem atenuação *Tmea significa “Temperatura medida atual”
- Resolução: 0,1°C/0,18°F
- Repetibilidade: ± (0,1%*Tmea+1) °C /1± (0,1%*Tmea+1,8)°F *À temperatura ambiente de 23 ± 5°C *ε=1; Tempo de resposta: 100 ms; sem atenuação. *Tmea significa “Temperatura atual medida”.
- Resolução óptica (D:S): 200:1 (90% de energia).
- Tamanho do ponto: 1,5 mm.
- Tempo de resposta: 10 ms.
- Emissividade: 0,100 ～ 1,100.
- Visão: Exibição visual.
- Processamento de sinal: Modo de média, modo de filtro de temperatura, modo de retenção de pico/vale.
- Alcance de foco: 0,3 m ~ INF.
Visual
- Campo de Visão (FOV): 7° x 5,5°
- Resolução Óptica: 1728*1296
Comunicação de Dados
- Saída Analógica: Suporta saída proporcional, resolução de 16 bits, carga máxima de 600Ω – Interface: 4-20 mA – Tipos de Saída: 4-20 mA/0-20 mA
- Saída Digital: RS485, Modbus RTU, Modbus TCP, E/S
- Saída de Alarme: Suporta alarme de temperatura, alarme de temperatura ambiente, alarme de sujeira, alarme FSMC, alarme de 4-20 mA, alarme de relé, alarme de E/S
- Protocolos: TCP/IP
Geral
- Fonte de alimentação: DC 10~30V
- Consumo de energia: Máx. 5W
- Tela: Tela OLCD, resolução 128*32
- Laser: Não
- Nível de proteção: Ip66
- Faixa de temperatura de trabalho: – Sem refrigeração: 0°C a +65°C (32°F a +149°F) – Com acessórios de refrigeração a ar e água: 0°C a +300°C (32°F a +572°F)
- Faixa de temperatura de armazenamento: -20°C a 70°C (-4°F a +158°F)
- Umidade relativa: <95% sem condensação
- Vibração: 1 g, IEC 60068-2-6
- Choque: 15 g, IEC 60068-2-27
- Dimensões: φ52,4 x 148,7 mm (φ2,06 x 5,85 pol.)
- Peso: 680 g (1,5 lb)
- Garantia: 5 anos para o produto completo
