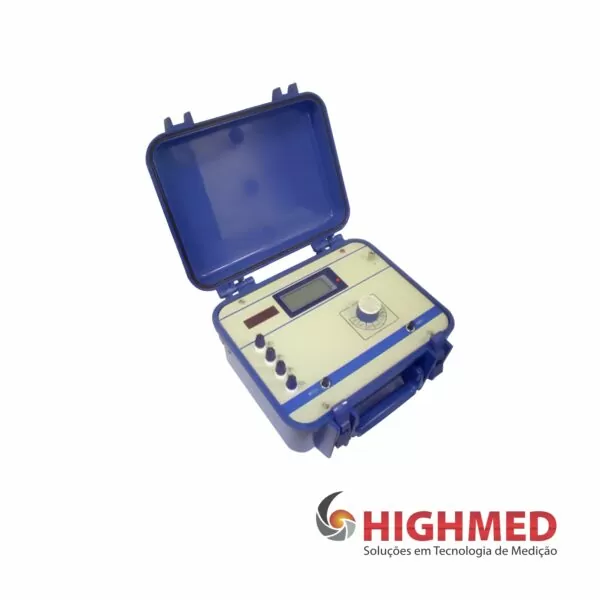

PK-1500 – PONTE DE KELVIN

A ponte de Kelvin modelo PK-1500 se baseia no circuito da ponte de Wheatstone, realiza excelentes medições de resistências DC.
Alimenta-se por baterias de célula seca R20, proporcionando mobilidade para as medições e uso em campo com uma escala de 0 ~ 19.999MΩ.
Sua carcaça de polipropileno sólido e resistente à corrosão para assegurar a operação local ou em campo.
Ao contrário dos medidores digitais de resistência, o PK-1500 não é referenciado por um estabilizador ou regulador, o instrumento possui resistência precisa, e as medições resultantes são independentes da tensão e corrente de medição. Com está referência, o PK-1500 fornece todas as vantagens do circuito da ponte de Wheatstone, incluindo alta precisão, baixo fator de temperatura e estabilidade a longo prazo.

Aplicações

Medições de resistência de:
Barramentos
Conexões
Fusíveis
Contato de chaves elétricas
Conectores
Condutores elétricos
Carcaças

Escala Medições Resolução Precisão Corrente de Medição
20Ω 0 a 19.999Ω 1mΩ ±(0,05%Rx +2bd) 10mA
200Ω 0 a 199.99Ω 10mΩ ±(0,05%Rx +2bd) 10mA
2kΩ 0 a 1.9999kΩ 100mΩ ±(0,05%Rx +2bd) 1mA
20kΩ 0 a 19.999kΩ 1Ω ±(0,05%Rx +2bd) 100µA
200kΩ 0 a 199.99kΩ 10Ω ±(0,05%Rx +2bd) 25µA
2MΩ 0 a .9999MΩ 100Ω ±(0,1%Rx +4bd) 2.5µA
20MΩ 0 a 19.999MΩ 1kΩ ±(0,5%Rx +4bd) 250nA

Especificações Técnicas

Display de LCD de 4 ½ dígitos
Função: Data Hold

Condições de operação:

Temperatura: 5 °C ~ 30 °C
Umidade: 25% ~ 75% U.R.
Alimentação: Pilhas, tipo D
Dimensões: 314 mm x 276 mm x 167 mm
Peso: 3,5 kg
