ANALISADOR DA QUALIDADE DA ENERGIA ELÉTRICA – PQ-600 G4

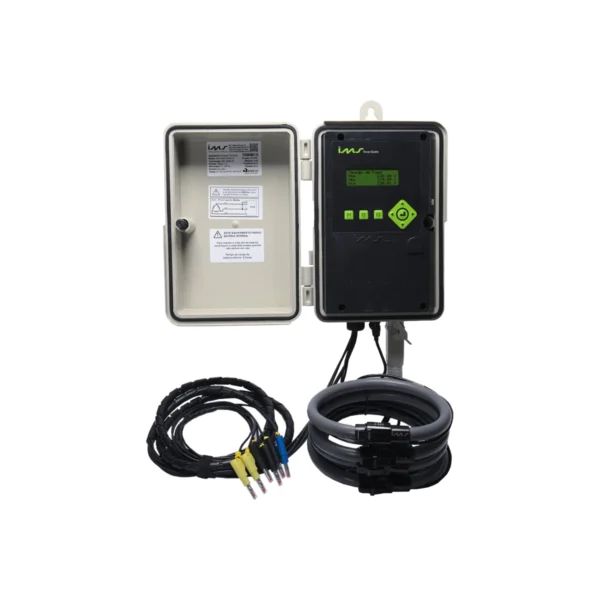

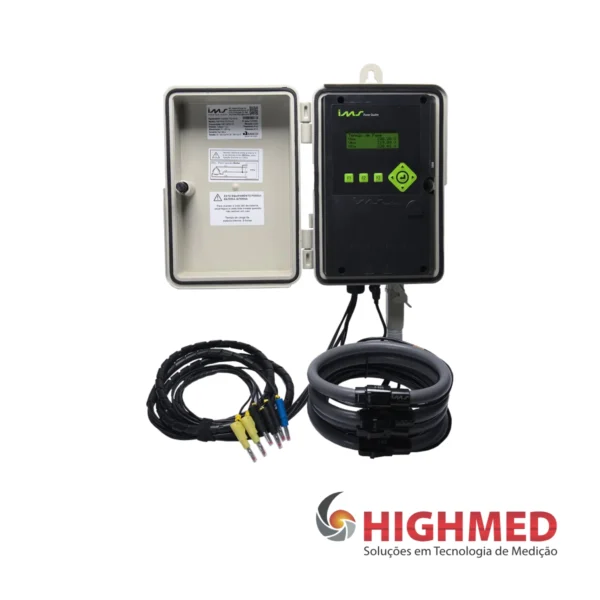

O Analisador Portátil da Qualidade da Energia PQ-600 G4 foi desenvolvido para atender ao módulo 8 do PRODIST.
Realiza medições em redes de distribuição de energia, transformadores, painéis e instalações elétricas dos mais variados tipos, sendo utilizado para registrar os valores instantâneos, médios, mínimos, máximos e estatísticos das principais grandezas elétricas relacionadas à qualidade da energia elétrica.
Permite, se acompanhado do software PowerMANAGER Standard, analisar graficamente as medições realizadas e gerar relatórios conforme o Procedimento de Distribuição da ANEEL.

O analisador PQ-600 foi desenvolvido para ser uma ferramenta completa para a medição dos principais fenômenos ligados à qualidade da energia elétrica (SAG, SWELL e FLICKER), superando inclusive os requisitos solicitados no PRODIST, módulo 8.
De uso ao tempo e construção robusta, o PQ-600 G4 conta com memória interna de 512 MB, slot para cartão de memória externa de até 2 GB e comunicação via porta USB nativa. Possui teclado e display para programação direta no equipamento e, opcionalmente, permite a incorporação de módulos Bluetooth e modem GPRS para comunicação remota sem conexão física. Os sensores flexíveis deste equipamento são do tipo EXTENDED, permitindo medições de correntes em uma faixa maior de monitoramento.

Aplicações

• Geração de relatórios de conformidade com base no PRODIST 8 (valor eficaz, harmônicos, flutuação e desequilíbrio de tensão).
• Detecção de perturbações da rede.
• Estudos de eficiência energética.
• Medição de energia consumida e gerada em sistemas On-Grid.

Características básicas

• Alimentação: AC 70 a 300 Vac.
• Medição de tensão: 50 a 500 Vac (Tensão de linha ou fase), 6 fios.
• Sensor de corrente: 10A, 20A, 200A, 1000A ou 3000A*.
• Memória de massa: 512 MB (Cartão Micro SD: 2 GB – opcional).
• Indicação de sequência de fase: Sim.
• Consumo: 20 VA.
• Frequência: 50 ou 60 Hz.
• Entradas: 3 tensões e 3 correntes.
• Amostragem: 256 amostras por ciclo.
• Conversor AD: 16 bits com conversão simultânea dos canais.
• Ligações: Monofásico, bifásico, bifásico com neutro, estrela, delta a 3 fios e delta a 4 fios (“high leg”).

Características mecânicas

• Material Construtivo: Termoplástico com alta resistência mecânica, anti-inflamável e com proteção UV.
• Dimensões (AxLxP): 285 × 208 × 125 mm.
• Peso aproximado: 1600 g (sem sensor).
• Grau de proteção: IP-659.
• Display: 4 linhas x 20 colunas (80 caracteres).
• Back-light: Sim.
• Teclado: 8 teclas multifuncionais.
• Montagem: portátil, uso ao tempo.
• Temperatura de armazenagem: 10 °C a 75 °C.
• Temperatura de operação: 0 °C a 60 °C.
• Umidade relativa para operação: 40% a 70%.

Comunicação

• Interface: USB Mini, Bluetooth¹, GPRS¹, IRDA (Óptico)¹.
• Protocolo: MODBUS-RTU.
• Velocidade: 600 a 115.000 bps.
• Formato de dados: 8N1, 8N₂, 8E1, 8E2, 8O1, 8O₂.

Exatidão

• Tensão: ± 0,25% VL ± 0,1% FE*.
• Corrente: ± 0,25% VL, ± 0,1% FE*, ± 1% do sensor.
• Frequência: ± 0,01 Hz.
• Potências e demanda: ± 0,5% ± 1% do sensor de corrente.
• Fator de potência: ± 0,5% ± 1% do sensor de corrente.
• Energia: ± 1% ± 1% do sensor de corrente.
• Harmônicos e THD: ± 5%.
• Inter-harmônicos e TID: ± 5%.
• Flutuação de tensão: ± 5%.
• Desequilíbrio de tensão: ± 0,3%.
  *VL = Valor lido; FE = Fundo de escala.

Softwares aplicáveis

• PowerMANAGER Desktop

Itens Inclusos

• Bolsa para transporte do equipamento e acessórios.
• Sensor de corrente.
• Garras de tensão.
• Cabo de comunicação USB/Mini USB.

Acessórios opcionais

• Sensor rígido de 10A, 20A, 200A.
• Sensor flexível EXTENDED 1000A (1A a 1000A) ou 3000A (3A ou 3000A).
• Interface de comunicação Bluetooth, GPRS e IRDA (óptico).
• Software PowerMANAGER Desktop Standard ou PRO para parametrizar e analisar graficamente os dados registrados no computador.
