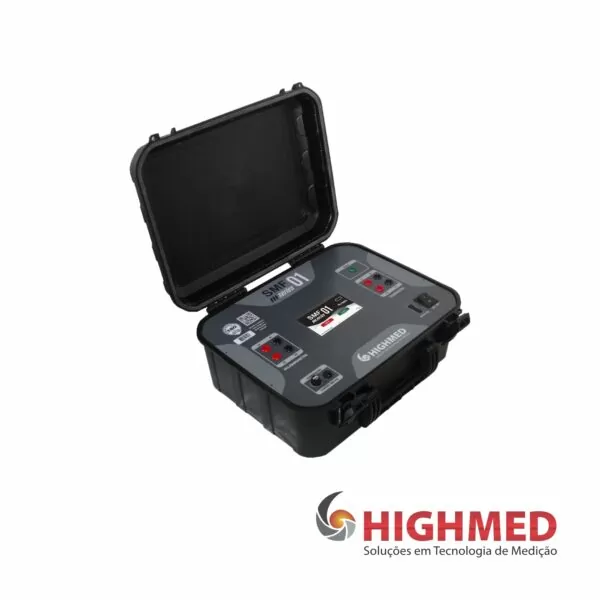

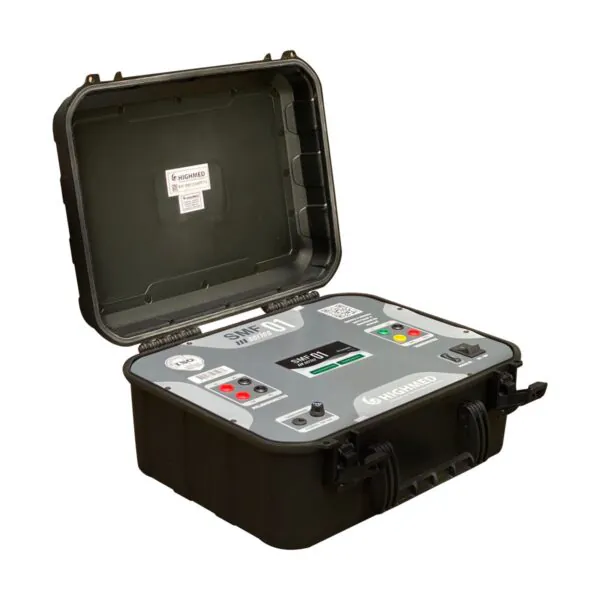

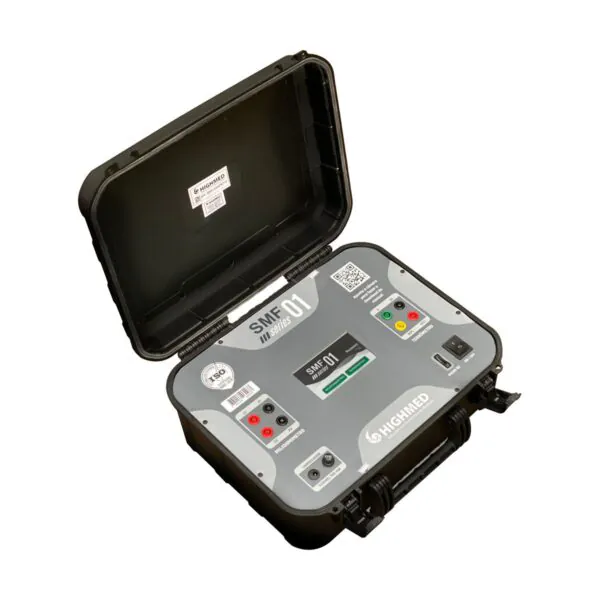

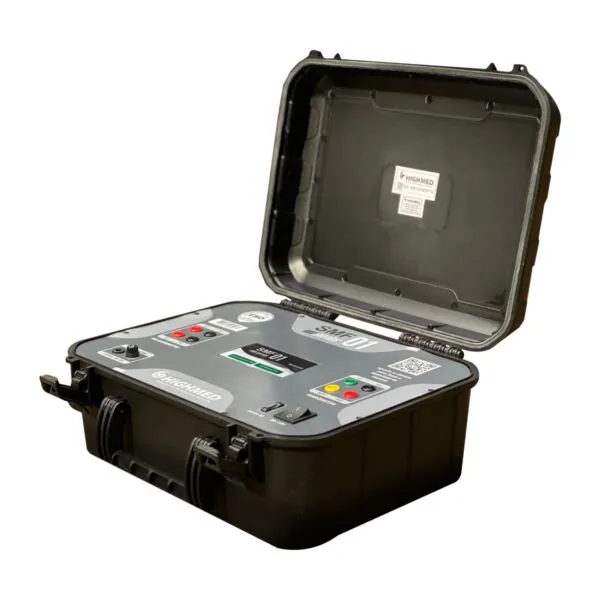

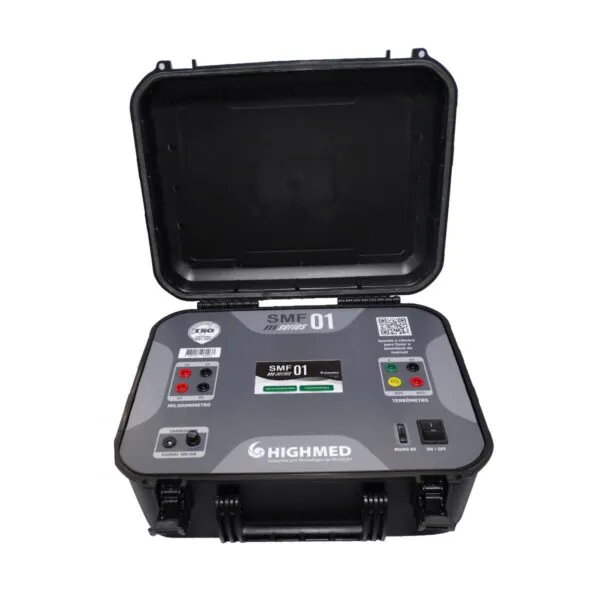

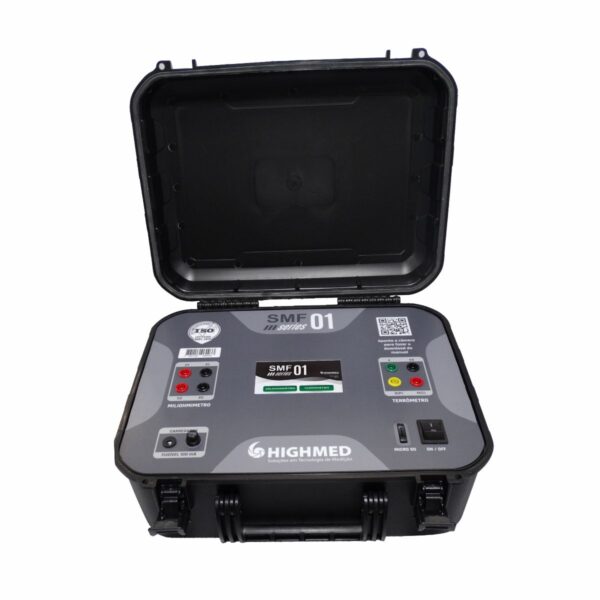

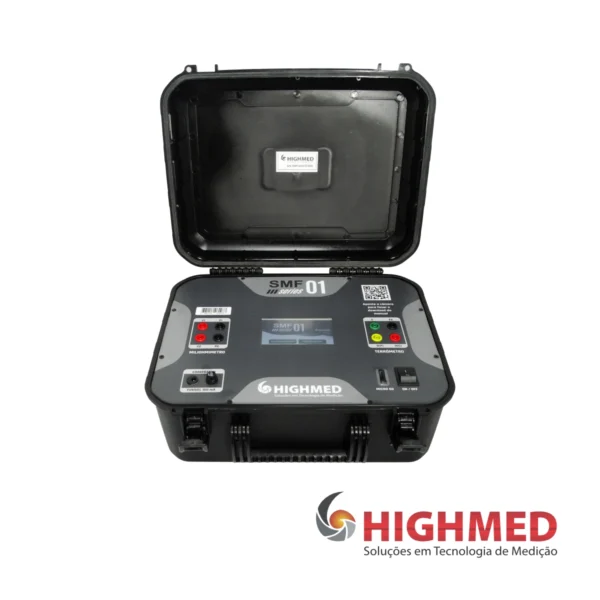

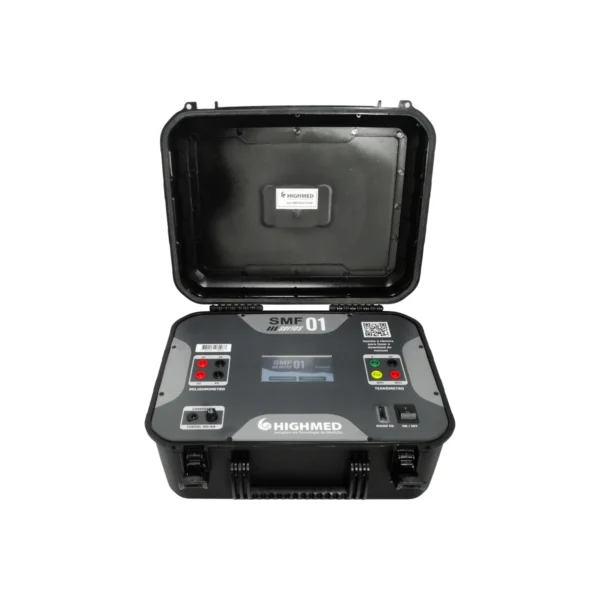

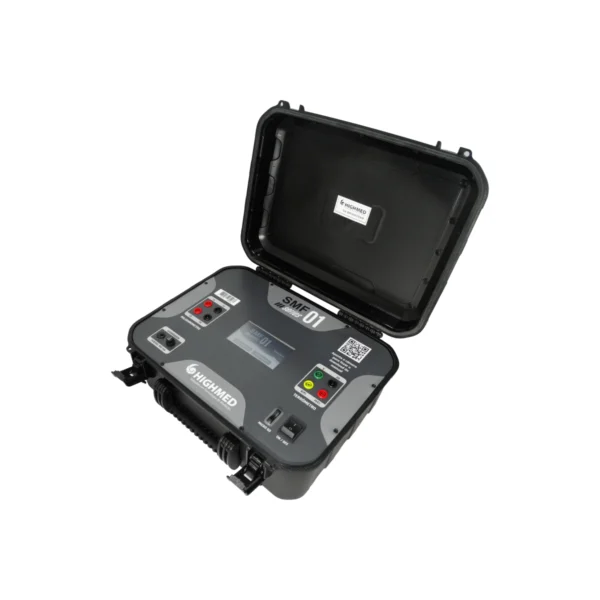

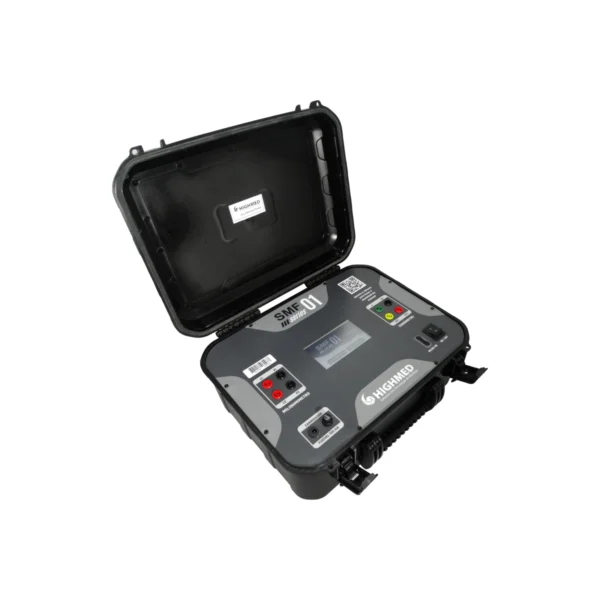

SMF-1 – MULTIFUNCIONAL PARA SPDA

A Ferramenta Definitiva para Medições Precisas e Versáteis

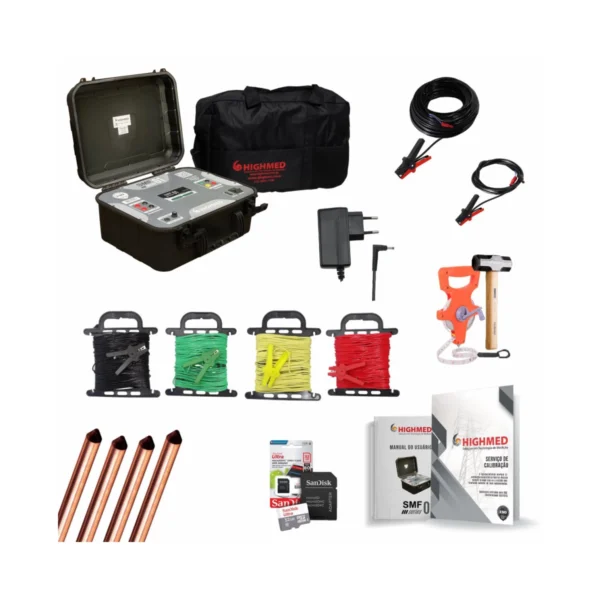

O SMF01 – Kit Multifuncional Inteligente para SPDA Highmed é a solução inteligente que combina as funcionalidades de terrômetro e miliohmímetro em um único dispositivo. Seja para medir resistências de aterramento e resistividade do solo ou para realizar testes de continuidade em sistemas de proteção contra descargas atmosféricas e aterramentos, o SMF01 oferece resultados precisos e confiáveis. Com seu display digital touch inteligente e amplo intervalo de medição, é a
ferramenta definitiva para profissionais que buscam versatilidade e alta precisão em suas medições.

Utilização em Diversos Setores e Aplicações
O SMF01 encontra aplicação em uma ampla gama de setores e situações, desde prédios e instalações industriais até sistemas de para-raios, antenas, subestações e mais. Seja em laboratórios ou em campo, o SMF01 é facilmente transportado e operado graças ao seu design ergonômico e interface intuitiva. Sua capacidade de medir resistências muito baixar, de 0,1mΩ a 200mΩ, torna-o indispensável em testes de continuidade em diversos sistemas elétricos e de proteção.

A escolha certa para eficiência e confiabilidade.
Com recursos avançados de imunidade a interferências elétricas e frequência autos selecionável de corrente de teste, o SMF01 garante medições confiáveis mesmo em ambientes desafiadores. Seu amplo intervalo de medição, que vai de 0,01 Q até 20 kn, permite realizar ensaios em todos os tipos de terrenos, inclusive os de resistividade mais alta. Além disso, a capacidade de armazenamento de mais de 16 mil medições no cartão SD facilita o registro e análise dos dados, agilizando o processo de obtenção de relatórios e garantindo o rastreamento das informações.

O SMF01 – Kit Multifuncional Inteligente para SPDA Highmed é a escolha certa para profissionais que valorizam a eficiência, precisão e confiabilidade em suas medições. Com um único equipamento, é possível realizar uma ampla variedade de testes e obter resultados precisos, garantindo a integridade dos sistemas elétricos, aterramentos e proteção contra descargas atmosféricas. Seja em aplicações industriais, hospitalares, em construções ou ambientes externos, o SMF01 é a ferramenta definitiva para a medição precisa e versátil de resistências.

Características Principais
1. Medição Precisa de Resistências de Aterramento e Resistividade do Solo: Com a função terrômetro, o SMF01 possibilita medir resistências de aterramento e resistividade do solo em prédios, instalações industriais, hospitalares, domiciliares, para-raios, antenas, subestações e outros.
2. Teste de Continuidade em Diversos Sistemas: Como a função miliohmímetro, o SMF01 permite a medição precisa de resistências muito baixas, adequado para testes em Sistemas de Proteção contra Descargas Atmosféricas (SPDA), para-raios, aterramentos, malhas de aterramento e armaduras estruturais.
3. Display Touch Inteligente: O display digital touch oferece resultados claros e de fácil leitura, bem como toda a programação do ensaio e registro. Sua interface intuitiva facilita a utilização e a seleção das diferentes funções do equipamento.
4. Imunidade a Interferências Elétricas: O SMF01 é equipado com um sofisticado sistema de filtros ativos e passivos, garantindo alta imunidade a interferências elétricas, mesmo em ambientes com correntes parasitas.
5. Frequência Auto Selecionável de Corrente de Teste: A função terrômetro do SMF01 permite que a frequência de corrente de teste seja automaticamente identificada pelo equipamento, adequando-se às necessidades específicas de cada aplicação.
6. Amplo Intervalo de Medição: O SMF01 possui um amplo intervalo de medição, cobrindo desde 0,01 até 20 k para a função terrômetro e 0,1m a 200m para a função miliohmímetro, permitindo ensaios confiáveis em terrenos com resistividade variada e testes precisos em resistências muito baixas.
7. Armazenamento de Dados: O equipamento conta com armazenamento de mais de 16 mil medições no cartão SD, permitindo a extração de dados e a geração de relatórios.
8. Portabilidade e Conveniência: Com seu design ergonômico e portabilidade, o SMF01 é fácil de transportar e manusear, garantindo praticidade e eficiência em suas tarefas em laboratórios ou ambientes de campo.
9. Segurança em Primeiro Lugar: O SMF01 atende às mais rigorosas exigências de segurança, proporcionando tranquilidade durante as medições. Recursos de proteção e qualidade construtiva garantem resultados precisos e confiáveis, mantendo a integridade de seus sistemas de proteção e aterramento.
10. Atendimento à Norma NBR-5419-2015: A função de miliohmímetro do SMF01 é indispensável para empresas devido à nova norma NBR-5419-2015, garantindo a geração de laudos conforme as exigências da norma.

O Kit Multifuncional Inteligente para SPDA Highmed – SMF01 é a solução completa para medições de resistências em diferentes aplicações. Sua alta precisão, portabilidade e facilidade de uso tornam-no a escolha ideal para profissionais que buscam confiabilidade e eficiência em suas tarefas. Combinando as funcionalidades do terrômetro e miliohmímetro em um único equipamento, o SMF01 é uma ferramenta indispensável em seu arsenal de instrumentos de medição.

Características Técnicas
Função Terrômetro
– Faixa de Medição: 0,01 Ω a 40 kΩ
– Medição de Resistência de Aterramento e Resistividade do Solo (Método de Werner)
– Corrente de Teste: Até 145mA
– Frequência de Corrente de Teste: 270 Hz a 1470 Hz (Selecionável em 5 faixas)
– Filtros Ativos e Passivos para Imunidade a Interferências Elétricas
– Programação e Registro Automáticos no Display Digital Touch Inteligente

Função Miliohmímetro
– Faixa de Medição: 0,1mΩ a 200mΩ
– Corrente de Teste: Acima de 1,0A (na escala de 200mΩ) e mais de 130mA (na escala de 2000mΩ)
– Resolução: 1μΩ na escala de 200mΩ e 1mΩ na escala de 2000mΩ

Geral
– Display Touch Inteligente Colorido com Tela LCD de 4.3″
– Resolução da Tela: 480×272
– Armazenamento de mais de 16 mil Medições no Cartão de Memória SD
– Bateria Recarregável de Lithium com Indicador de Carga
– Baixo Consumo de Bateria
– Fusível de Proteção de 100mA contra Descargas Elétricas
– Filtros para Eliminação de Frequência de Rede e Harmônicas
– Gabinete Robusto com Proteção IP65 para Operação em Condições Adversas
– Alimentação Bivolt: 110V/200V (Manual)
– Dimensões: 260 × 245 x 140 mm
– Peso do Equipamento: 1,3 kg
– Peso do Conjunto de Cabos: 9,3 kg

Outras Características
– Cálculo Automático da Resistividade do Terreno com Base na Distância entre as Estacas
– Detecção Automática de Condições Anormais que Interfiram nas Medições
– Atende à Norma NBR-5419-2015 para Medição de Baixas Resistências
– Garantia de Qualidade de 3 Anos

O SMF01 – Kit Multifuncional Inteligente para SPDA Highmed é a ferramenta ideal para profissionais que buscam alta precisão, confiabilidade e versatilidade em suas medições de resistências de aterramento, resistividade do solo e testes de continuidade em diversos sistemas elétricos e de proteção. Com sua tecnologia e recursos inteligentes, o SMF01 proporciona resultados claros e confiáveis, facilitando o registro de dados e garantindo a integridade dos sistemas elétricos em qualquer aplicação.
