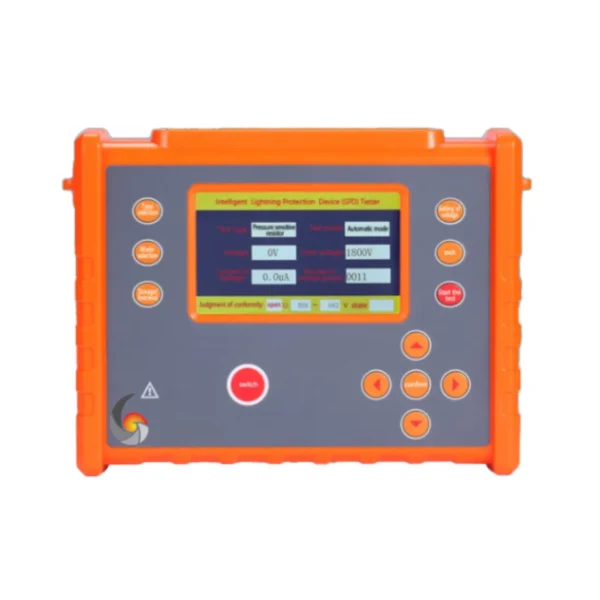

TESTADOR INTELIGENTE PARA DISPOSITIVO DE PROTEÇÃO CONTRA SURTOS (DPS) – HMATD-900

O testador HMATD-900 da Highmed representa a mais alta tecnologia de ponta para medição e análise de dispositivos de proteção contra surtos (DPS). Projetado especificamente para atender às necessidades de técnicos de manutenção e engenheiros eletricistas, este equipamento combina precisão, praticidade e durabilidade em uma solução completa para testes de campo e laboratório.

Características Técnicas Principais
Método de Medição Avançado
Utiliza o método da queda de tensão CC, garantindo resultados precisos e confiáveis em todas as medições.
Este método é amplamente reconhecido pela comunidade técnica por sua acurácia.

Sistema de Medição Inteligente
Equipado com mudança automática de marchas, o HMATD-900 se adapta automaticamente às condições de medição, eliminando erros de configuração manual e otimizando o tempo de trabalho.

Medição de voltagem de 0 a 2000V
Medição de corrente de fuga de 0,1 µA a 199,9uA
Medição de resistência de isolação de 0 a 1000 M Ohms.

Funções de Teste Especializadas
Teste de Varistor
Medição precisa da tensão de descarga em varistores, componentes essenciais na proteção contra surtos elétricos, de 0 a 2000V.

Corrente de Fuga
Análise detalhada da corrente de fuga em tubos de descarga, identificando possíveis falhas antes que causem problemas, de 0,1uA a 199,9uA.

Resistência de Isolamento
Teste completo de resistência de isolamento, garantindo a integridade dos dispositivos de proteção, de 0 a 1000M Ohms.

Estas três funções principais tornam o HMATD-900 uma ferramenta indispensável para qualquer profissional que trabalhe com sistemas de proteção elétrica. A capacidade de realizar múltiplos testes com um único equipamento aumenta significativamente a eficiência operacional e reduz custos com instrumentação.

Sistema de Energia e Autonomia
Fonte de Alimentação
O HMATD-900 é alimentado por baterias recarregáveis LR14 de 7,2V CC, proporcionando total mobilidade e independência de rede elétrica.
Esta característica é fundamental para trabalhos de campo em locais remotos ou sem acesso à energia.
Autonomia Excepcional: Com capacidade para operação contínua em modo de espera por mais de 3 horas, o equipamento garante produtividade ininterrupta durante toda a jornada de trabalho.

Gestão Inteligente de Energia
O indicador de bateria fraca alerta o operador quando a tensão está baixa, permitindo planejamento adequado e evitando interrupções inesperadas durante medições críticas.

Consumo Energético

• Modo espera: ~140mA (brilho mínimo)
• Brilho máximo: ~300mA
• Durante medição: ~830mA
  O sistema de desligamento automático após 15 minutos de inatividade conserva energia e prolonga a vida útil da bateria.

Interface e Sistema de Exibição
Tela Colorida de Alta Definição
Display LCD de 108 mm × 65 mm oferece visualização clara e detalhada de todas as medições e parâmetros operacionais.

Indicações Visuais Inteligentes
Sistema de avisos em texto no canto inferior direito da tela durante medições (modo automático), facilitando a interpretação dos resultados.

Retroiluminação Ajustável
Permite operação em qualquer condição de luminosidade, com controle de brilho para otimizar visibilidade e consumo energético.

A interface foi projetada pensando na experiência do usuário em ambientes industriais, onde clareza e rapidez na leitura são essenciais. A tela colorida não somente melhora a estética, mas também aumenta significativamente a legibilidade em diferentes ângulos de visão.

Recursos de Memória e Documentação
Capacidade de Armazenamento
O HMATD-900 possui memória interna para até 500 grupos de medições, permitindo documentação completa de todas as atividades de teste realizadas durante um período extenso de trabalho.
A indicação de armazenamento é sinalizada pelo símbolo “H”, e quando a exibição mostra “matriz de armazenamento 500”, indica que a capacidade máxima foi atingida, alertando o usuário para transferência ou apagamento dos dados.

Revisão de Dados
O símbolo “MR” indica o modo de visualização de dados armazenados, permitindo revisão rápida e conveniente de medições anteriores diretamente no display do equipamento.
Esta funcionalidade é essencial para comparação de resultados, análise de tendências e elaboração de relatórios técnicos detalhados.

O sistema de gerenciamento de dados elimina a necessidade de anotações manuais, reduzindo erros de transcrição e aumentando a confiabilidade da documentação técnica. Todos os registros incluem parâmetros completos da medição, facilitando rastreabilidade e auditorias.

Sistema de Qualificação e Alertas
Função de Julgamento Automático
O equipamento compara automaticamente o valor medido com a faixa de avaliação pré-configurada, emitindo indicações sonoras distintas.
Sinal de Qualificação
Um único sinal sonoro indica que o dispositivo testado está nos parâmetros aceitáveis e qualificado para operação.
Alerta de Não Qualificação
Três sinais sonoros consecutivos alertam que o dispositivo não atende aos requisitos, exigindo substituição ou manutenção.
Indicação de Estouro
O símbolo “OL” (overload) aparece quando o valor medido excede os limites do equipamento.
Este sistema de feedback imediato aumenta drasticamente a eficiência operacional, permitindo que técnicos tomem decisões rápidas sem necessidade de consulta a tabelas ou manuais. A combinação de alerta visuais e sonoros garante que nenhuma informação crítica passe despercebida, mesmo em ambientes ruidosos ou com múltiplas tarefas simultâneas.

Especificações Físicas

• Comprimento: 240 mm
• Largura: 188 mm
• Altura: 85 mm
• Peso: 1230g (incluindo bateria)

Condições Ambientais e Segurança

• Temperatura e Umidade de Trabalho
• Temperatura: -10# a 40#
• Umidade relativa: Abaixo de 80% UR
  Faixa operacional ampla permite uso em diversas condições climáticas, desde ambientes frios até instalações em regiões tropicais.

Armazenamento

• Temperatura: -20# a 60#
• Umidade relativa: Abaixo de 70% UR
  Condições de armazenamento flexíveis facilitam logística e transporte do equipamento.

Proteção e Isolamento

• Resistência de isolamento: Mais de 200M« (entre circuito e carcaça, 500V)
• Resistência à pressão: CA 3000V/rms (entre circuito e carcaça)
• Proteção contra sobretensão: Sistema integrado de proteção
  Estes parâmetros garantem segurança máxima ao operador mesmo em condições adversas.

O HMATD-900 foi projetado com múltiplas camadas de proteção para garantir operação segura em ambientes elétricos potencialmente perigosos. O alto nível de isolamento e a robusta resistência à pressão demonstram o compromisso com a segurança do operador.

Conformidade e Certificações

• Propriedades Eletromagnéticas: IEC 61326 (EMC)
  Conformidade com normas internacionais de compatibilidade eletromagnética, garantindo operação confiável sem interferências em ambientes industriais complexos.

Normas de Segurança IEC 61010-1

• CAT III 300V
• CAT IV 150V
• Nível de poluição 2

Certificação para uso seguro em instalações elétricas de distribuição e sistemas de baixa tensão.
As certificações IEC são reconhecidas mundialmente como referência em segurança e qualidade para instrumentos de medição elétrica. O HMATD-900 atende rigorosamente a todos os requisitos destas normas, proporcionando confiança total aos profissionais que dependem de suas medições para garantir a segurança de instalações elétricas.
A classificação CAT III/IV indica que o equipamento é adequado para uso em sistemas de distribuição e instalações fixas, cobrindo a maioria das aplicações encontradas em ambientes industriais, comerciais e residenciais. O nível de poluição 2 confirma sua adequação para ambientes típicos de trabalho, onde somente poluição não condutiva pode ocorrer ocasionalmente.

Conclusão: O Testador HMATD-900 representa uma solução completa, segura e confiável para profissionais que exigem precisão e praticidade em testes de dispositivos de proteção contra surtos. Sua combinação de tecnologia, interface intuitiva e conformidade com normas internacionais o torna um investimento essencial para qualquer programa de manutenção elétrica profissional.

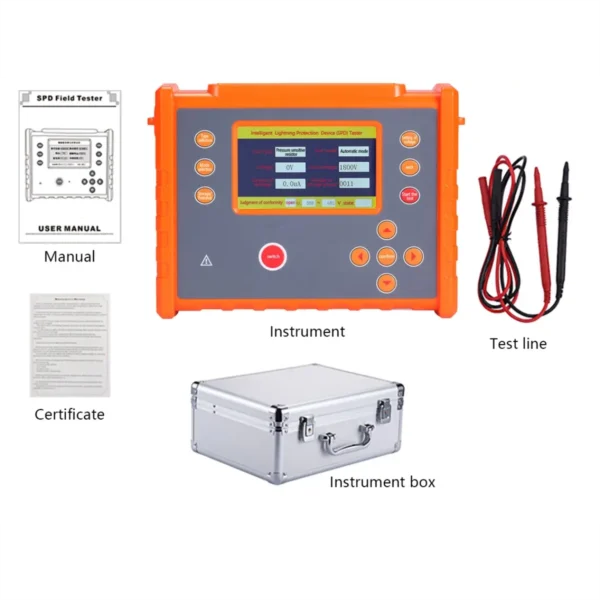

Itens Incluídos

• Linhas de teste: Cabo vermelho: 1 metro, Cabo preto: 1 metro, 1 unidade de cada.
