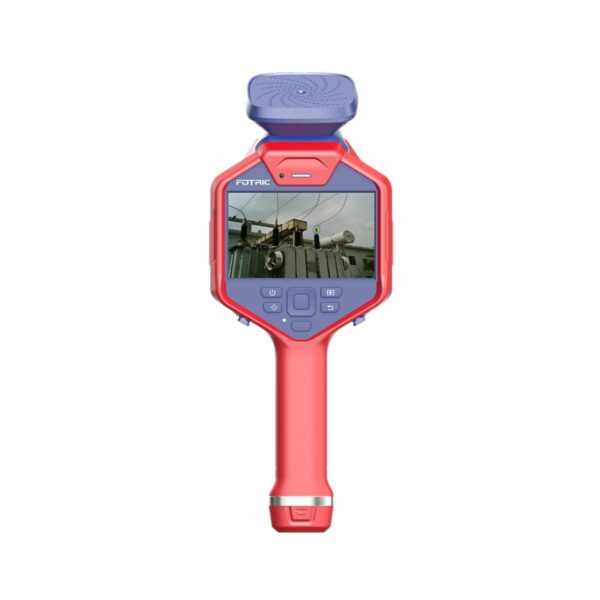

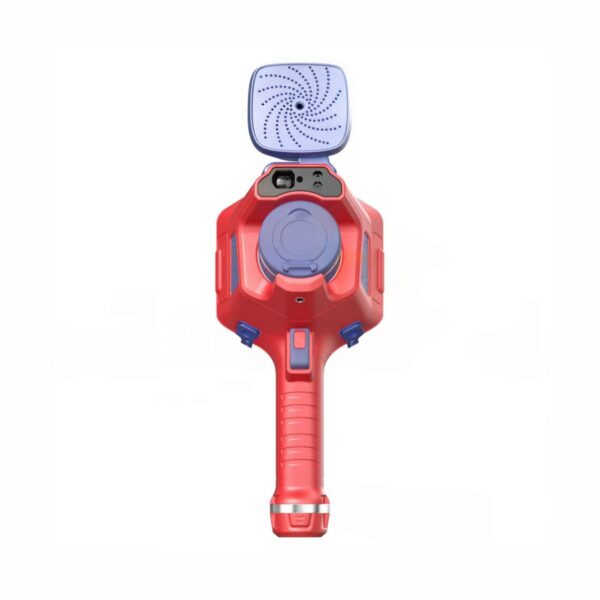

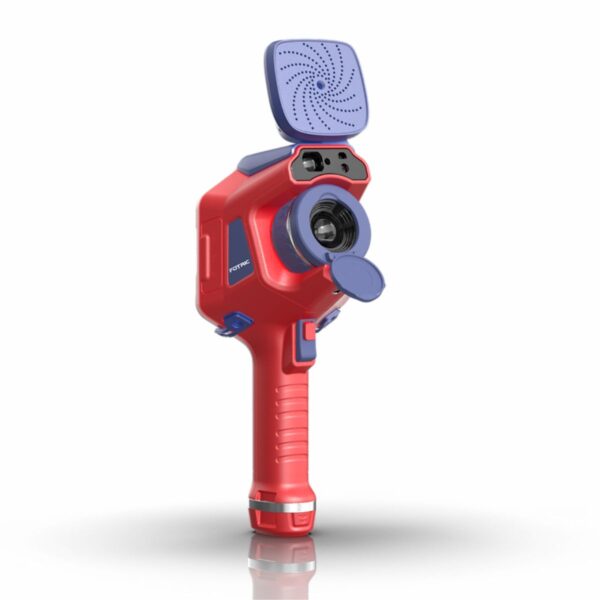

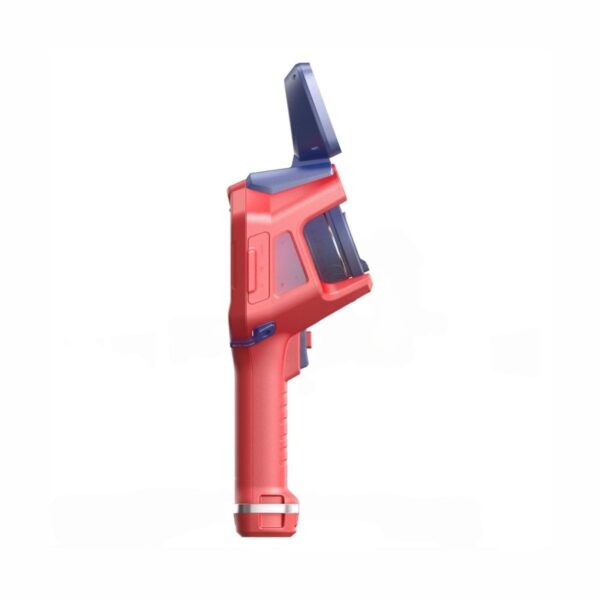

CÂMERA TERMOGRÁFICA COM 140 MICROFONES – V5MIX

O FOTRIC V5MiX oferece imagens AcouTherm acessíveis , combinando tecnologias térmicas e acústicas de média resolução em um único dispositivo compacto. Otimizado para manutenção industrial, o V5MiX oferece detecção essencial de vazamentos, diagnóstico de DP e monitoramento térmico com desempenho econômico para tarefas diárias de inspeção.

Características

• Dupla funcionalidade: Sinais térmicos e acústicos exibidos juntos.
• Imagem térmica: Resolução infravermelha de 384 × 288 (SuperIR até 768 × 576).
• Compacto e leve: Pesa apenas 1,3 kg, fácil de transportar para inspeções em campo.
• Detecção acústica: 140 microfones MEMS para identificação confiável de vazamentos e DP.
• Modos flexíveis de geração de imagens: Visualização acústica holográfica única ou múltipla.
• Relatórios aprimorados por IA: Avaliação automática de pontos de vazamento e diagnóstico de DP.
• Estrutura durável: proteção IP54, tela sensível ao toque LCD Gorilla Glass de 5”, até 12 horas com 3 baterias.

Especificação Técnicas

• Recursos exclusivos: Modo misto exibe imagens térmicas e sinais acústicos na mesma interface
• NaviPdM®: Suporte, assistente de inspeção por IA
• IRExlorer™: Suporte, controle remoto multiplataforma e transferência de dados
• T-DEF®: Suporte, combinação de imagens térmicas e de luz visível, transparência de 0% a 100%
• T-TWB®: Suporte, normalização da representação visual de temperatura
• IREdge: Suporte, aprimoramento de detalhes de contorno
• Magic Thermal®: Reconhecimento automático baseado em IA e marcação de contorno de recursos.

Parâmetros de Imagem Térmica

• Resolução Infravermelha: 384*288
• Super Resolução: 768*576
• Tipo de Detetor: Detector de plano focal infravermelho não refrigerado
• Sensibilidade Térmica (NETD): <40 mK a 30 °C (86 °F)
• Gás Detectável: Não suportado
• Distância do Detetor: 17 μm
• Faixa Espectral: 7~14 μm
• Taxa de Quadros: 30 Hz
• Campo de Visão (FOV): 25° *19°
• Resolução Espacial (IFOV): 1,14 mrad
• Distância Mínima de Foco: 0,1 m
• Distância Focal: 15 mm
• Modo de Foco: Sistema TurboFocus® (AF de contraste térmico, AF assistido por laser, AF contínuo, AF por toque); Manual

Parâmetros de Imagem Acústica

• Canais do Microfone: 140 microfones digitais MEMS
• Campo de Visão da Imagem Acústica: 66°*52°
• Sensibilidade à Pressão Sonora: 0,01L/min a 0,1MPa, 1,4m, vazamento de φ30μm
  0,025L/min a 0,3MPa, 6,5m, vazamento de φ30μm
  0,045L/min a 0,3MPa, 7,5m, vazamento de φ40μm
• Taxa de Amostragem Acústica: 200kHz
• Taxa de Atualização Acústica: 25Hz
• Distância de Trabalho: 0,3~100m

Especificação Térmica
Análise de Temperatura

• Faixa de Temperatura: -20~120°C (-4~248°F), 0~650°C (32~1202°F), Faixa Inteligente
• Extensão de Temperatura: Suporta extensão: Máxima até 1550°C (2822°F).
• Precisão da Medição: ± 2°C (3,6°F) ou ± 2%, o que for maior.
• Ponto de Medição: 12
• Linha de Medição: 3
• Área de Medição: 12
• Distribuição de Temperatura da Linha: Suporta a verificação da distribuição de temperatura da linha
• Parâmetros de Medição: Emissividade, Temperatura Refletida, Temperatura Ambiente, Umidade, Distância e compensação da janela de infravermelho.
• Emissividade Local: Suporta a alteração da emissividade para cada instrumento de medição.
• Alarme de Área: Alarme de área; alarme de alta temperatura e alarme de baixa temperatura.
• Delta T/Aumento de Temperatura: Suporta
• Análise no Dispositivo: Suporta a análise de imagens e vídeos radiométricos.
• Software para PC: AnalyzIR®

Exibição de Imagem Térmica

• Modo de Imagem: Térmica\ Digital\ PIP\ Mistura T-DEF®\ Alta Sensibilidade
• Alta Sensibilidade: Disponível somente quando a lente é registrada como lente de detecção de gás de alta frequência.
• Paleta: 16 paletas padrão
• Paletas Invertidas: 16
• Alarme de Cor : Temperatura alta, temperatura baixa e isotermas de intervalo.
• Sobreposição de Imagem: Exibe parâmetros globais máximos, mínimos, médios e de medição.
• Rastreamento de Temperatura Alta/Mínima: Sim, tanto para o nível global quanto regional.
• Zoom Digital: 1~8x, contínuo
• Especificação Acústica

Análise de Medição Acústica

• Faixa de Frequência: 2 a 100 kHz
• Seleção da Faixa de Frequência: Suporta faixa de frequência predefinida para diferentes cenários para seleção posterior; Suporta ajuste manual da faixa de frequência.
• Ponto de Medição: 2
• Área de Medição: 2
• Modo de Detecção: Modo LQ: Exibe o nível de vazamento;
• Modo PD: Exibe um diagrama PRPD, adaptado a diferentes frequências CA (50/60Hz).
• Foco da Imagem Acústica: Mascara a área circundante e foca apenas em uma parte selecionada da imagem acústica.
• Análise no Dispositivo: O dispositivo pode analisar diretamente imagens acústicas e vídeos acústicos holográficos.
• Software de Análise: Software profissional de análise de imagens térmicas e acústicas AnalyzIR.
• Avaliação de Vazamentos: Identificação automática de pontos de vazamento, avaliação automática de vazamentos e custos anuais de energia.
• Diagnóstico de Descarga Parcial: Diagnóstico automático de tipos de descarga, como descargas superficiais, flutuantes e de ponta (corona).
• Tela de exibição: 5″, 1280*720 pixels, tela LCD sensível ao toque com tela Gorilla Anti-Explosion.

Exibição de Imagens Acústicas

• Modo de Imagem:Único, Múltiplo, Holograma
• Paleta: Suporta 3 paletas: Vermelho-Azul, Ferro, Cinza. Suporta ajuste de transparência.
• Fundo em Escala de Cinza: Exibido como uma imagem digital em escala de cinza preto e branco
• Sobreposição de Informações: Exibe os resultados da avaliação de vazamentos; Exibe os resultados do diagnóstico para o tipo de descarga parcial.
• Rastreamento de Pressão Sonora: Marcador especial que rastreia o ponto de pressão sonora máxima.
• T-FFTD®: Captura sinais sonoros instantâneos e os mantém por mais tempo em imagens de áudio e vídeo em tempo real.
• Zoom Digital: 1 a 8x, contínuo

Especificações Gerais
Recursos de Captura

• Câmera Digital: Térmica: 13 megapixels, câmera digital de nível industrial;
• Acústica: 13 megapixels, câmera digital de nível industrial.
• Cartão de Armazenamento: Cartão SD, hotswappable, suporta até 1 TB
• Formato de Imagem: JPG (imagem térmica radiométrica), JPEG (imagem acústica holográfica), JPG (imagem de luz visível)
• Formato de Vídeo: IRS ou IRSX (vídeo radiométrico), ACS (vídeo acústico holográfico), MP4
• Congelar Imagem: Suporta captura de quadro único, vídeo radiométrico completo e gravação de vídeo com som holográfico.
• Código QR: Códigos QR e códigos de barras podem ser escaneados como anotações de tags
• Anotações: Anotação de Voz, Anotação de Texto, Tags, Favoritos
• Galeria: Suporta visualização, edição e exclusão de imagens e arquivos de vídeo já gravados.

Conexão de Dados

• WiFi: Suporta canais de 2,4 GHz e 5 GHz, Suporta 802.11a/b/g/n/ac
• Bluetooth: Suporta
• USB: USB Tipo C; Compatível com USB 3.0/2.0; Suporta USB OTG.
• HDMI: Micro HDMI, compatível com HDMI 1.4, Suporta streaming de vídeo em 1080P a 60 Hz.
• Transferência de Dados FTP: Conecte-se ao dispositivo via rede WiFi ou pelo próprio hotspot WiFi do dispositivo e, em seguida, acesse os dados no dispositivo via FTP.
• Análise Radiométrica de Vídeo no PC: Análise radiométrica de vídeo em tempo real através do AnalyzIR
• Acesso Remoto: Conecte-se ao AnalyzIR via porta USB Tipo C para visualizar fluxos completos de vídeo radiométrico e via porta HDMI HD para conectar a um monitor ou
• projetor.

Controle Remoto

• Acesso Móvel: Via IRExplorer
• Acesso à Página Web: Via IRExplorer

Recursos Auxiliares

• Atualização de Software e Firmware: Suporte para atualização OTA e atualização local via USB
• Laser: Ativação independente por tecla;
• Nível do laser: 2; Comprimento de onda: 635 nm; Potência: <1 mW; Distância do laser: 0,1 a 50 m, Precisão: d*0,01% ± 2 mm.
• Medição de Área Assistida por Laser: Suporte
• Medição de Distância em Tempo Real: Cálculo em tempo real da distância até a fonte sonora a partir do sinal sonoro de entrada do sensor acústico.
• Fones de Ouvido: Monitoramento em tempo real dos sinais sonoros de entrada dos sensores acústicos via fone de ouvido Bluetooth.
• GPS: Suporte para posicionamento por satélite BeiDou/ GPS/ GLONASS, as informações de localização podem ser salvas em imagens térmicas, imagens acústicas, vídeo de radiação
• total e vídeo acústico holográfico.
• Bússola: Suporta orientação de 360° e as informações de orientação podem ser salvas em imagens térmicas e acústicas, vídeos radiométricos e holográficos.
• Lâmpada de Flash LED: Suporta iluminação por lanterna e modo de luz de flash

Sistema de Energia

• Bateria: Bateria de lítio recarregável de 7,4 V, 3500 mAh, substituível em campo.
• Tempo de Operação da Bateria: Trabalho contínuo ≥ 2,5 h (dependendo do ambiente e da carga de trabalho)
• Método de Carregamento: Suporta dock de carregamento e carregamento direto via USB.
• Tempo de Carregamento da Bateria: Carrega até 90% em 2,5 horas.
• Gerenciamento de Energia: Tempo de repouso da tela e desligamento automáticos.
• Fonte de Alimentação Externa: Suporta o uso de 12 V CC para alimentar o dispositivo.

Confiabilidade e Certificados

• Segurança: EN 61010-1
• Compatibilidade EMC: EN IEC 61326-1
• Classificação do Invólucro: Ip54
• Impacto: 25g (IEC 60068-2-27:2008)
• Vibração: 2g (IEC 60068-2-6:1995)
• Conformidade com RoHS: Em conformidade

Parâmetros Físicos

• Temperatura de Operação: -20~50°C (-4~122°F)
• Temperatura de Armazenamento: -40~70°C (-40~158°F) sem bateria
• Umidade Relativa: <95% UR
• Dimensões (mm): 354mm*141mm*123mm
• Peso (incluindo bateria): 1,3kg (sem lente)
• Peso da Bateria: 150g
• Material da Caixa: Plástico Rígido: PC+ABS, Plástico Macio: TPE, Liga de Magnésio, Liga de Alumínio
• Método de Montagem: Suporta interface UNC 1/4-20 para conexão de tripé

Garantia

• Garantia: 2 anos.
• Intervalo de calibração recomendado: 2 anos para câmera térmica; 1 ano para câmera acústica.

Idioma

• Idiomas: Inglês, Espanhol, Alemão, Chinês Tradicional, Coreano, Italiano, Português

Itens Inclusos

• Câmera térmica FOTRIC, lente, tampa da lente, base de carregamento, cabo USB para USB-C, cabo Micro HDMI para HDMI, documentos (certificado de qualidade, certificado de calibração, cartão de garantia, lista de embalagem), manual de início rápido, cartão SD, leitor de cartão SD, adaptador de energia, 3 baterias de lítio recarregáveis, bolsa macia, estojo rígido para transporte.
